GeoTech Pro LSP 13-100 VT - Holzspalter für Traktor - Vertikal

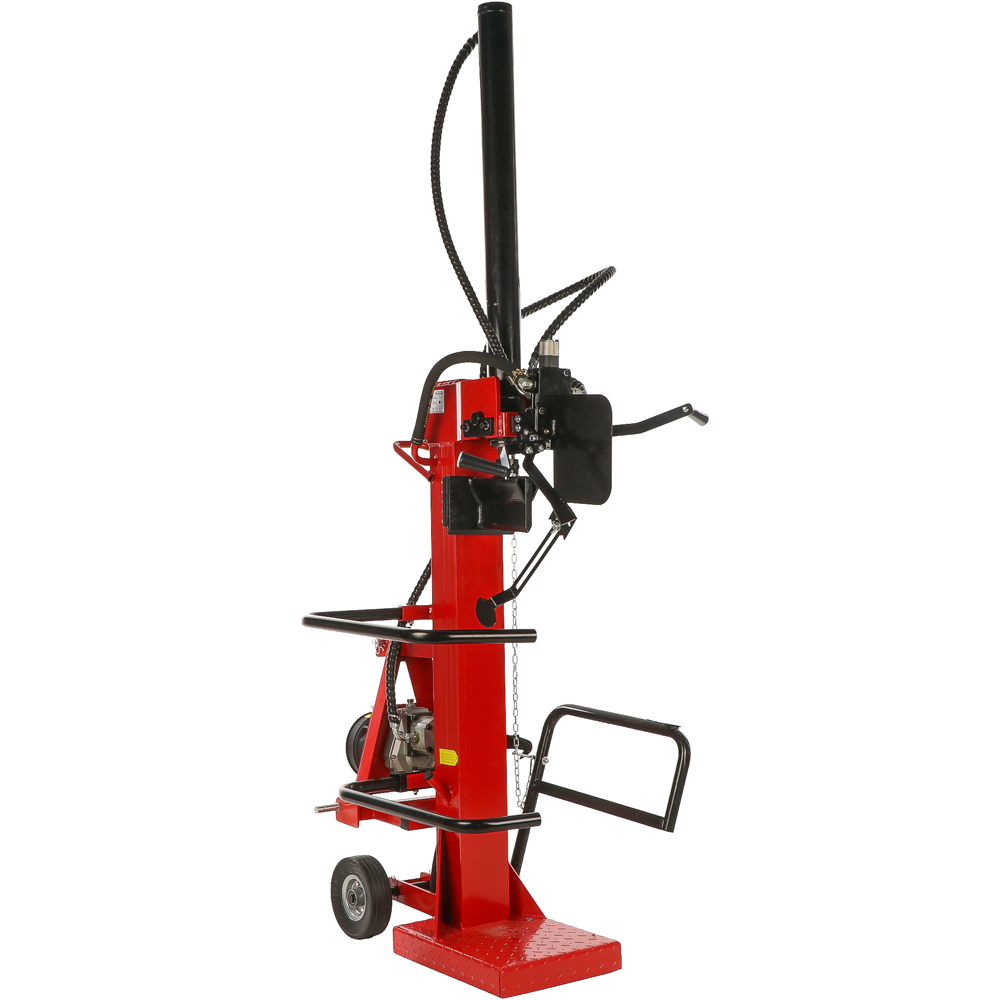

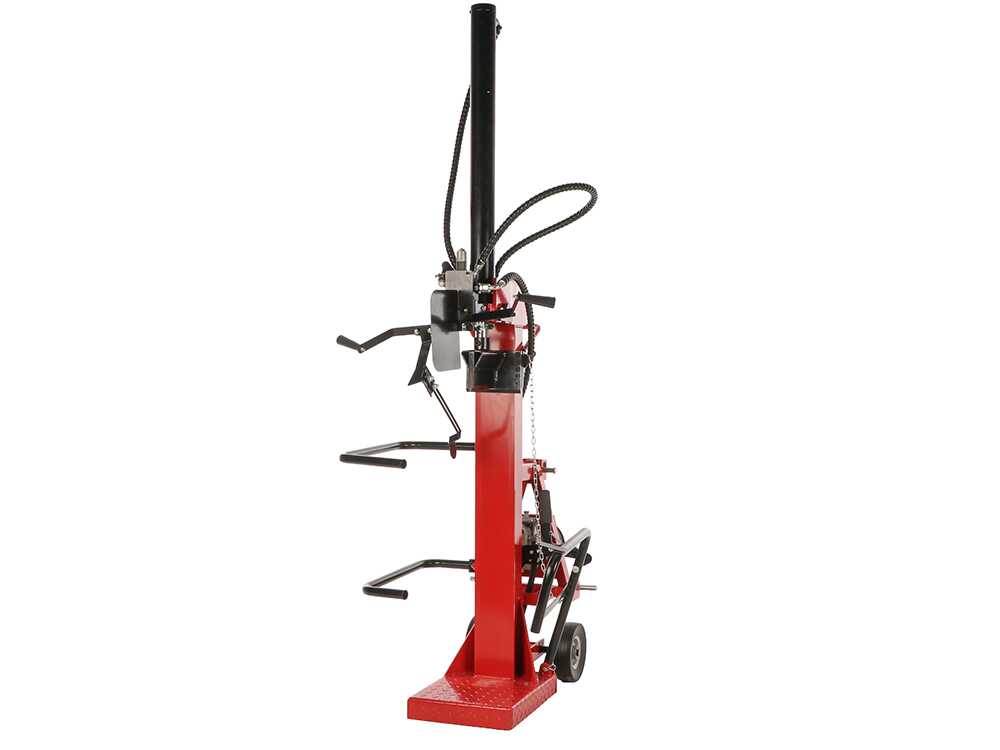

Vertikaler Traktor-Holzspalter GeoTech-Pro LSP 13-100 VT

Der vertikale Traktor-Holzspalter GeoTech-Pro LSP 13-100 VT wurde zum Holzspalten im privaten Einsatz entwickelt. Er wird über eine Dreipunktaufnahme am Traktor befestigt und über dessen Zapfwelle mittels Gelenkwelle angetrieben.

Das Hydrauliksystem nutzt einen Kolben mit 4,5 cm Durchmesser und etwa 100 cm Hub und entwickelt eine Druckkraft von 13 Tonnen.

Damit lassen sich Scheite mit maximal 100 cm Länge und 8 bis 40 cm Durchmesser bearbeiten.

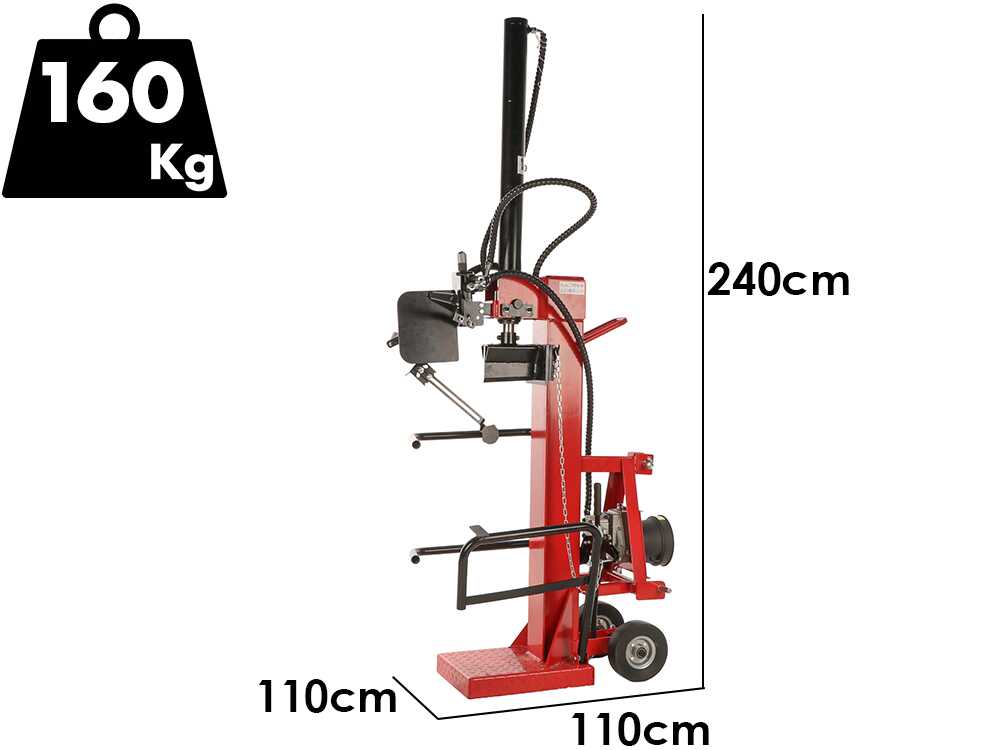

Der Spaltkeil überträgt den vom Kolben erzeugten Druck auf das Holz und trennt die Fasern auch bei großen Holzstücken. Die integrierten 20-cm-Räder erleichtern den Transport trotz des Gewichts von 160 kg.

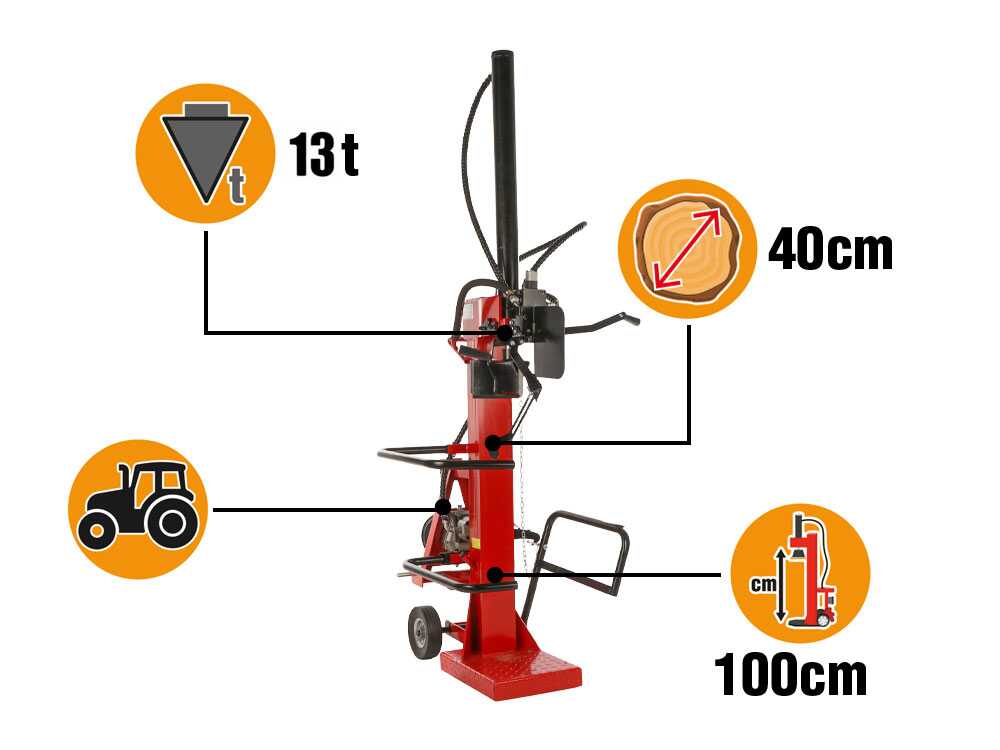

• Spaltkraft: 13 Tonnen;
• Maximale Scheitlänge: 100 cm;
• Verarbeitbarer Scheitdurchmesser: 8 bis 40 cm;
• Minimale Zapfwellendrehzahl: 540 U/min;
• Erforderliche Mindestleistung des Traktors: 15 PS.

Gelenkwellenantrieb am Traktor

Dieser Holzspalter kann über eine Gelenkwelle am Traktor betrieben werden. Maximale Drehzahl < 560 U/min.

Die robuste Dreipunktaufnahme am Rahmen gewährleistet die Befestigung am Traktor.

Eine Hydraulikpumpe saugt Öl aus dem 5,5-L-Tank im unteren Maschinenkörper an und betätigt den als Druckelement dienenden Hydraulikzylinder mit 4,5 cm Durchmesser.

Der Maschinenkörper selbst dient als Hydrauliköltank.

Detail des Übersetzungsgetriebes.

Dieses Getriebe überträgt das Motordrehmoment des Traktors über die Gelenkwelle an die Hydraulikpumpe.

Spaltkeil und Zylinder

Mit 13 Tonnen Druckkraft gehört diese Maschine zu den leistungsstärksten Holzspaltern für den privaten Einsatz. Sie kann Scheite mit 8 bis 40 cm Durchmesser und bis zu 100 cm Höhe spalten.

Detail des Spaltkeils.

Der Kolben ist besonders stark und hält der von der Maschine erzeugten Druckkraft von 13 Tonnen stand.

Detail der Führung für die Abwärtsbewegung des Spaltkeils.

Hauptmerkmale

Der GeoTech LSP 13-100 VT kann Scheite mit maximal 100 cm Höhe spalten.

Zwei seitliche Stangen verhindern das Herunterfallen des zu spaltenden Scheits. Auf der anderen Seite hilft ein praktischer Scheitheber beim Aufrichten schwerer Scheite.

20-cm-Räder erleichtern den Transport.

Detail der unteren Spaltauflage.

Der Öltank befindet sich im Maschinenfuß. Der Verschluss ist während des Betriebs zu lösen, damit Luft aus dem arbeitenden System entweichen kann.

Detail der beiden Hebel zur Kolbenbetätigung. Die Zweihandbedienhebel müssen zwingend vom Bediener mit beiden Händen betätigt werden, um Unfälle zu vermeiden.

Öltankkapazität: 5,3 Liter.

Technische Daten
