Ceccato BULL SPLT20 - Traktor-Holzspalter - Vertikal

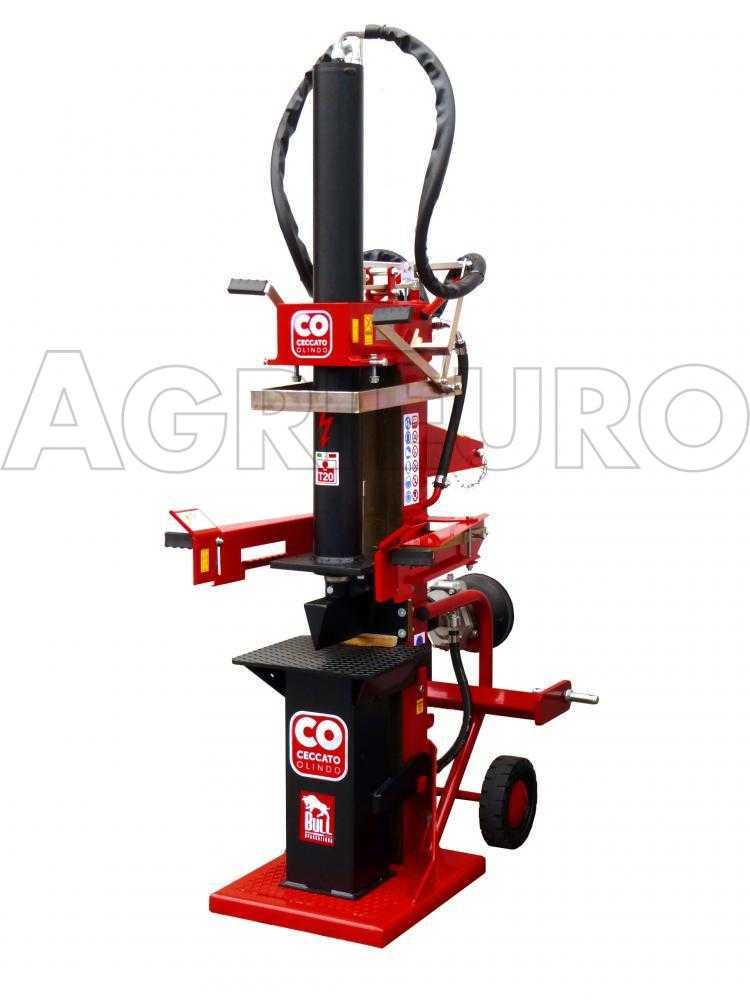

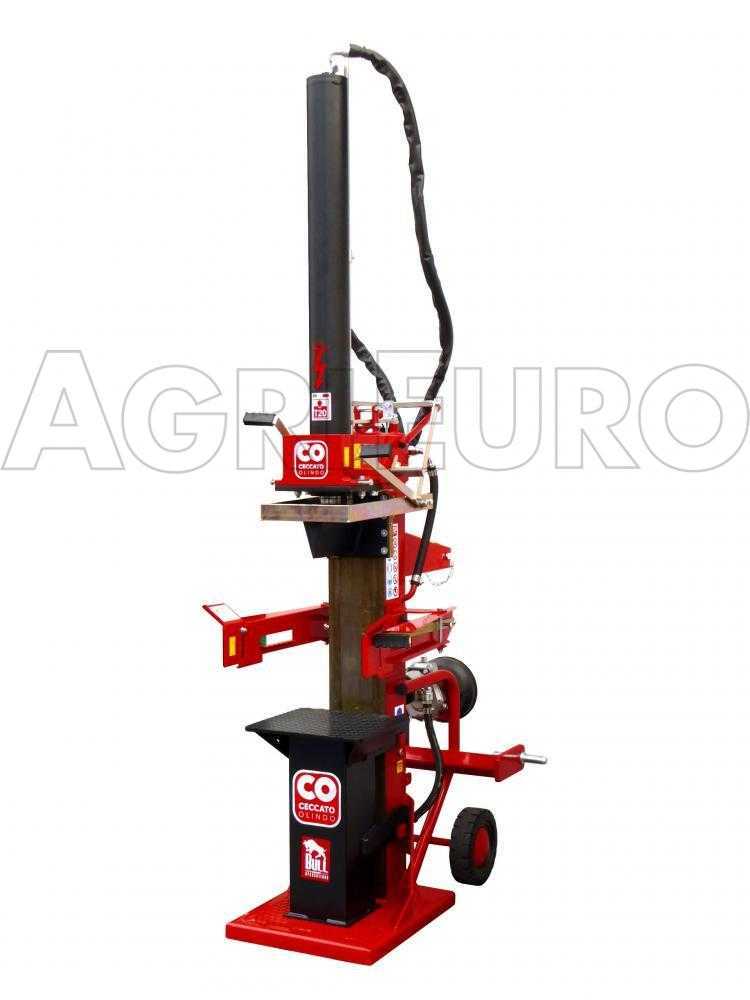

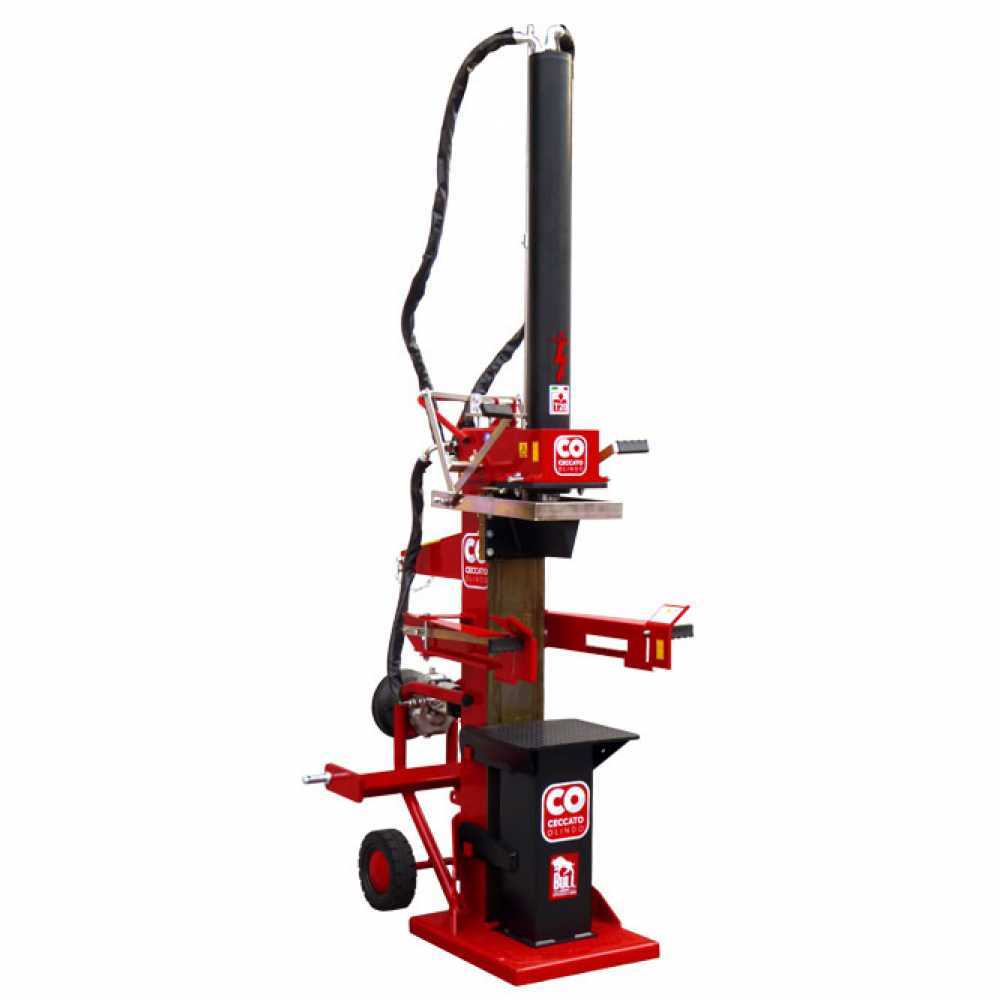

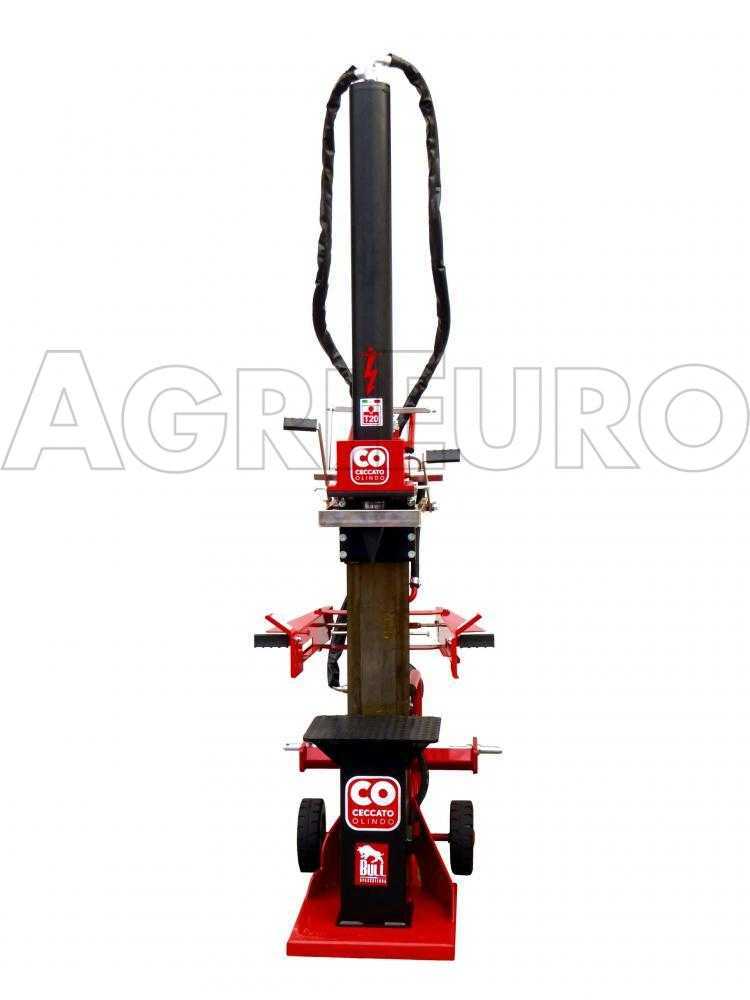

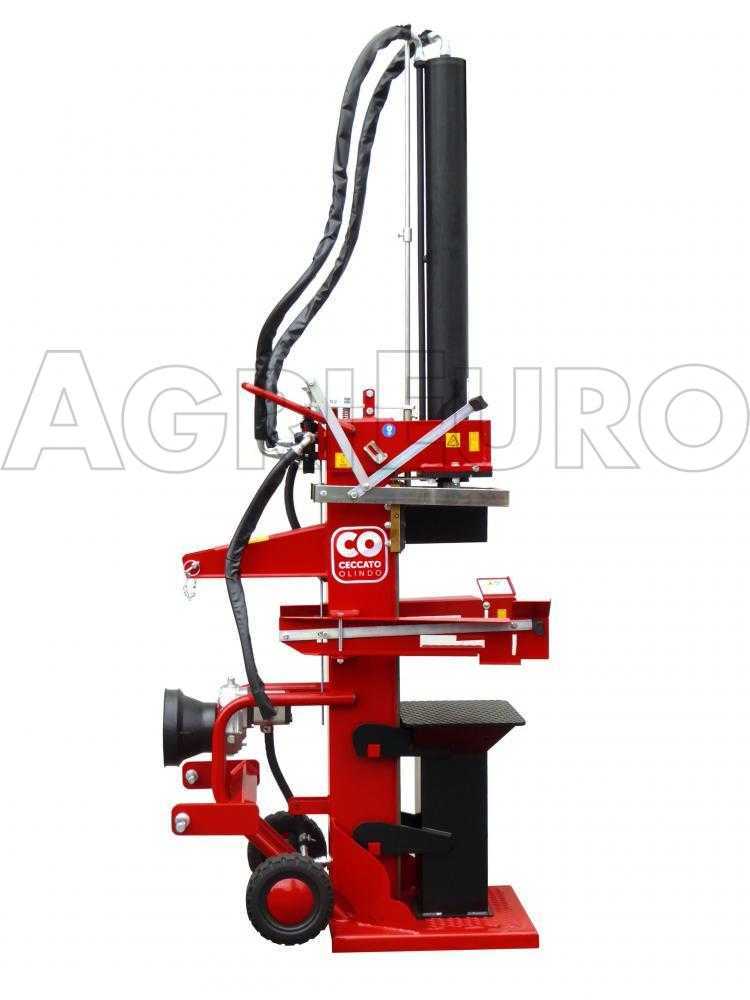

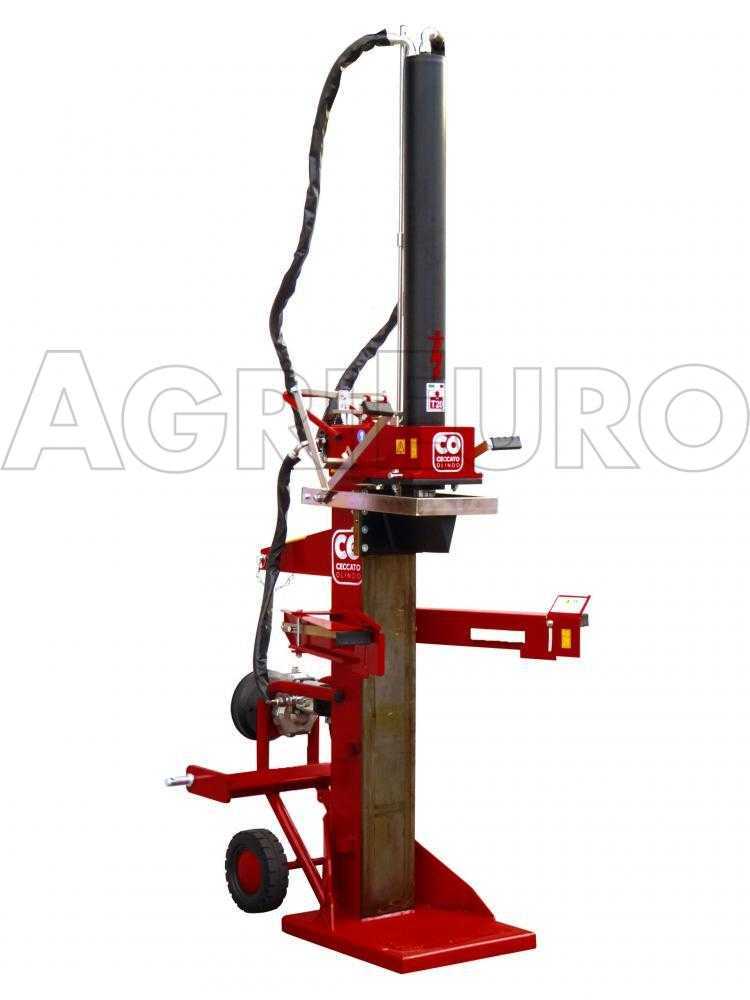

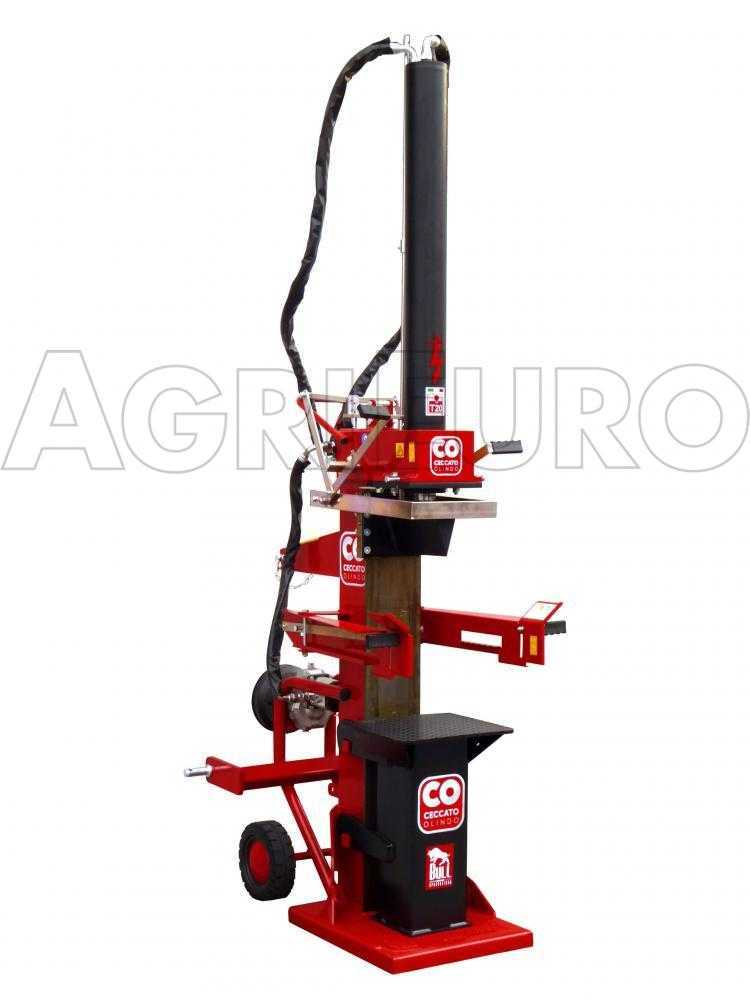

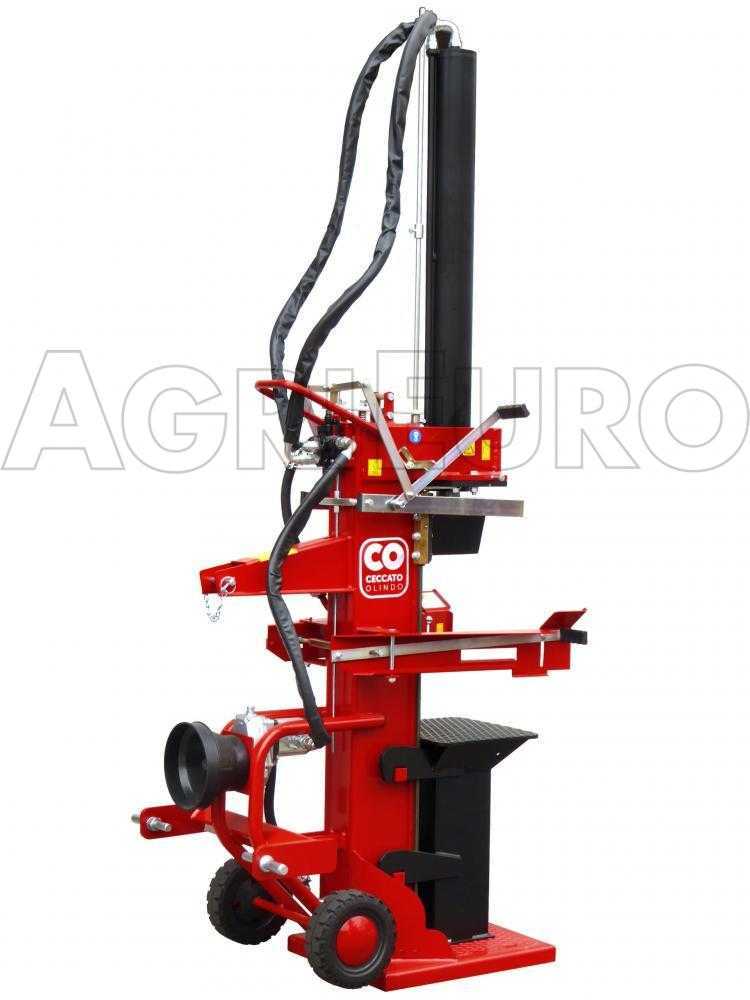

Ceccato Olindo SPLT20 Traktor-Holzspalter

Der Bull SPLT20 von Ceccato Olindo ist ein vertikaler, traktorbetriebener Holzspalter für Profis. Sein großes Messer wird über Bronze-Gleitstücke entlang einer besonders starken Stahlführung geführt, die selbst unter höchster Belastung den Zylinder schützt.

Der Bull SPLT20 wird mittels Gelenkwelle an der Traktorzapfwelle betrieben.

Mit 20 Tonnen Spaltkraft verarbeitet er verholzte Scheite unterschiedlicher Größe bis maximal 114 cm Höhe. Zusätzliche Bedienelemente im oberen Maschinenbereich ermöglichen das Spalten sehr großer Scheite.

Eine Pumpe mit hohem Durchsatz am Übersetzungsgetriebe für den Gelenkwellenbetrieb gewährleistet hohe Spaltkraft und Arbeitsgeschwindigkeit.

Er besitzt einen Sicherheitsbügel und ein automatisches, einstellbares Endlagenkontrollsystem. Der Zylinder lässt sich zur Lagerung einklappen.

Dieser professionelle Holzspalter ermöglicht einfaches und sicheres Spalten. Der SPLT20 besitzt besondere Sicherheitseinrichtungen zum Schutz des Benutzers.

Der Ceccato Bull Holzspalter wird vollständig in Italien hergestellt.

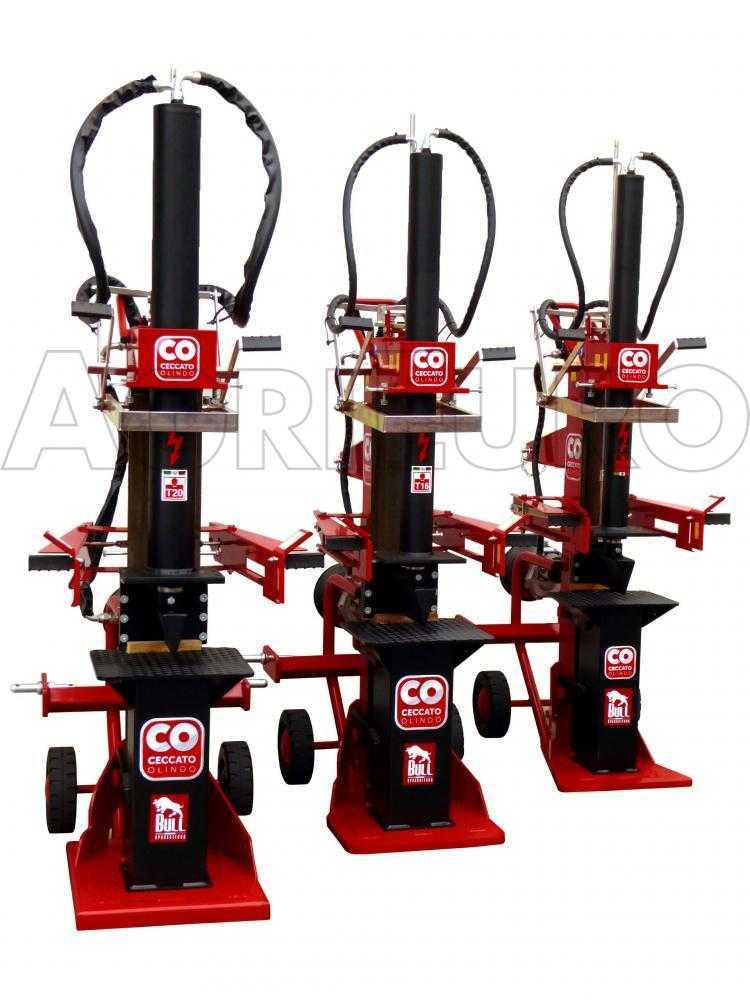

Dieses Gerät gehört zur Bull-Holzspalterreihe von Ceccato Olindo mit 1100-mm-Zylinder: SPLT20 SPLT16 SPLT13.11.

Die außergewöhnliche Sicherheit der Ceccato Olindo Holzspalter

SPALTKEIL: Um 3° zur Säule geneigter Keil.

GRUNDPLATTE: Die 50 mm starke Auflage erhöht die Stabilität. Die Grundplatte lässt sich bis 100 mm über die Kante des Spaltkeils hinaus erweitern.

HUB: Am Hubende verbleiben 100 mm Abstand zwischen Spaltkeil und Auflageplatte.

OBERE BEDIENHEBEL: Verkürzte Hebel zur Einhaltung der Norm.

BEDIENHEBEL DER UNTEREN ARME: Verkürzte Hebel in den Scheithaltearmen, deren Anordnung den vorgeschriebenen Höhenmaßen entspricht. Ihre Form verhindert außerdem, dass das Scheit zum Bediener fällt.

HYDRAULIKSCHLÄUCHE: Der vergrößerte Schlauchdurchmesser ermöglicht eine niedrigere Öltemperatur. Eine mit Ceccato Olindo bedruckte Gewebehülle mit Stahlverschlüssen schützt die Schläuche. Bei Schlauchbruch oder Platzen wird das Öl darin ohne Unfallrisiko zerstäubt.

SCHEITHEBER: Vorbereitete Installation einer Hebevorrichtung, die mit der Bewegung des Spaltkeils synchronisiert ist.

Zusätzlich zu den oben genannten Normen wurde der serienmäßige Steuerblock durch einen hochwertigen Hochdruck-Steuerblock ersetzt. Der Holzspalter besitzt Hydraulikschläuche mit hohem Durchsatz und ist für eine optionale Seilwinde vorbereitet, die nicht serienmäßig mitgeliefert wird.

Jedes Holzspaltermodell trägt die vorgeschriebenen Piktogramme. Sämtliche Betriebs- und Wartungsanleitungen sind aktualisiert.

Die Ceccato Holzspalter entsprechen DIN EN 609-1:2017.

Gelenkwellenantrieb über die Traktorzapfwelle

Dieser Holzspalter wird mit der Gelenkwelle des Traktors verbunden.

Eine leistungsfähige Hydraulikpumpe arbeitet mit maximal 230 bar und fördert 49 l/min Öl aus dem Tank zum hydraulischen Druckzylinder.

Der Maschinenkörper dient als Hydrauliköltank.

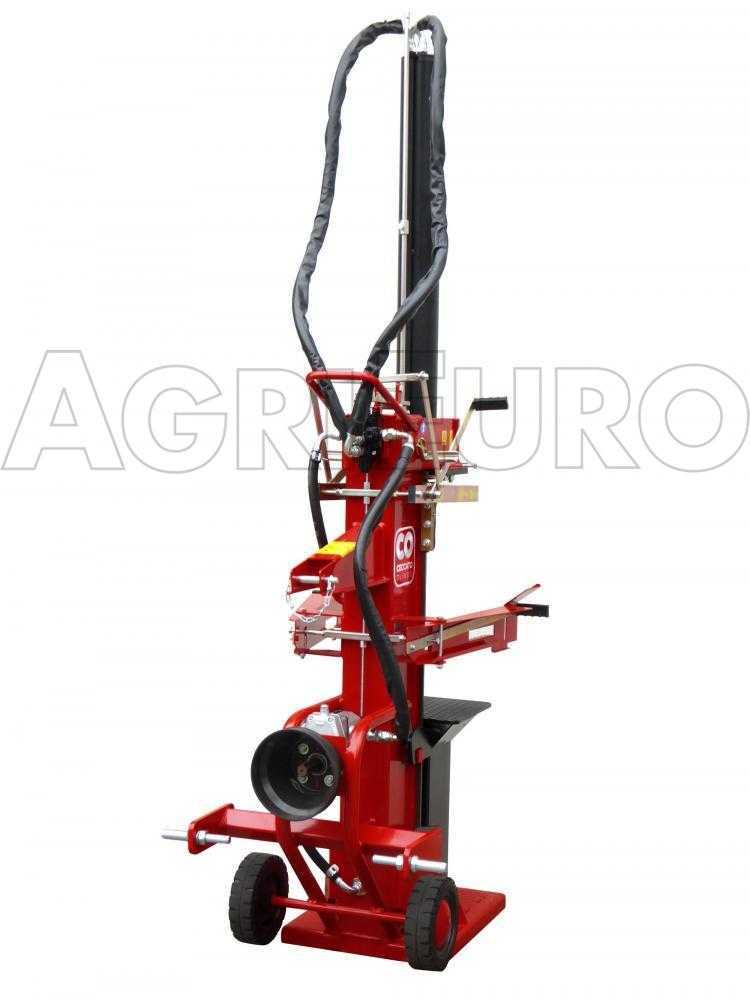

Die Dreipunktaufnahme am robusten Rahmen gewährleistet den Anschluss am Traktor.

Detail des Übersetzungsgetriebes mit gehärteten Stahlzahnrädern im Ölbad und Innenverkleidung aus Aluminiumguss.

Dieses Getriebe überträgt das Motordrehmoment des Traktors mittels Gelenkwelle an die Hydraulikpumpe.

Der Hydraulikkreislauf besitzt einen metallischen Patronenfilter.

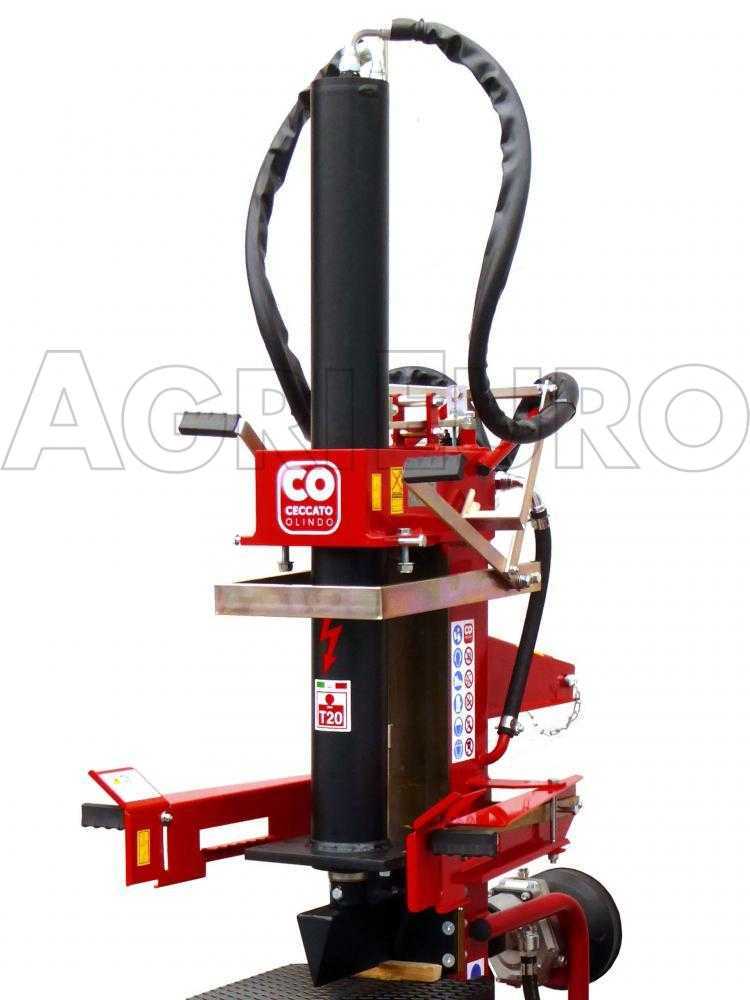

Spaltkeil und Kolben mit 1100 mm Hub

Mit 20 Tonnen Druckkraft spaltet dieser Holzspalter astige Scheite unterschiedlicher Größe bis maximal 114 cm Höhe. Zusätzliche Bedienelemente im oberen Maschinenbereich ermöglichen die Verarbeitung sehr großer Scheite.

Dies ermöglicht der außergewöhnlich robuste, große Kolbenzylinder mit 125 mm Außen- und 70 mm Innendurchmesser.

Der 1100-mm-Kolben wird über Gleitstücke entlang einer Stahlführung geführt, die selbst unter höchster Belastung den Zylinder schützt. Seitliche Führungen aus hochdichter Bronze mit austauschbarer Kontaktauflage stützen ihn. Die Gleitauflage aus Bronze schützt die tragende Stahlplatte am Hauptkörper des Holzspalters.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Hub am Einstellzylinder mithilfe des Spannschlüssels angepasst werden.

Demontierbarer, einklappbarer Kolben zur Verringerung der Maschinenhöhe.

Bedienelemente und Einstellung der Arbeitsgeschwindigkeit

Der Holzspalter besitzt eine Zylinderbetätigung mit variabler Geschwindigkeit und doppelte Bedienelemente.

Detail der oberen und unteren Bedienelemente.

Die beiden Bedienhebel müssen zwingend vom Bediener mit beiden Händen betätigt werden, um Unfälle zu vermeiden.

Bei leichtem Druck bewegt sich der Druckzylinder mit hoher Geschwindigkeit und geringer Druckkraft, bis er das Holz berührt.

Bei stärkerem Druck wird der Kolben deutlich langsamer, während die Druckkraft am Spaltkeil auf bis zu 20 Tonnen steigt.

Die einfache oder doppelte Geschwindigkeit wird durch stärkeren oder schwächeren Druck auf die Bediengriffe gewählt. Sobald der Keil das Scheit berührt, drückt der Bediener stärker auf die Griffe, damit die gesamte Maschinenkraft auf das Spalten konzentriert wird.

Hauptmerkmale

Der Holzspalter besteht aus besonders starken, emaillierten Stahlplatten, die einen äußerst widerstandsfähigen Rahmen bilden. Anders als die meisten Holzspalter mit H-Profil-Rahmen besitzt der Ceccato Holzspalter eine verstärkte Kastenstruktur mit einer flachen vorderen Platte, auf der der Spaltkeil gleitet. Diese Gleitplatte besteht aus hochfestem gehärtetem Stahl, der noch härter ist als der Stahl der Rahmenkonstruktion. Das Ergebnis sind ein besonders stabiler Rahmen und eine praktisch unverwüstliche Tragstruktur.

Räder erleichtern den Transport. Die Maschine ist perfekt ausbalanciert und kann trotz etwa 385 kg Gewicht auch von einer Person bewegt werden.

Detail der Transporträder mit 27 cm Durchmesser.

Detail der Hebeaufnahme.

Detail der oberen Dreipunktaufnahme.

Detail der unteren Dreipunktaufnahme.

Die Maschine wurde unter Berücksichtigung sämtlicher geltender Normen für sichere Bedienung gebaut.

Weitere Merkmale

Vorrichtung zum Blockieren des Keilrücklaufs bei eingeklemmten Scheiten. Beim Drücken der oberen Halterung erfolgt der Kolbenrücklauf korrekt. Dies ermöglicht sicheres Arbeiten und beseitigt die Gefahr von Hand- und Handgelenkverletzungen.

Detail des Spaltkeils.

Detail des großen, professionellen Hydraulik-Steuerblocks.

Detail der herausnehmbaren Auflage zum Spalten am Boden.

Detail des Hydrauliköltankverschlusses.

Detail der Hydraulikölstandsanzeige.

Detail des Ceccato Olindo Ölfilters: großer, professioneller, austauschbarer Patronenölfilter.

Detail der außergewöhnlich starken Grundplatte.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Hub am Einstellzylinder mithilfe des Spannschlüssels angepasst werden.

Detail der Hubeinstellung für den Keilrücklaufs.

Detail der seitlichen Zylinderführungen aus Bronze.

Technische Daten
