Ceccato BULL SPLE10-POLGP - Benzin-Holzspalter - Mehrere Positionen

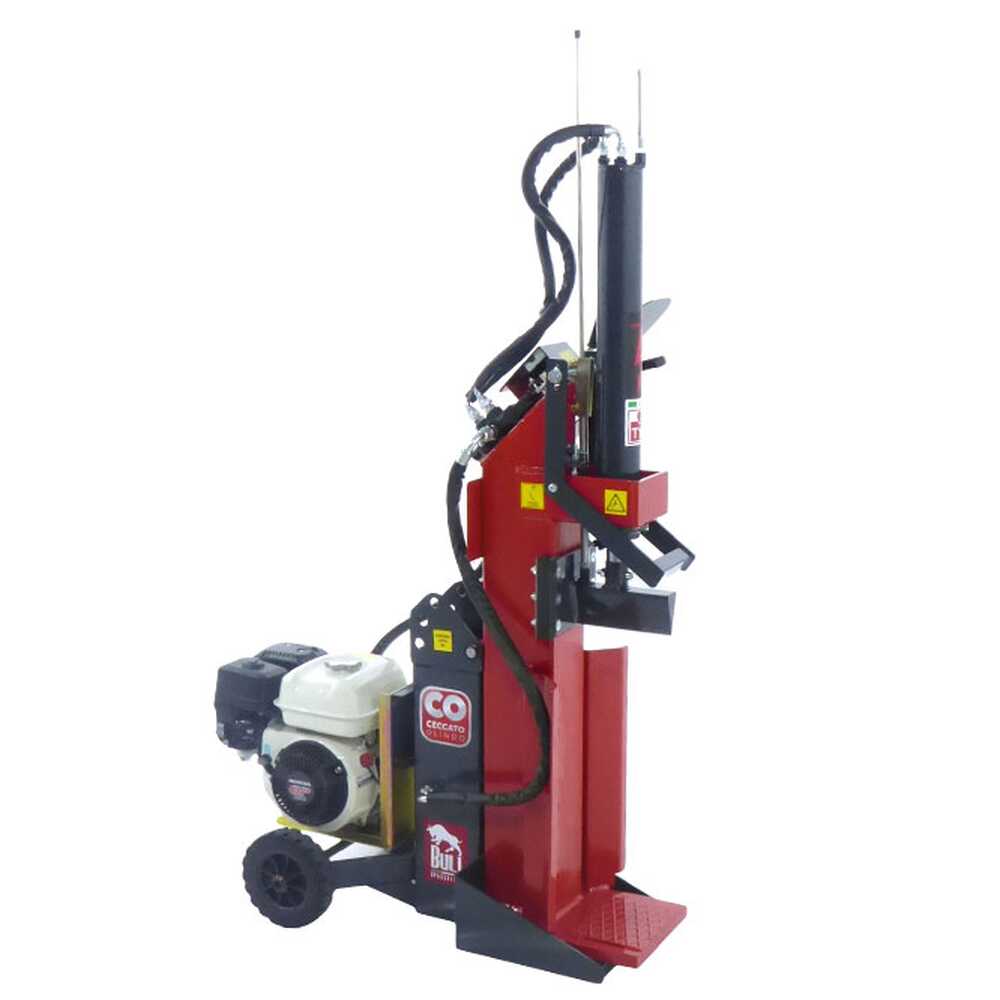

Ceccato Bull 10-Tonnen-Benzinholzspalter mit mehreren Arbeitspositionen

Der Bull SPLE10-POLGP von Ceccato Olindo ist ein benzinbetriebener Holzspalter mit mehreren Arbeitspositionen. Er lässt sich in vier Positionen drehen: vertikal, horizontal, mit 30° oder mit 60° Neigung.

Mit 10 Tonnen Spaltkraft, erzeugt vom Honda GP160 Viertakt-Benzinmotor, spaltet er auch astige Stämme unterschiedlicher Größe bis maximal 54 cm Höhe und 30 cm Durchmesser.

Eine Pumpe mit hohem Durchsatz sorgt für hohe Spaltkraft und Arbeitsgeschwindigkeit. Zwei Räder erleichtern den schnellen Transport. Außerdem ist ein automatisches, einstellbares Endlagenkontrollsystem vorhanden.

Mit diesem professionellen Holzspalter ist die Arbeit einfach und sicher: Das Modell SPLE11-POLH besitzt geeignete Sicherheitseinrichtungen zum Schutz des Benutzers.

Die Mehrpositionskonfiguration erleichtert außerdem den Transport. In horizontaler oder schräger Position ist dafür nur geringer Kraftaufwand erforderlich.

Der Ceccato Bull Holzspalter wird vollständig in Italien hergestellt.

Dieses Gerät gehört zur Bull-Holzspalterreihe von Ceccato Olindo.

Holzspalter dieser Klasse eignen sich nicht für besonders astiges, faseriges Holz wie Pappel oder Kiefer mit großen Durchmessern oder generell für stark astiges Holz. Wählen Sie dafür professionelle Modelle. Die Scheite sollten erst nach ausreichender Trocknung und nicht im frischen Zustand gespalten werden. Frisches Holz lässt sich schwerer öffnen und ist daher weniger für die Verarbeitung mit dem Holzspalter geeignet. Getrocknetes Holz kann gespalten und als Brenn- oder Kochholz usw. verwendet werden.

Die außergewöhnliche Sicherheit der Ceccato Olindo Holzspalter

SPALTKEIL: Um 3° zur Säule geneigter Keil.

BEDIENHEBEL DER ARME: Verkürzte Hebel in den Scheithaltearmen, deren Anordnung den vorgeschriebenen Höhenmaßen entspricht. Ihre Form verhindert außerdem, dass das Scheit zum Bediener fällt.

HYDRAULIKSCHLÄUCHE: Der vergrößerte Schlauchdurchmesser ermöglicht eine niedrigere Öltemperatur. Eine mit Ceccato Olindo bedruckte Gewebehülle mit Stahlverschlüssen schützt die Schläuche. Bei Schlauchbruch oder Platzen wird das Öl darin ohne Unfallrisiko zerstäubt.

SCHEITHEBER: Vorbereitete Installation einer Hebevorrichtung, die mit der Bewegung des Spaltkeils synchronisiert ist.

SPLITTERSCHUTZ: Schutzvorrichtungen verhindern, dass bei horizontalem Betrieb Splitter zum Bediener geschleudert werden.

ÖLFILTER: Für einfachere Reinigung und höhere dauerhafte Sicherheit der Hydraulikanlage wurde der alte Metallgewebefilter im Tank durch einen hochwertigen externen Hydraulikfilter mit einem Filtergrad von 25 NM-B>2 ersetzt.

Jedes Holzspaltermodell trägt die vorgeschriebenen Piktogramme. Sämtliche Betriebs- und Wartungsanleitungen sind aktualisiert.

Die Ceccato Holzspalter entsprechen DIN EN 609-1:2017.

Multifunktion: vier Arbeitspositionen

Dieser Holzspalter kann in vier verschiedenen Positionen arbeiten.

Ein verstellbares Neigungssystem ermöglicht die Drehung in vier Positionen: vertikal, horizontal sowie mit 30° oder 60° Neigung.

So lässt sich die Maschine entsprechend den Anforderungen sowie Größe und Gewicht der Scheite einstellen.

Horizontale Position.

Schrägposition mit 60°.

Schrägposition mit 30°.

Vertikale Position.

Honda GP 160 Motor

Der Honda GP 160 ist leicht und leistungsfähig. Mit 163 cm³ Hubraum eignet er sich für Arbeiten mit hohem Leistungsbedarf.

Merkmale:

Technische Daten

Viertakt-Benzinmotor neuester Generation mit obenliegenden OHV-Ventilen, horizontaler Welle, Zyklus 8, vier Takten, um 25° geneigtem Zylinder, Gebläsekühlung und Gusseisenzylinder.

Der Motor besitzt besonders widerstandsfähige Gummipuffer.

Der Motor wird OHNE ÖL GELIEFERT. Vor der Verwendung die Betriebsanleitung sorgfältig lesen.

Hauptmerkmale

Das Hydrauliksystem besitzt eine direkt am Verbrennungsmotor angebrachte Hydraulikpumpe. Sie fördert Öl aus dem Tank zum Hydraulikzylinder, der als Druckelement arbeitet.

Der Maschinenkörper dient als Hydrauliköltank.

Der Holzspalter besteht aus besonders starkem emailliertem Stahlprofil. Räder erleichtern den Transport; vordere Standfüße gewährleisten sicheren Stand.

Die Scheitauflage sitzt auf der Tragstruktur und ist mit einem Drehzapfen verbunden, der die unterschiedlichen Arbeitspositionen ermöglicht.

Die Maschine wurde unter Berücksichtigung sämtlicher Branchennormen für sichere Bedienung gebaut.

Einstellung der Arbeitsgeschwindigkeit

Der Holzspalter besitzt einen Betätigungskreislauf für den Zylinder mit variabler Geschwindigkeit.

Zur Unfallvermeidung müssen die Bedienhebel mit beiden Händen betätigt werden.

Die Hebel werden zum Bediener gezogen. Bei leichtem Druck fährt der Druckzylinder schnell mit geringer Druckkraft bis zum Kontakt mit dem Holz.

Bei stärkerem Druck auf die Bediengriffe wird der Zylinder deutlich langsamer und die Druckkraft am Spaltkeil steigt bis auf 10 Tonnen.

Die einfache und doppelte Geschwindigkeit werden durch mehr oder weniger Druck auf die Griffe gewählt. Sobald der Keil das Scheit berührt, erhöht der Bediener den Druck, damit die gesamte Maschinenkraft auf das Spalten wirkt.

Weitere Details

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Hub am Einstellzylinder mithilfe des Spannschlüssels eingestellt werden.

Seitliche Kolbenführungen aus hochdichtem ABS. Dieses selbstschmierende Material ist dauerhaft und muss niemals ausgetauscht werden. Anders als herkömmliche Bronzeführungen verschleißt es die Stahlplatte, auf der es gleitet, nicht mit der Zeit.

Vorrichtung zum Blockieren des Keilrücklaufs bei eingeklemmten Stämmen. Beim Drücken der oberen Halterung stoppt der Zylinderrücklauf automatisch. Dies ermöglicht sicheres Arbeiten und beseitigt die Gefahr von Hand- und Handgelenkverletzungen.

Hydraulischer Druckzylinder.

Detail des mit dem Bedienhebel verbundenen Hydraulik-Steuerblocks.

Detail der seitlichen Scheithalterungen.

Detail des Hydrauliköltankverschlusses.

Ölablass des Hydraulikkreislaufs.

Detail der Grundplatte.

Detail des Spaltkeils.

Technische Daten
