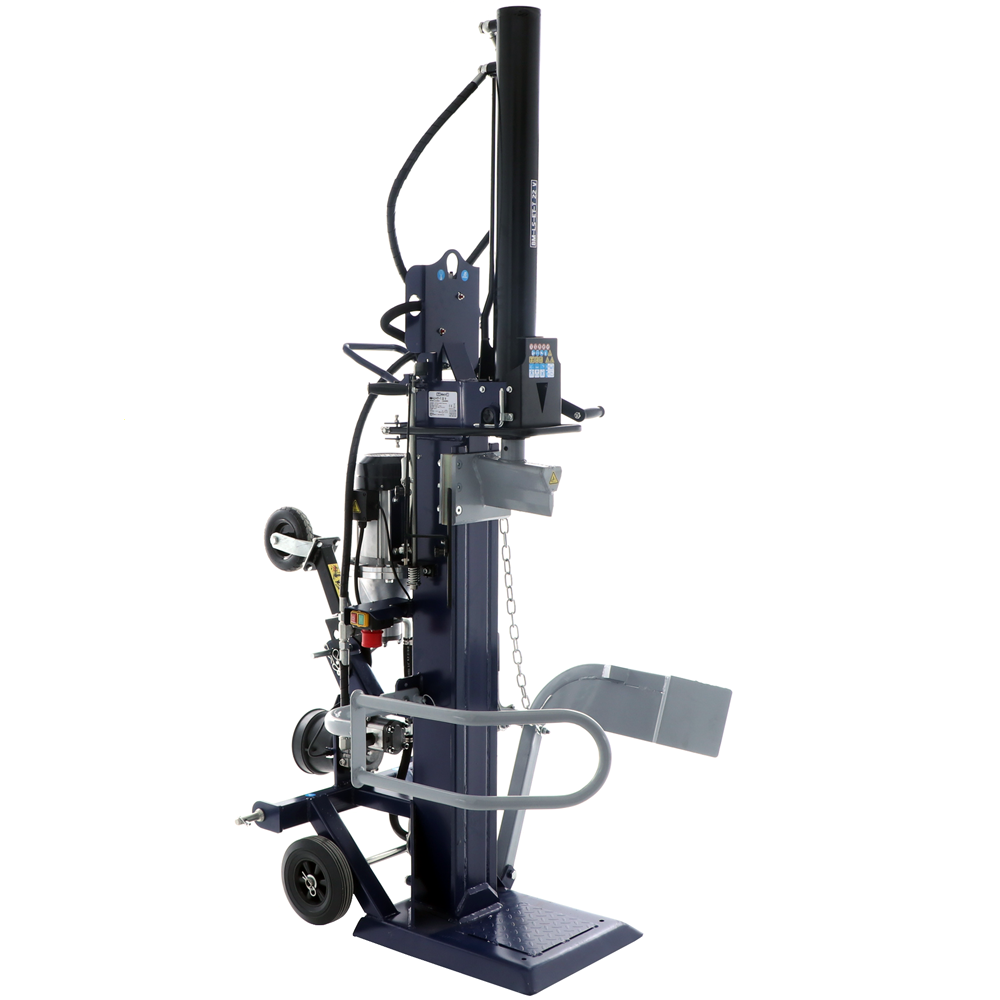

BullMach BM-LS-ET-T 22 V - Hybrid-Holzspalter - Vertikal - Elektro- und Traktorantrieb

BullMach BM-LS-ET-T 22 V Drehstrom- und Traktor-Holzspalter

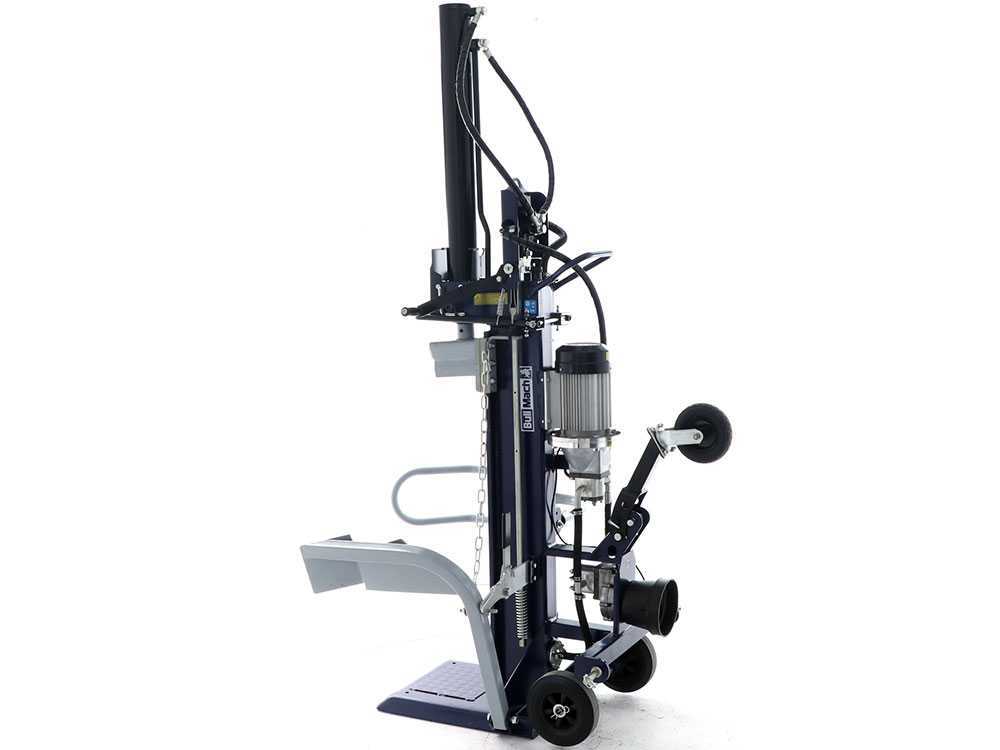

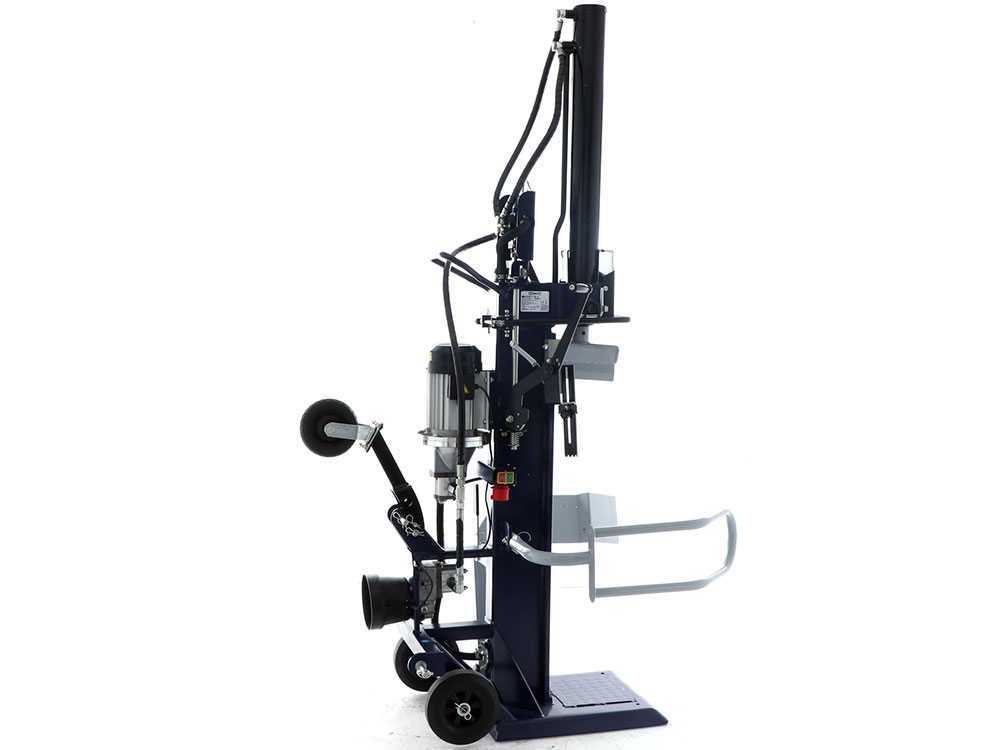

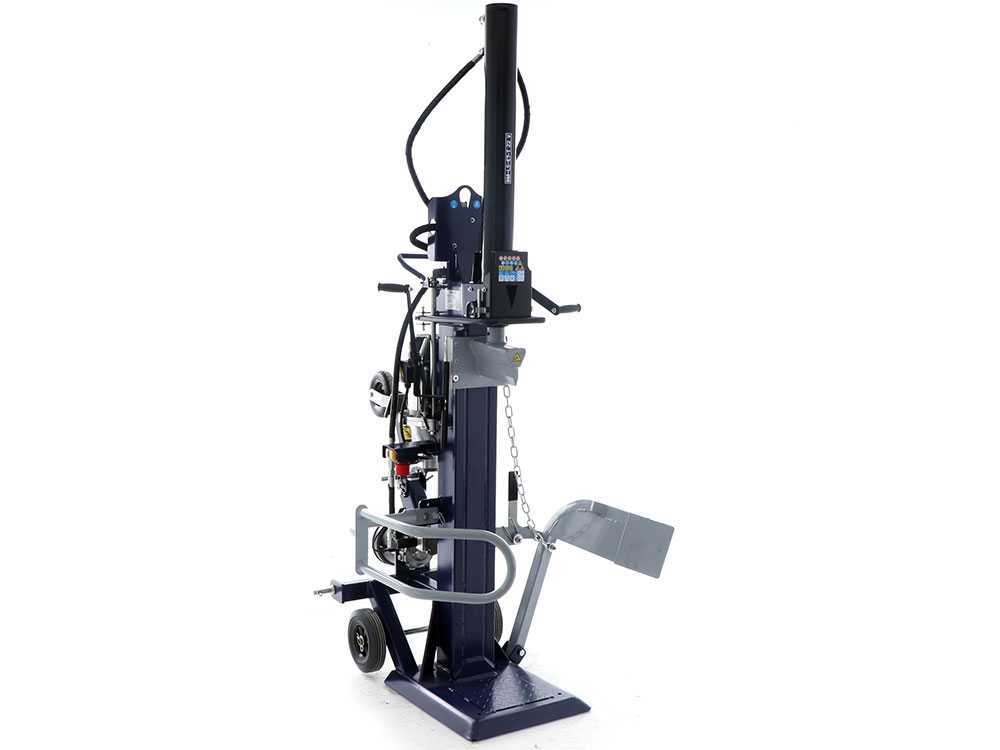

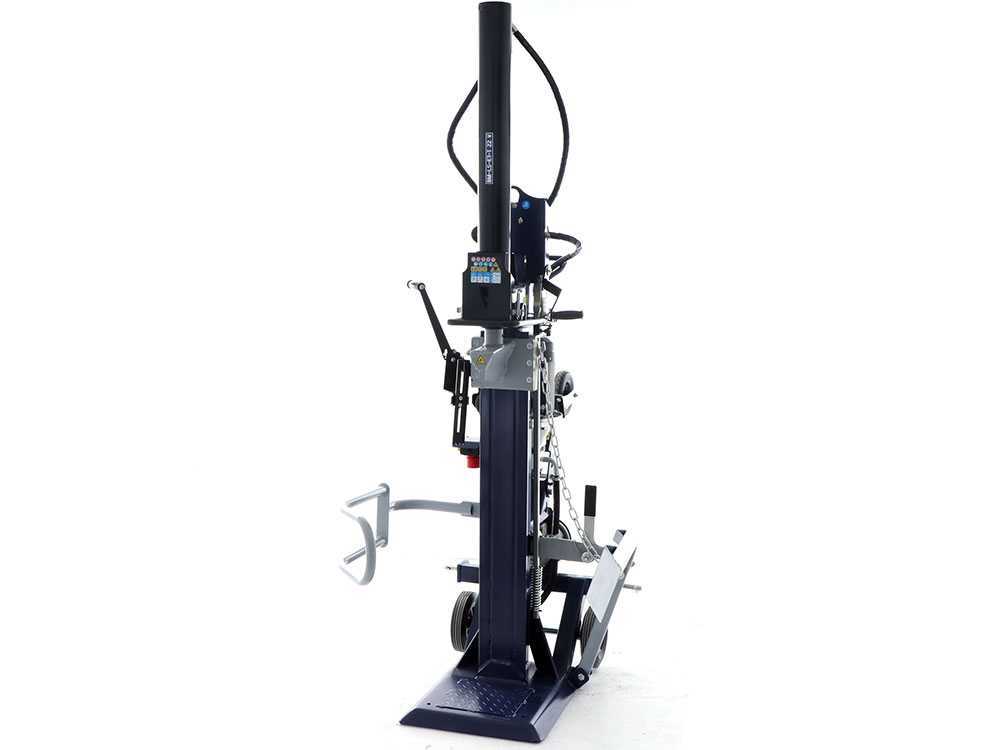

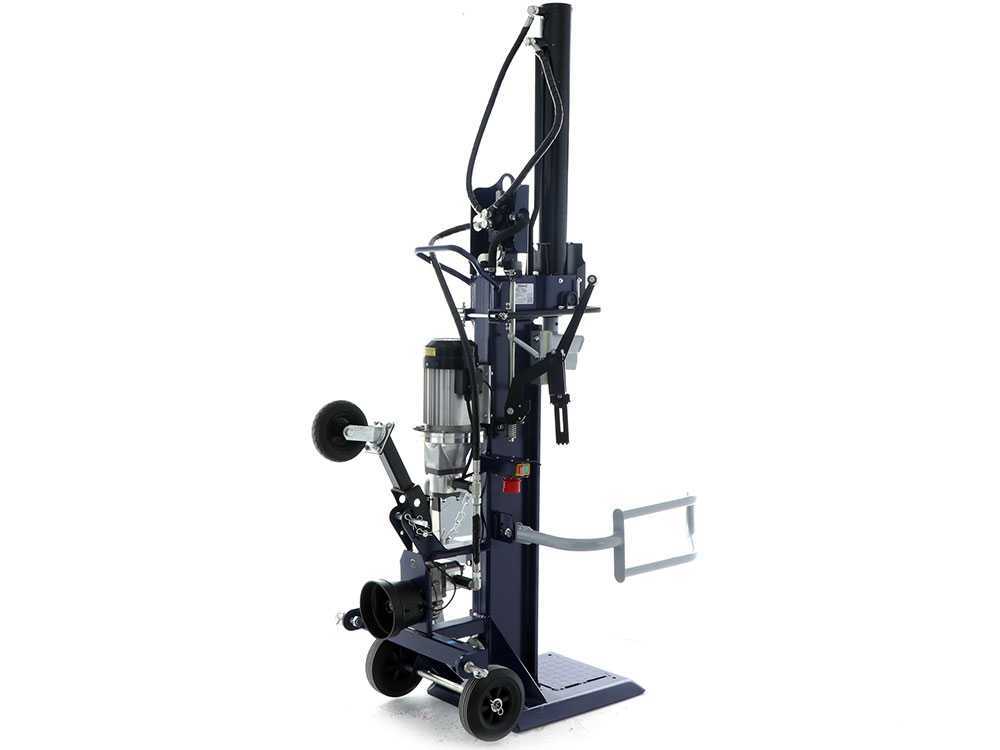

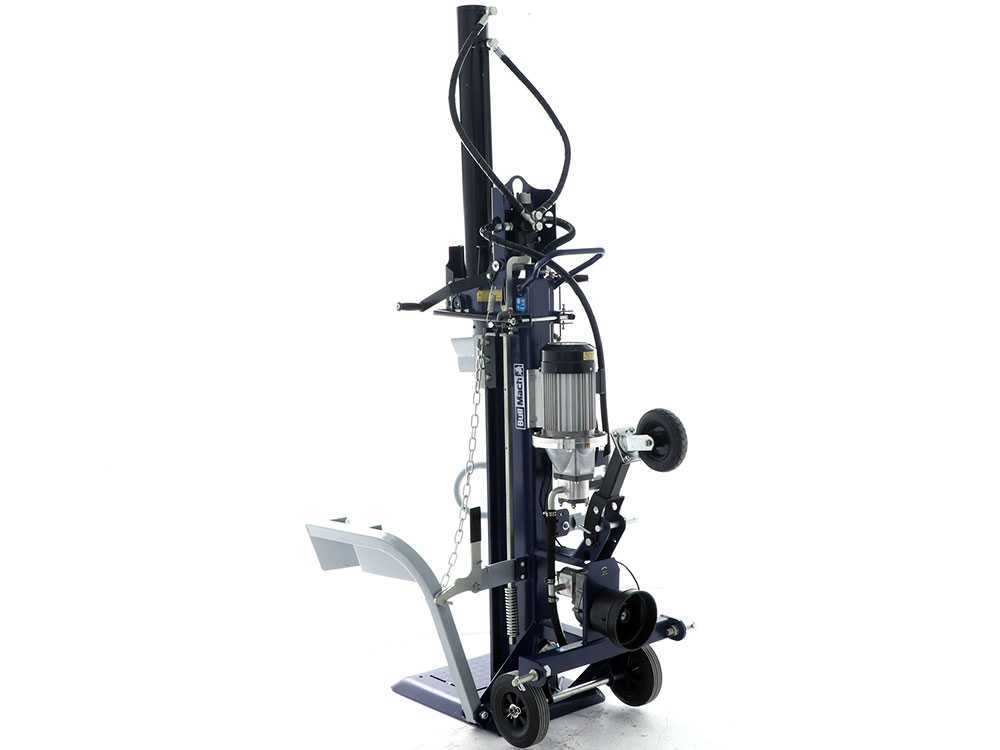

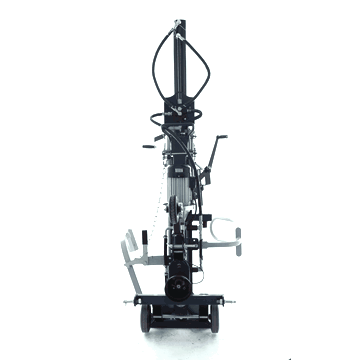

Der BullMach BM-LS-ET-T 22 V ist ein vertikaler Kombi-Holzspalter für semiprofessionelle und professionelle Nutzung.

Er wird über eine Gelenkwelle an der Traktorzapfwelle betrieben oder elektrisch mit einem 6,8-PS-Drehstrommotor.

Mit 22 Tonnen Druckkraft spaltet er auch astige Scheite unterschiedlicher Größe bis maximal 110 cm Höhe.

Der Kolben lässt sich zur Lagerung einklappen.

Spaltkraft: 22 Tonnen.

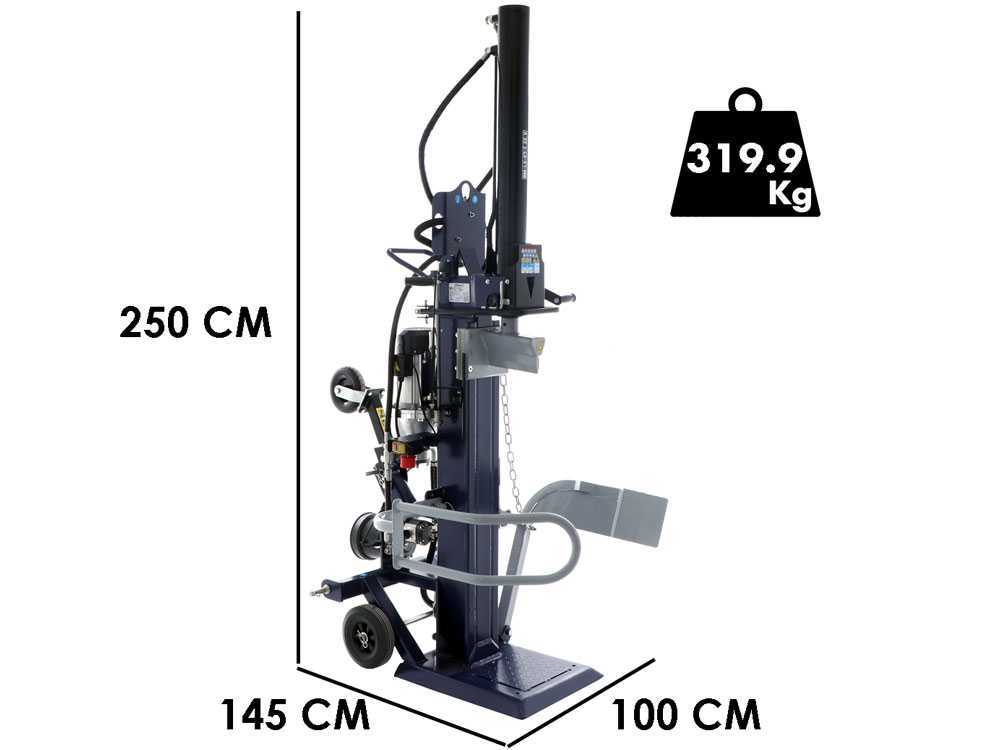

Gesamtabmessungen: 145 × 100 × 250 cm.

Gewicht: 319,9 kg.

Gelenkwellen- und Elektroantrieb

Dieser Holzspalter wird über eine Gelenkwelle mit dem Traktor verbunden.

Eine leistungsfähige Hydraulikpumpe arbeitet mit einem am Manometer kontrollierbaren Druck und liefert Öl aus dem Tank zum hydraulischen Druckzylinder.

Der Maschinenkörper dient als Hydrauliköltank.

Die Dreipunktaufnahme am robusten Rahmen gewährleistet den Anschluss am Traktor.

Detail des Übersetzungsgetriebes mit Stahlzahnrädern.

Das Getriebe überträgt das Motordrehmoment des Traktors mittels Gelenkwelle an die Hydraulikpumpe.

Auch Betrieb am Stromnetz mit dem 400-V-Drehstrommotor mit 6,8 PS und 5,1 kW Leistung.

Spaltkeil und Zylinder

Mit 22 Tonnen Spaltkraft verarbeitet dieser Holzspalter Scheite mit 8 bis 35 cm Durchmesser und bis 110 cm Höhe.

Detail des 22 cm langen Spaltkeils.

Kolbenhub: 94,8 cm.

Der innere Kolben ist besonders stark (45 mm) und widersteht der von der Maschine ausgeübten Betriebskraft von 14 Tonnen.

Der äußere Kolben hat 115 mm Durchmesser.

Hauptmerkmale

Im Maschinenfuß integrierter Öltank.

CE-konformer Schalter.

Integrierter Drehstromanschluss.

CE-konforme Bedienelemente.

Integrierte seitliche Scheithalterung, über einen speziellen Mechanismus einstellbar.

Stammheber mit Verriegelung.

Detail des Spaltkeils und des hinteren Griffs zum Kippen und Transportieren. Untere Räder und ein in zwei Positionen einstellbares Luftrad ermöglichen einfachen, schnellen Transport.

Detail der im Maschinenfuß integrierten Räder.

Detail der Auflageplattform: 67 × 54 × 6 cm.

Detail des Hebels zum Anheben des Zylinders und zum Wählen der beiden Geschwindigkeiten.

Empfehlungen für die richtige Verwendung - Elektrische Holzspalter

Beachten Sie zur richtigen Verwendung eines elektrischen Holzspalters die Bedienungsanleitung und arbeiten Sie stets innerhalb der vom Hersteller vorgegebenen Grenzen. Eine sachgemäße Nutzung ermöglicht einen gleichmäßigeren Betrieb und begrenzt die Belastung der Maschine.

Beurteilen Sie vor Arbeitsbeginn die Holzbeschaffenheit. Astige, verdrehte, unregelmäßige oder kreuzfaserige Scheite können schwerer zu spalten sein und eine höhere Spaltkraft erfordern. Auch Holzart, Feuchtigkeitsgehalt und Trocknungsgrad beeinflussen den Spaltwiderstand.

Die Scheitabmessungen müssen innerhalb der vom Hersteller angegebenen Mindest- und Höchstgrenzen liegen. Der angegebene maximale Durchmesser ist eine Maßgrenze; die tatsächliche Spaltleistung hängt auch von Form und Zustand des Holzes ab. Bei übermäßigem Widerstand am Spaltkeil unterbrechen Sie den Vorgang und positionieren Sie das Scheit neu, um eine länger anhaltende Überlastung der Maschine zu vermeiden.

Das Scheit muss stabil und korrekt mittig auf der Auflage stehen. Richten Sie die Holzfasern möglichst in Spaltrichtung aus. Arbeiten Sie nicht mit quer, schräg oder instabil liegenden Scheiten, da diese sich während des Arbeitszyklus bewegen könnten.

Bearbeiten Sie jeweils nur ein Scheit. Stapeln Sie keine Scheite und verwenden Sie keine zusätzlichen Holzstücke zum Ausgleichen unebener Auflagen. Halten Sie den Arbeitsbereich frei von Resten und Hindernissen, die den Bediener oder die Maschinenbewegung beeinträchtigen könnten.

Der Holzspalter ist ausschließlich zum Spalten von Stämmen und Scheiten geeignet, die den Maschinenspezifikationen entsprechen. Verwenden Sie ihn nur bestimmungsgemäß und verarbeiten Sie keine Steine, Metalle, Baumaterialien oder andere ungeeignete Gegenstände.

Prüfen Sie vor dem Einschalten den Zustand der Maschine, der Sicherheitseinrichtungen und des Netzkabels. Halten Sie während des Betriebs Hände und andere Körperteile von Spaltkeil, Kolben und Quetschstellen fern. Tragen Sie geeignete persönliche Schutzausrüstung wie Handschuhe, Sicherheitsschuhe und Schutzbrille.

Vor Reinigung, Kontrolle oder Wartung schalten Sie den Holzspalter aus und ziehen Sie den Netzstecker. Führen Sie die vorgesehenen regelmäßigen Kontrollen durch und beachten Sie die Herstellervorgaben, um Funktion und Sicherheit dauerhaft zu erhalten.
