Bandsäge 500 SCE LUX – Elektro- und Traktorantrieb

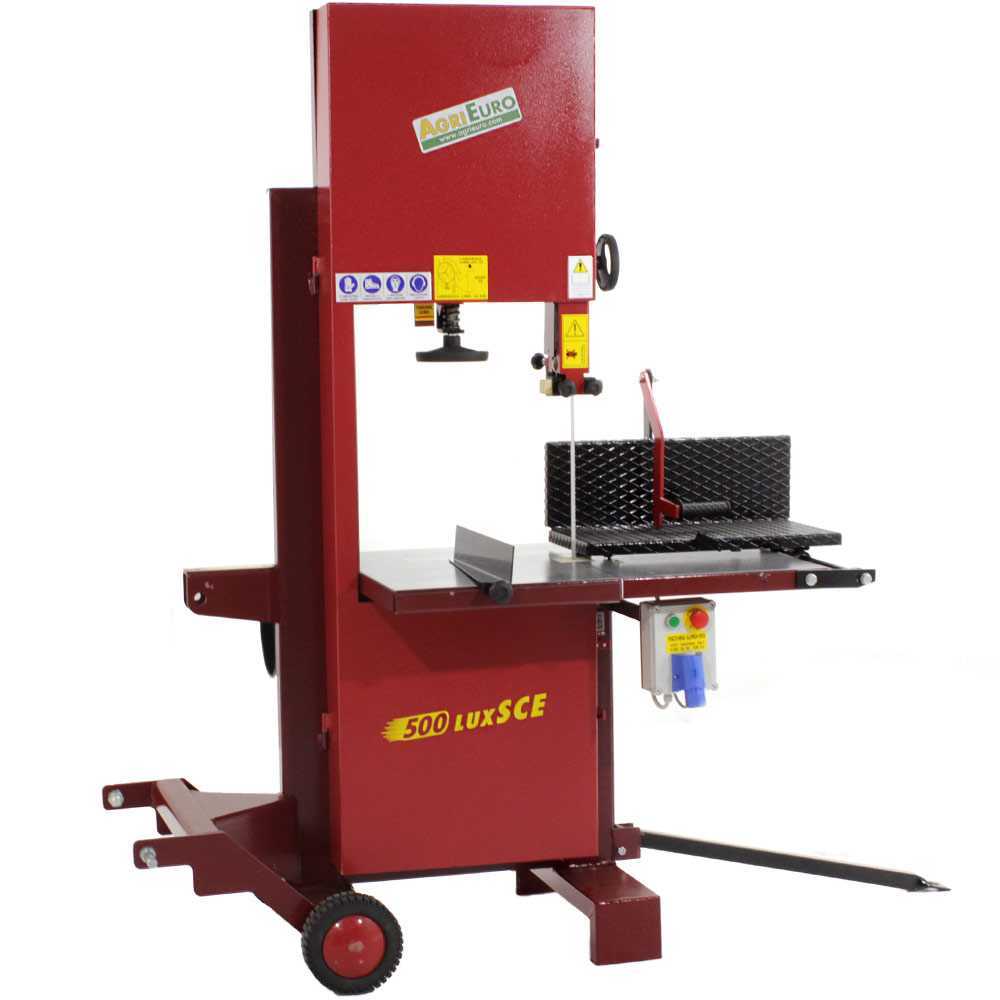

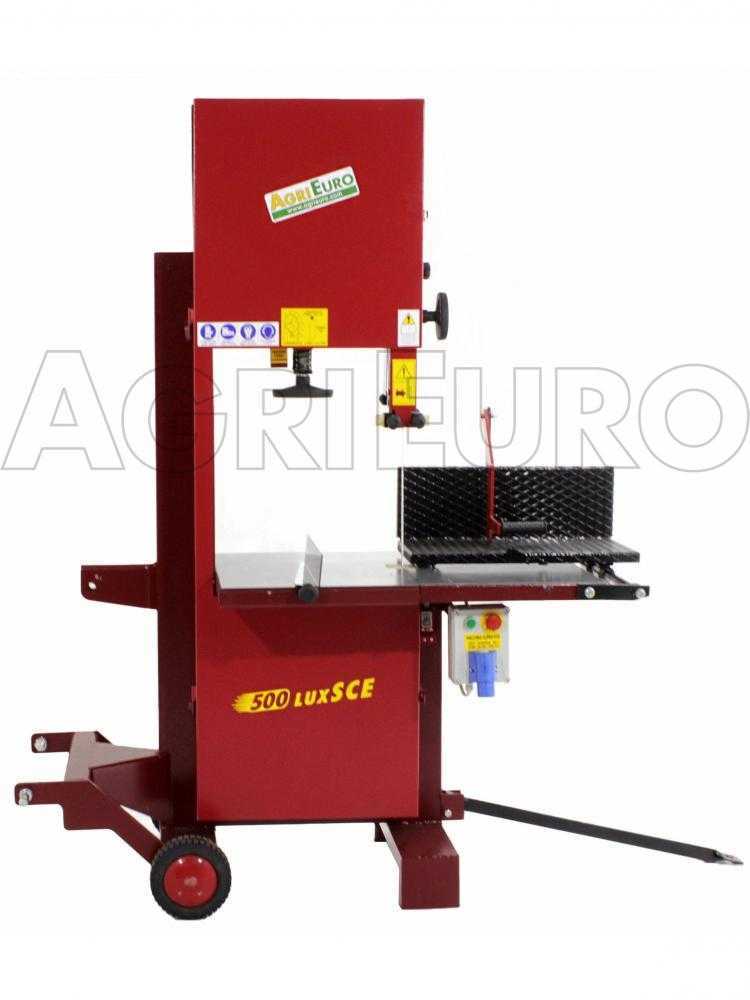

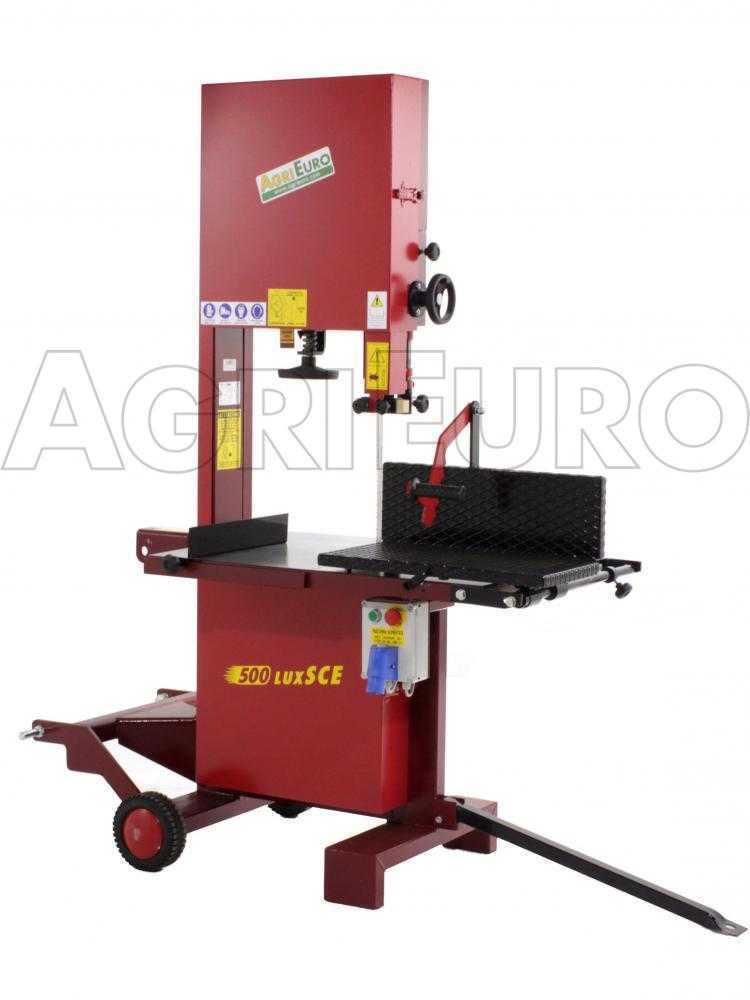

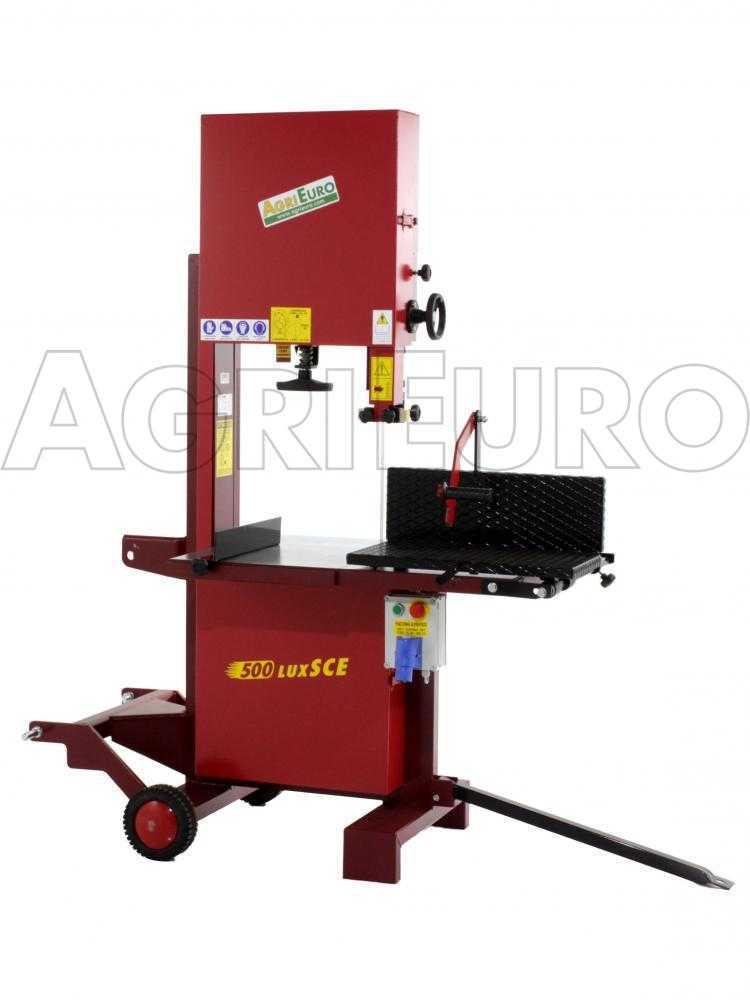

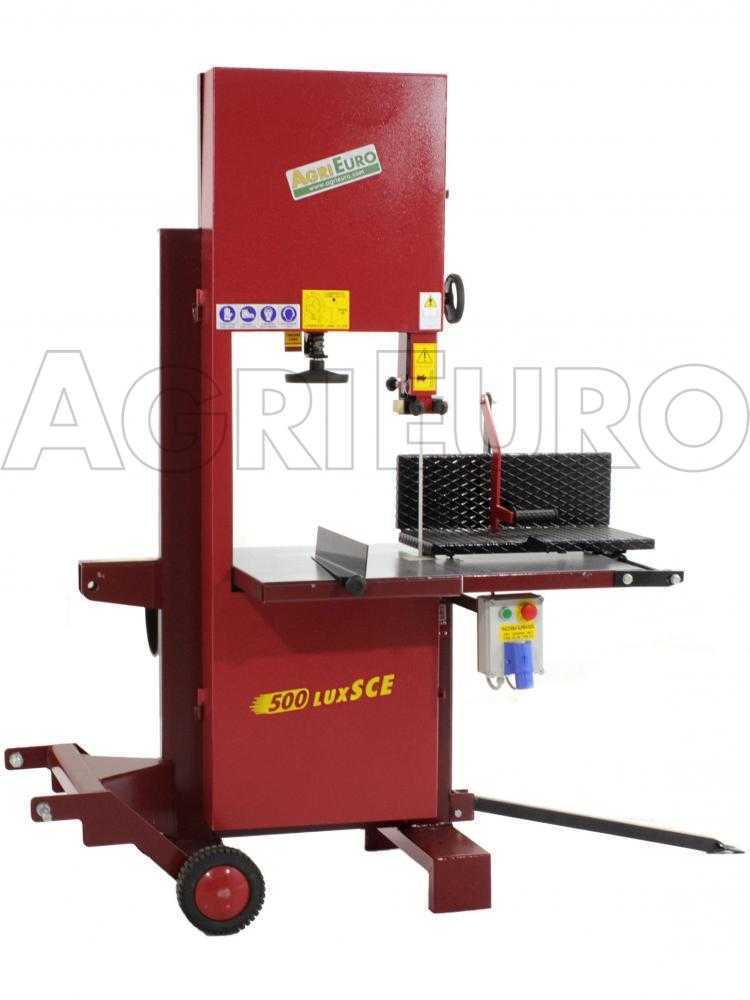

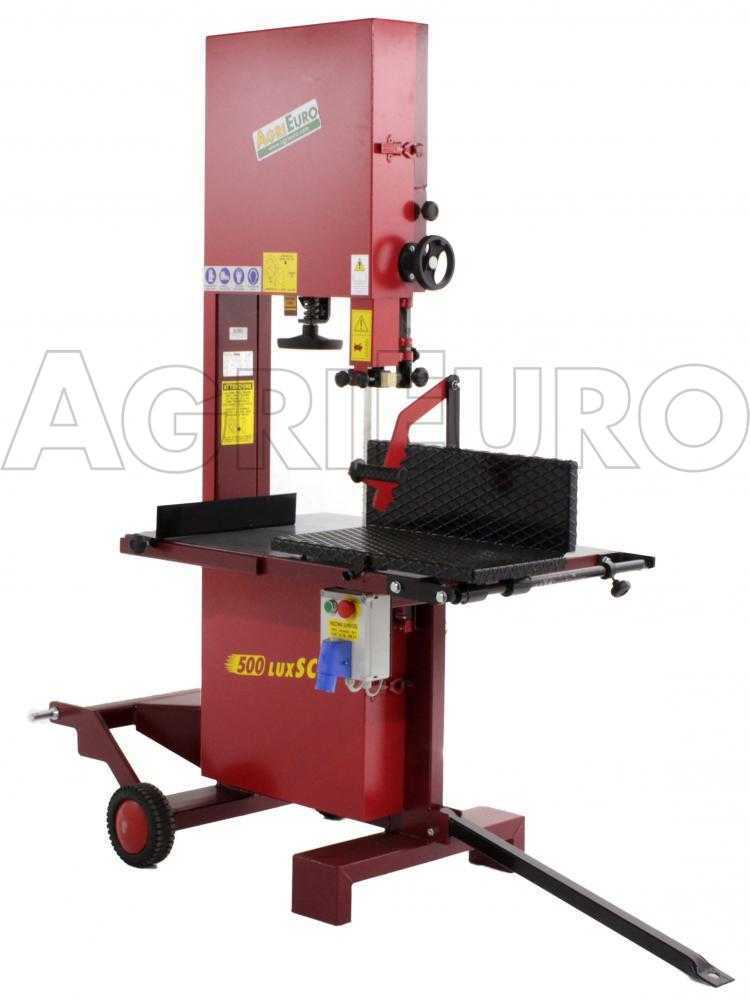

Bandsäge 500 SCE LUX

Professionelle Brennholz-Bandsäge mit wahlweisem Traktor-Zapfwellenantrieb über Gelenkwelle oder elektrischem Einphasenantrieb mit 3 PS. Vollständig in Italien gefertigt. Robuste Stahlkonstruktion und große, verschleißfest gummierte Schwungräder für hohe Leistung und lange Lebensdauer auch bei intensiver Arbeit. Für einfaches, präzises Sägen auch astiger Scheite unterschiedlicher Abmessungen. Sicherheitseinrichtungen schützen den Bediener. Doppeltes Sicherheitssystem verhindert Betrieb bei geöffnetem Deckel und ermöglicht Not-Stopp.

Schwungräder

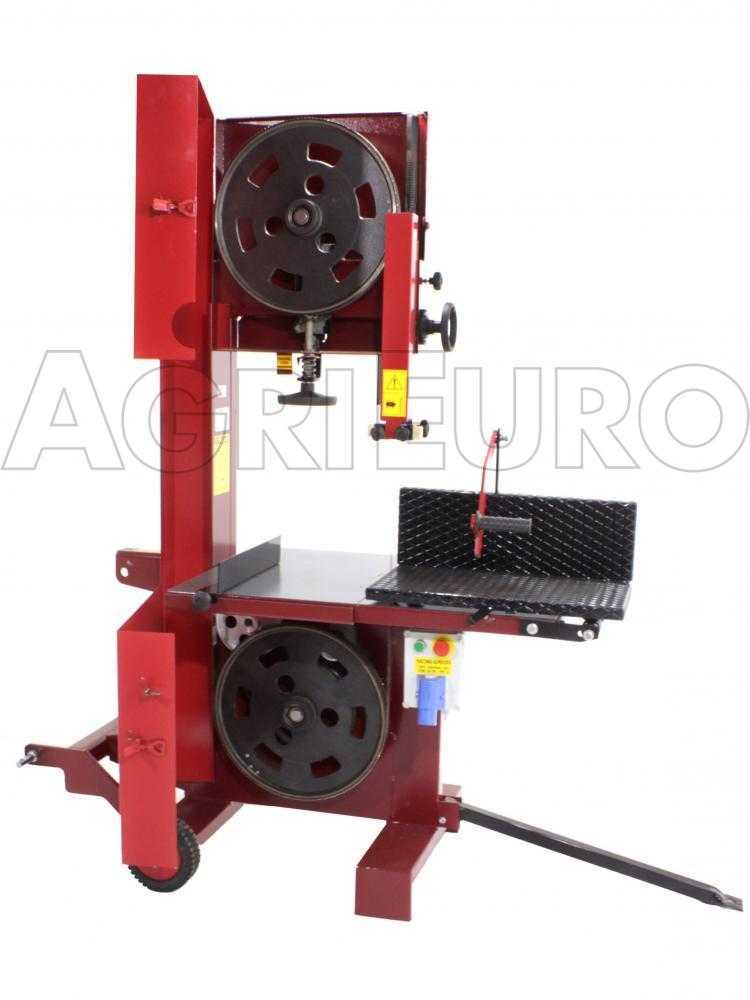

Schwungräder aus Gusseisen mit 500 mm Durchmesser, verschleißfeste Gummierung für guten Bandlauf und lange Haltbarkeit. Bei Elektroantrieb 720 U/min, bei Traktorantrieb 350 U/min. Sägebandlänge 4190 mm, Bandbreite 25 mm. Detail der Sägebandform. Zugang über einen aufklappbaren, mit Scharnieren gehaltenen Deckel. Detail der Zugangsklappe: Elektrischer Sicherheitssensor kontrolliert den korrekten Verschluss und verhindert den Start bei offenem Deckel.

Arbeitstisch

Stahl-Auflagefläche 680 × 950 mm und bewegliche Stahlplattform 600 × 380 mm mit 400 mm nutzbarem Schnittweg. Mit Scheitauflage und Handgriffen. Verschiebbarer Längenanschlag stellt den Abstand zum Blatt für gleichmäßige Schnitte ein. Anschlagbremse fixiert die Schnittlänge. Plattformbremse verhindert unbeabsichtigtes Verrutschen.

Vollstahlrahmen

Hochfester Stahlrahmen mit Dreipunktaufnahme zum Traktoranschluss und Zugstange zur Verbindung mit einem Transportmittel. Gummiräder und gute Balance erleichtern auch das Umsetzen von Hand. Vorgesehene Aufnahme zum Bewegen mit Hubgerät oder Hubwagen.

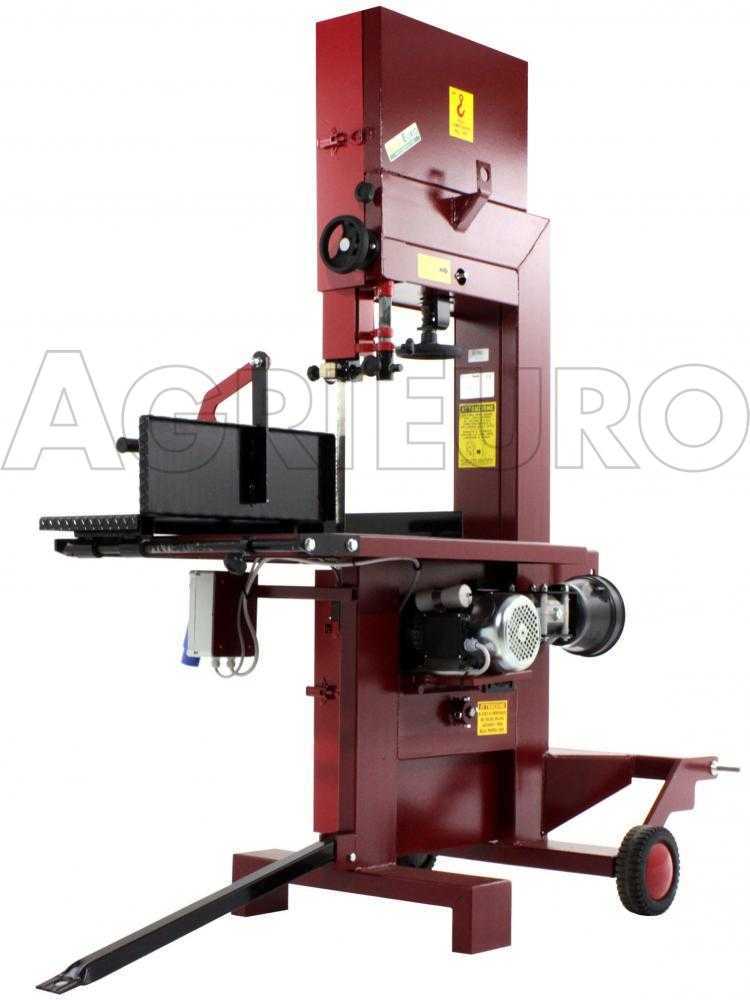

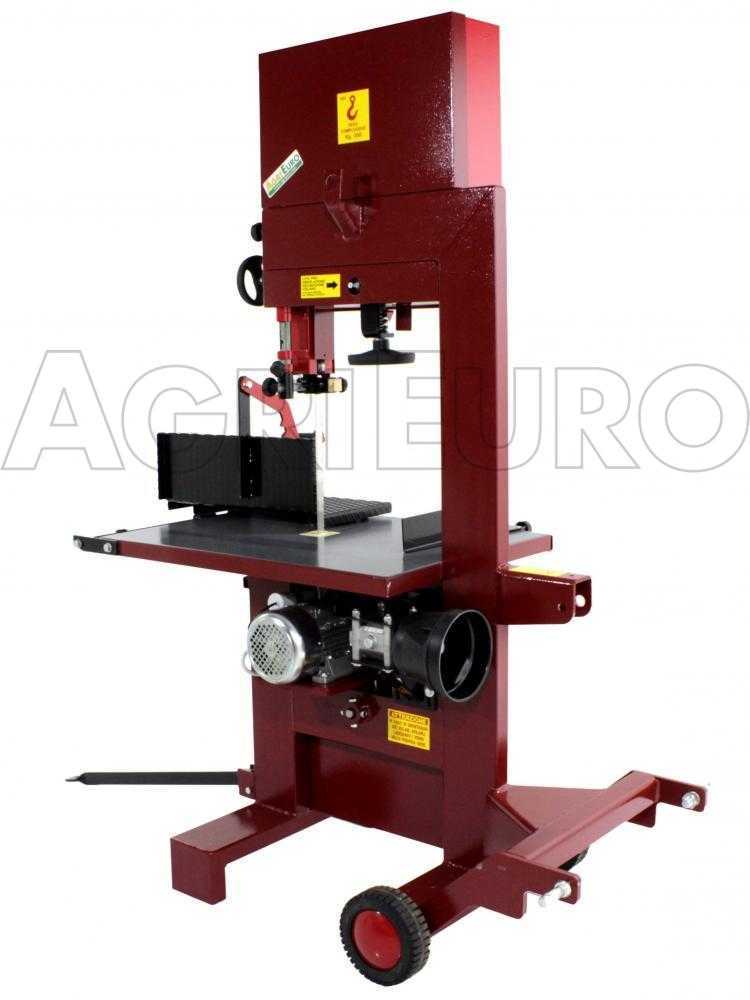

Elektroantrieb

230-V-Einphasenmotor mit 3,0 PS / 2200 W. Motor überträgt Bewegung über Riemenscheibe und Antriebsriemen auf die Schwungräder. Einschalter mit Not-Aus-Taste für unmittelbaren Maschinenstopp.

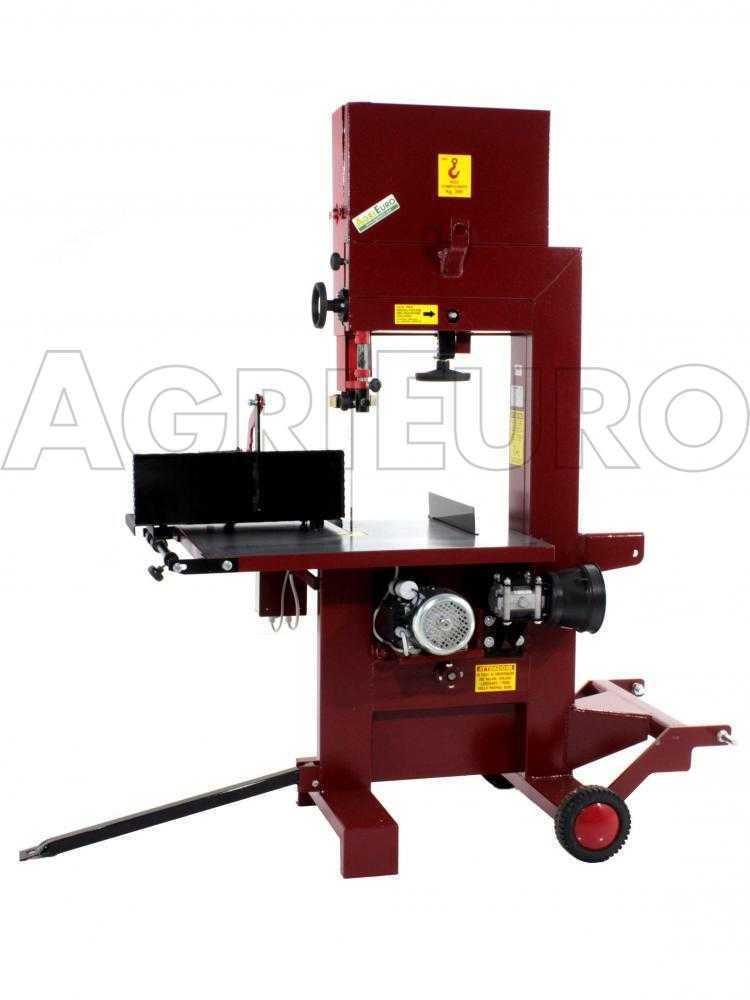

Traktorantrieb über Gelenkwelle und Zapfwelle

Gelenkwelle treibt ein Übersetzungsgetriebe an, das die Bewegung über Riemenscheibe und Antriebsriemen an die Schwungräder weitergibt. Dreipunktaufnahme am robusten Rahmen sorgt für den Traktoranschluss. Getriebe mit gehärteten Stahlzahnrädern im Ölbad und Aluminiumgussgehäuse.

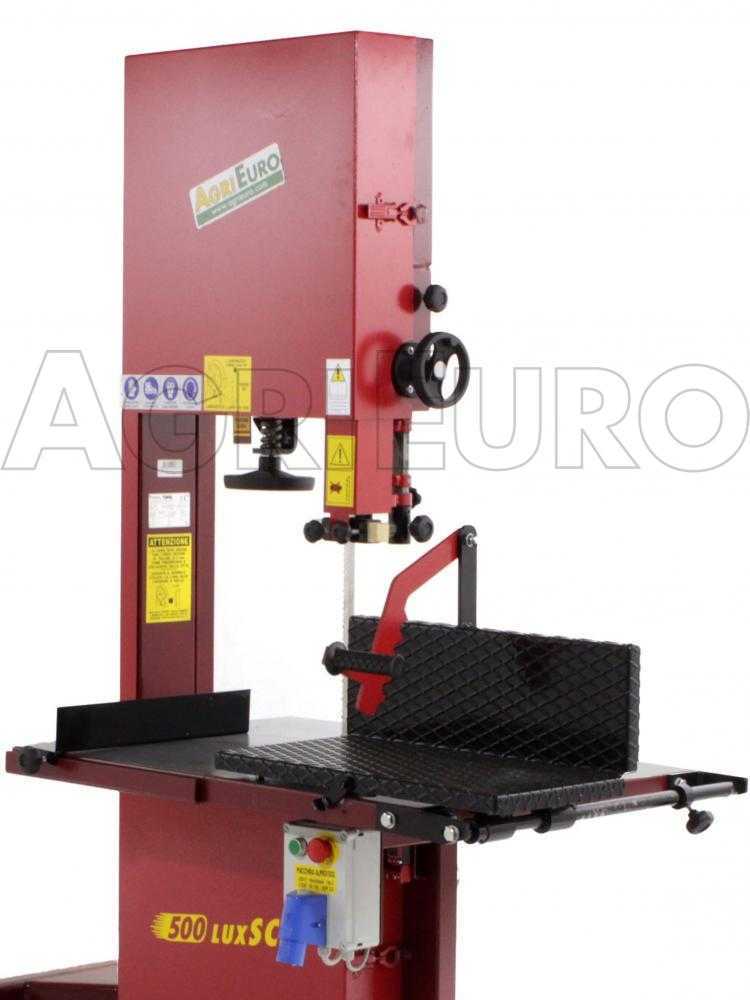

Bedienelemente und Einstellungen

Die Ausgangsbeschreibung nennt hier 500 SCE LUX und hebt Schutzvorrichtungen sowie einfaches, sicheres Auftrennen hervor.

• A: Holz-Führungsklötze abhängig von der Sägebandstärke näher oder weiter zum Band einstellen.
• B: Anschlagschraube verhindert, dass das Band über die Schwungräder hinausläuft.
• C: Endanschlag des Arbeitstisches.
• D: Verriegelung verhindert unerwünschte Plattformbewegung.
• E: Schnittführung zum Einstellen der Schnittlänge.
• F: Sägebandspannung einstellen.
• G: Handrad zur Höheneinstellung der Bandführung; darüber Verriegelungshebel.

Schwungradneigung nicht selbstständig einstellen, sondern ausschließlich mit qualifiziertem Fachpersonal.
