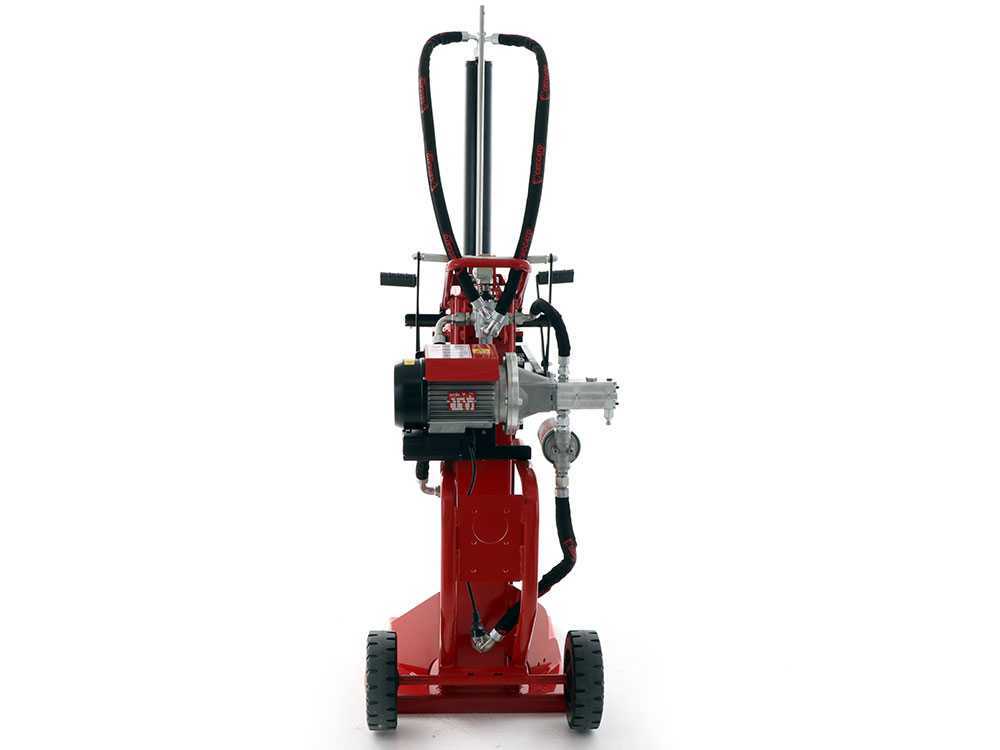

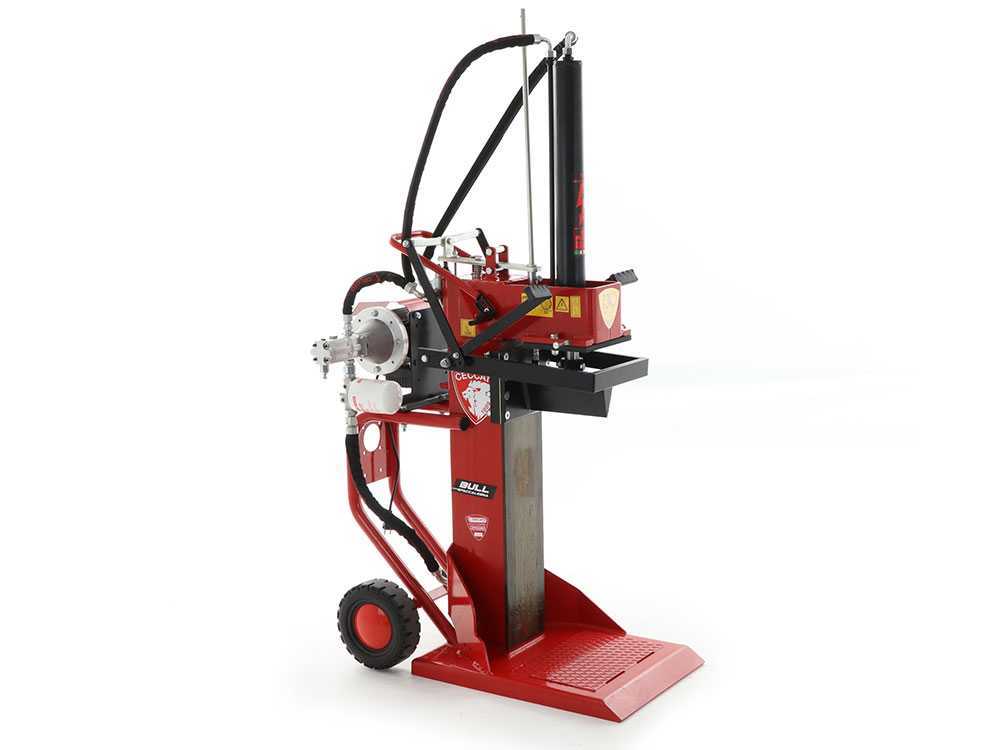

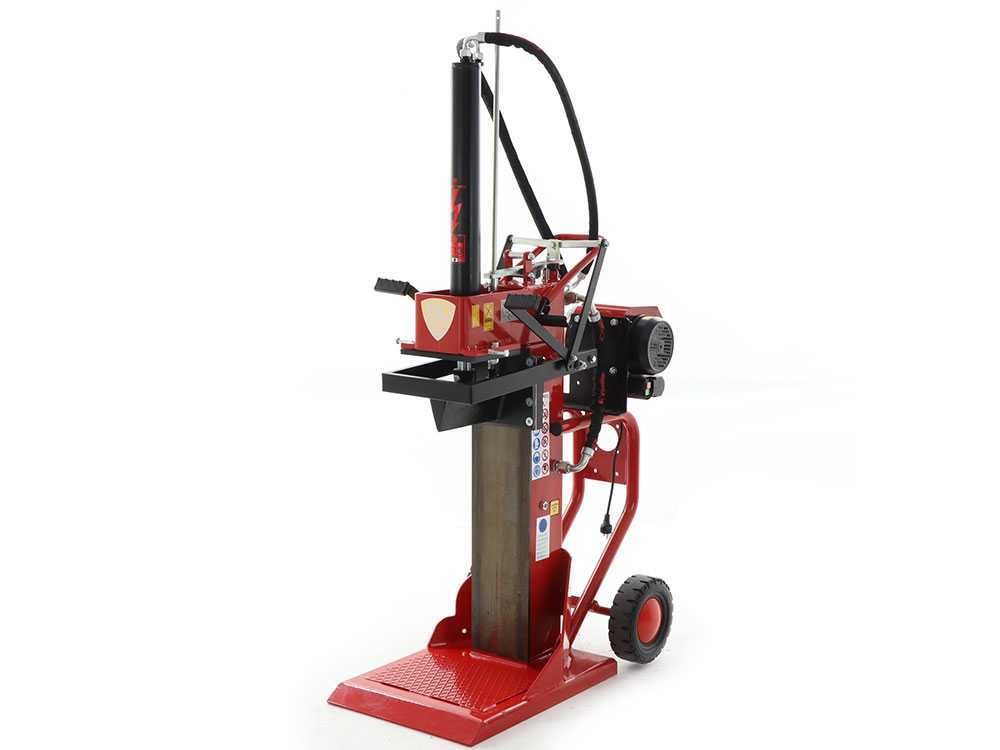

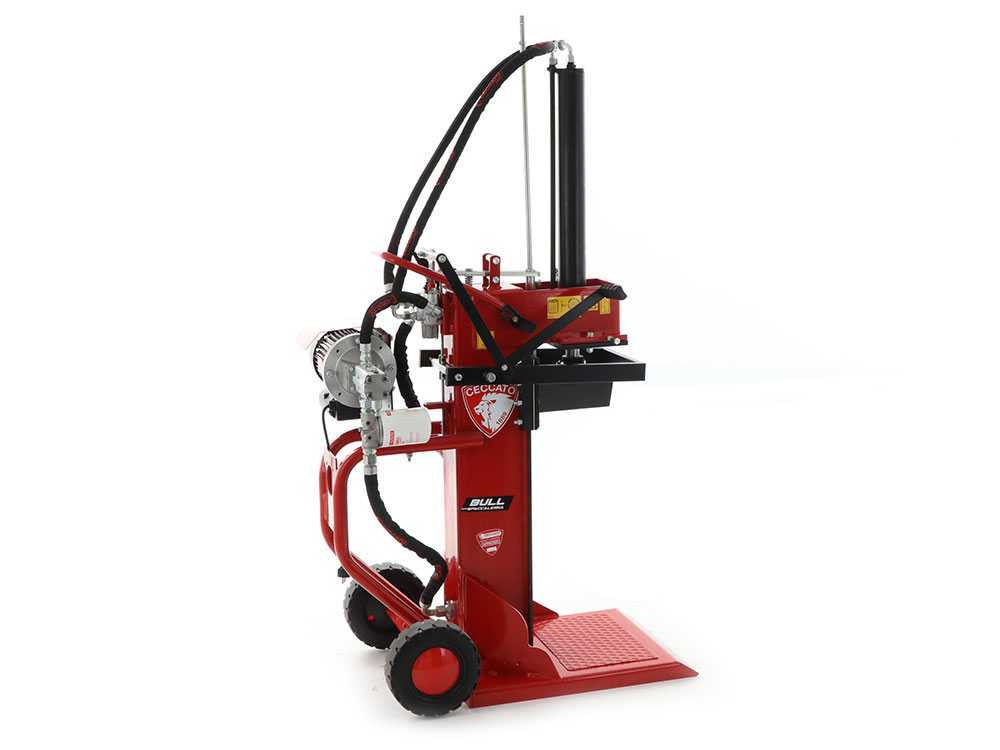

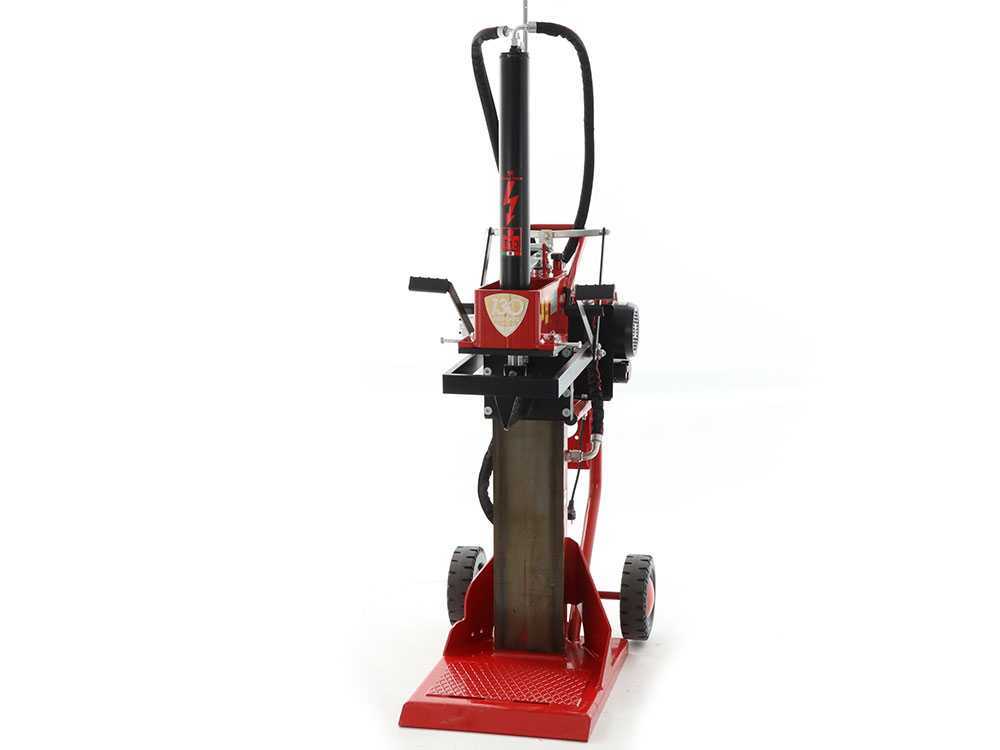

Ceccato Olindo BULL SPLE13-650TC - Elektrischer Holzspalter - Vertikal

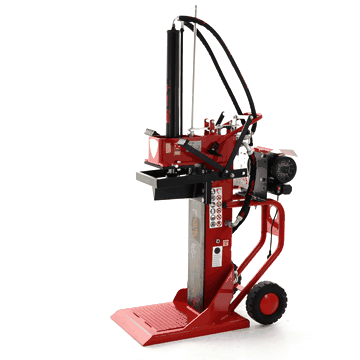

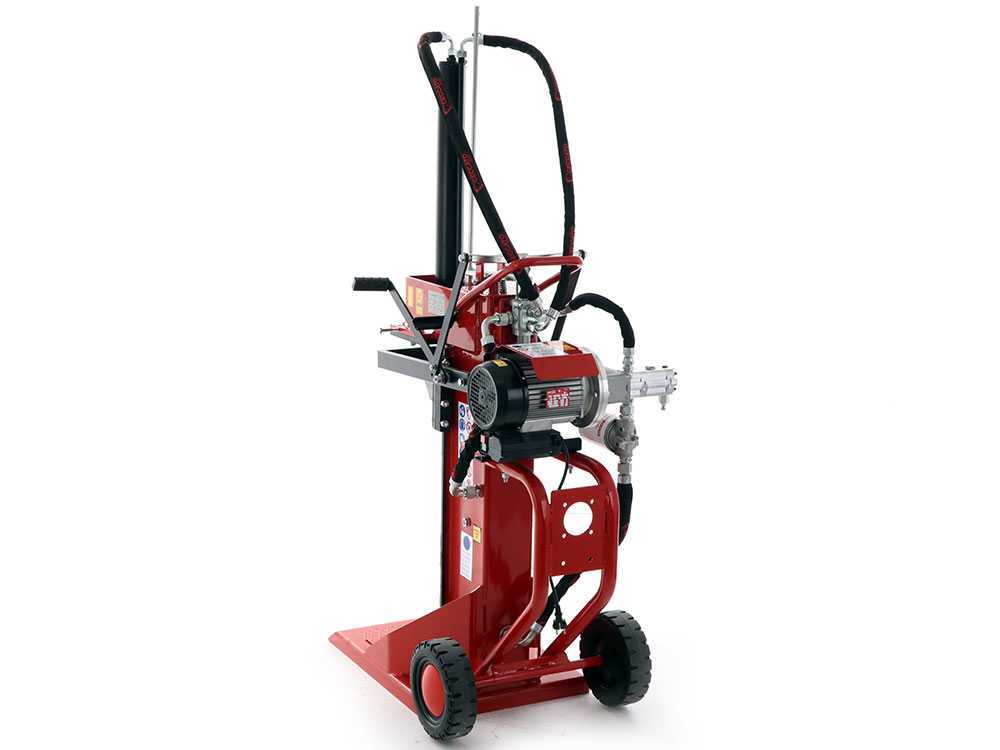

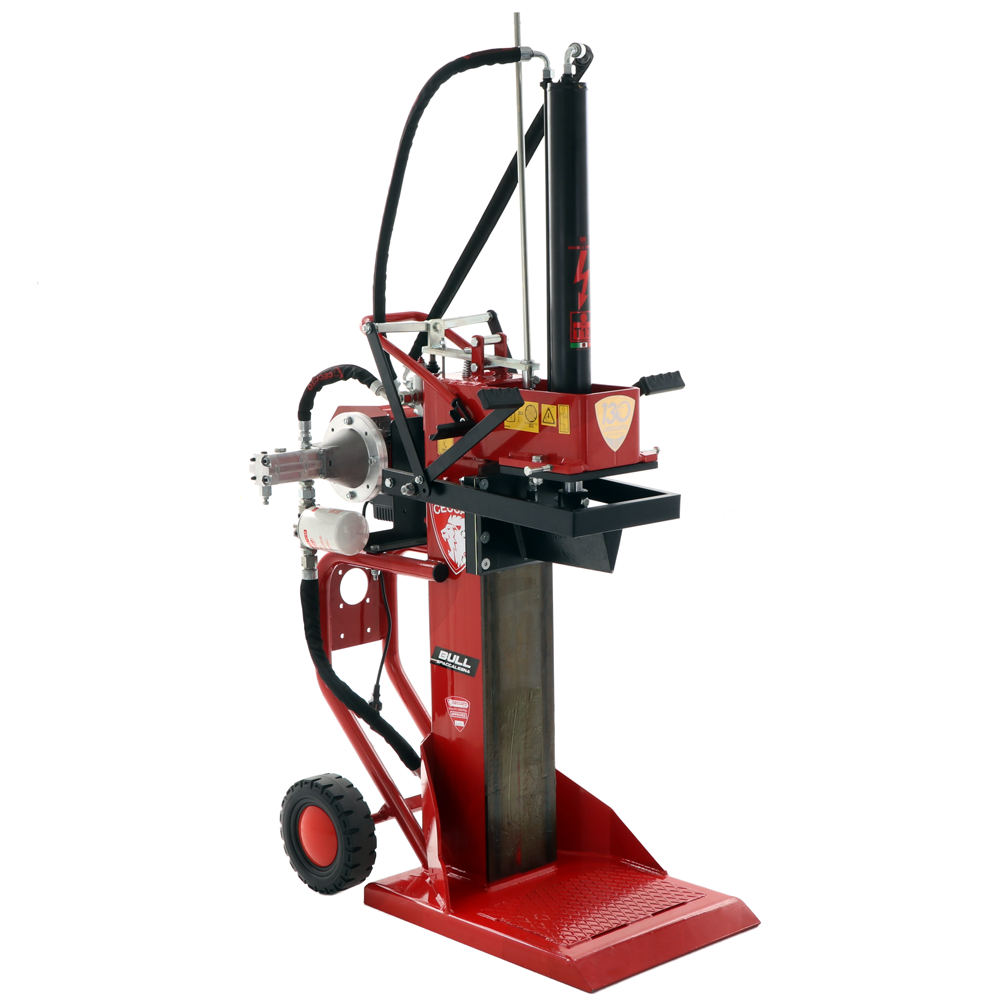

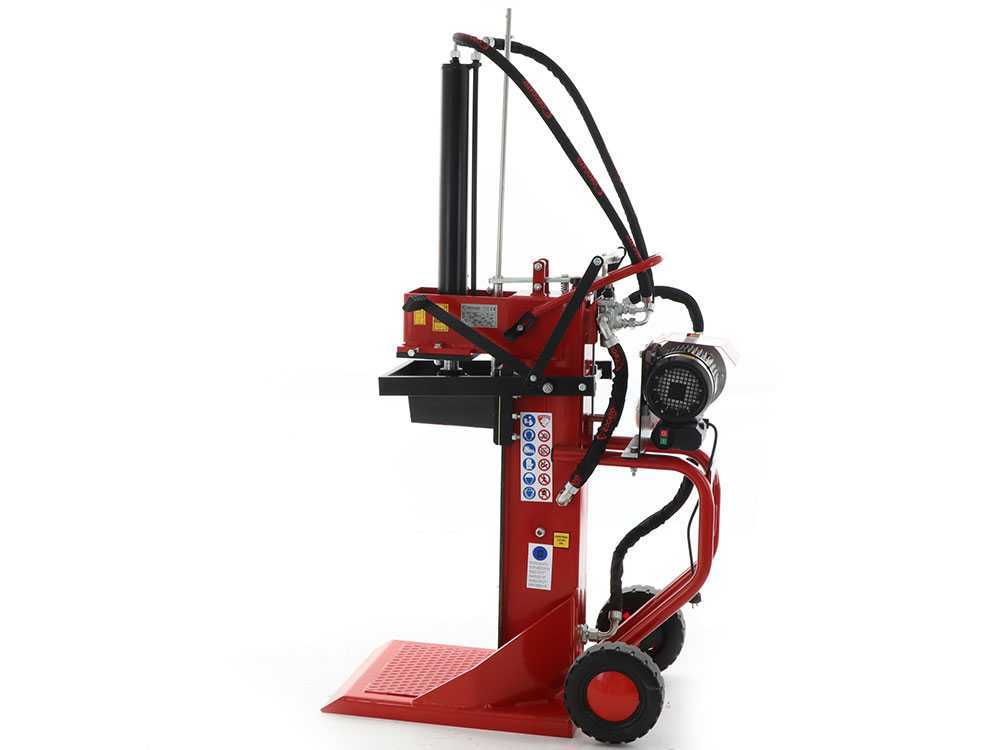

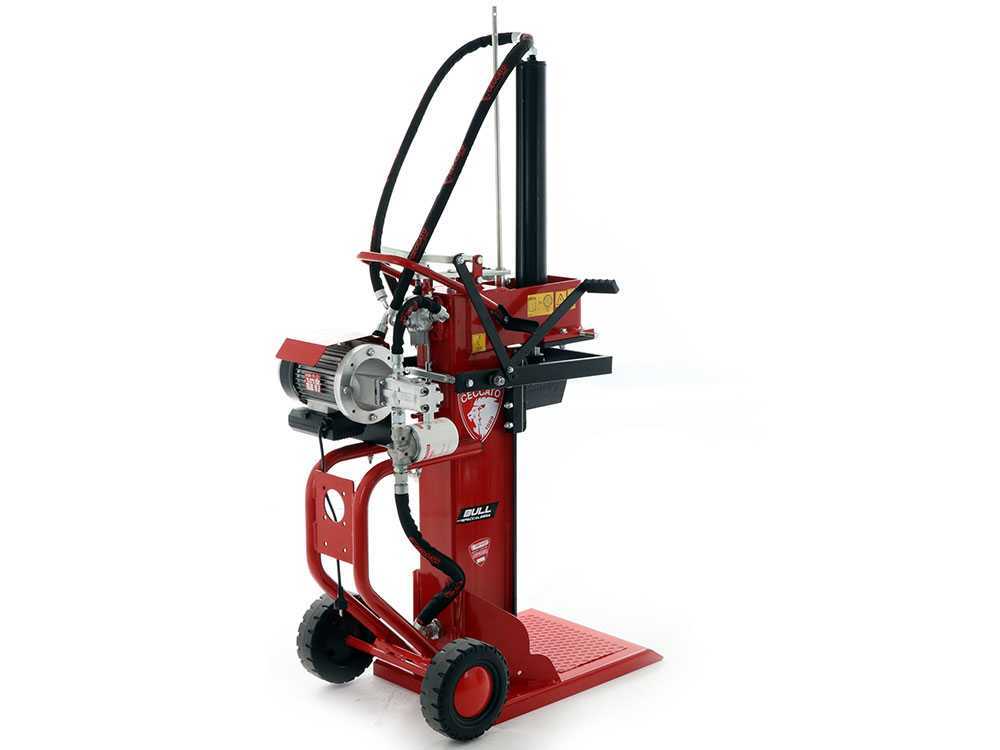

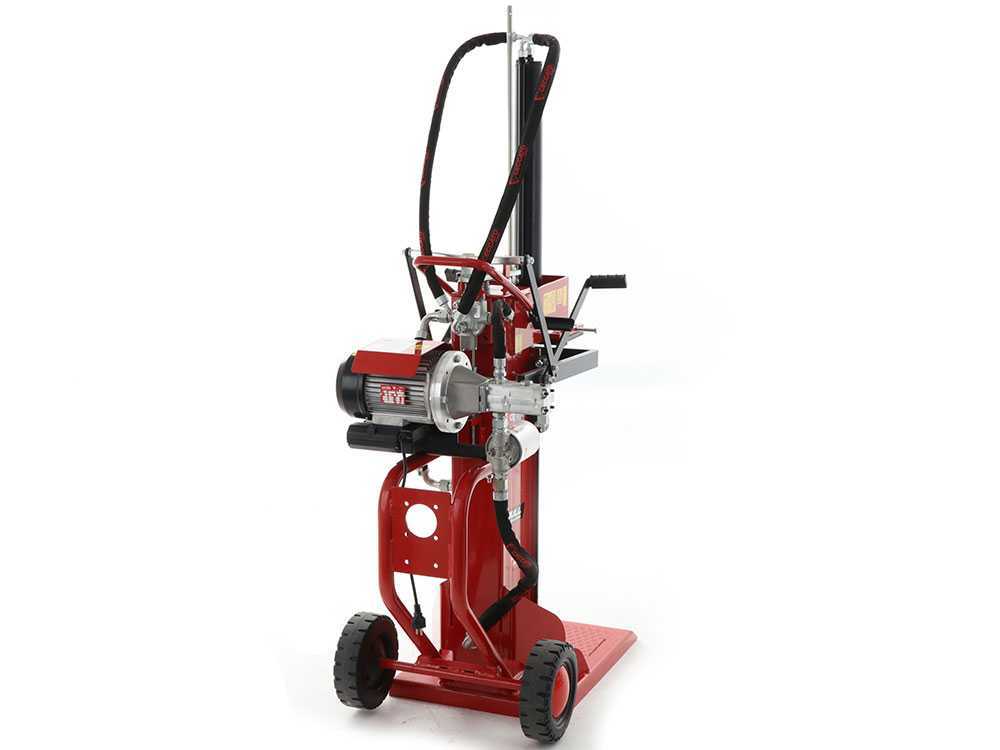

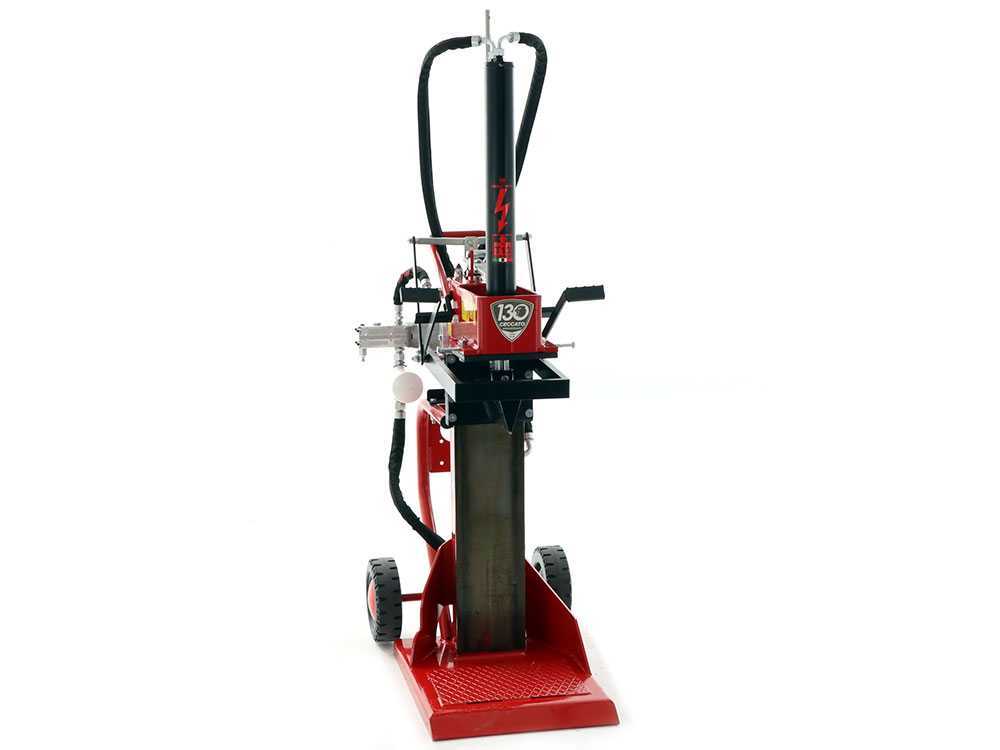

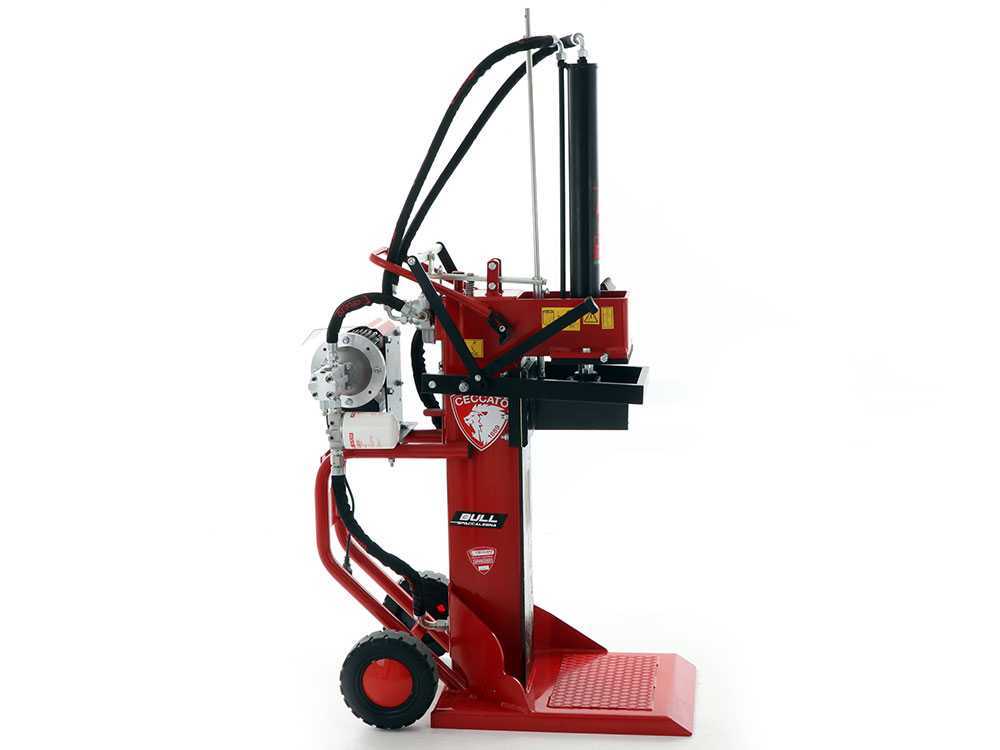

Elektrischer Vertikal-Holzspalter SPLE13-650TC

Der Bull SPLE13-650TC Holzspalter von Ceccato Olindo ist ein vertikaler Holzspalter für intensive Nutzung. Sein großes Messer wird über Gleitstücke entlang einer besonders starken Stahlschiene geführt, die auch unter höchster Belastung den Zylinder schützt.

Der Bull SPLE13-650TC wird elektrisch betrieben und nutzt einen 3-PS-Einphasen-Elektromotor. Mit 13 Tonnen Druckkraft spaltet er astige Scheite unterschiedlicher Größe bis zu 67 cm Höhe.

Der Ceccato Bull SPLE13-650TC ermöglicht das Spalten bis zum Boden. Er besitzt einen Sicherheitsbügel, eine automatische, einstellbare Endlagensteuerung und alle Sicherheitseinrichtungen zum Schutz des Benutzers.

Der Ceccato Bull Holzspalter wird vollständig in Italien hergestellt.

Dieses Gerät gehört zur Bull-Holzspalterreihe von Ceccato Olindo.

Die außergewöhnliche Sicherheit der Ceccato Olindo Holzspalter

SPALTKEIL: Um 3° zur Säule geneigter Keil.

TEILAUFLAGE: Die 50 mm starke Auflage erhöht die Stabilität. Die Teilauflage ragt 100 mm über die Kante des Spaltkeils hinaus.

HUB: Am Hubende verbleiben 100 mm Abstand zwischen Spaltkeil und Auflageplatte.

OBERE BEDIENHEBEL: Verkürzte Hebel zur Einhaltung der Norm.

BEDIENHEBEL DER UNTEREN ARME: Verkürzte Hebel in den Scheithaltearmen, deren Anordnung den vorgeschriebenen Höhenmaßen entspricht. Ihre Form verhindert außerdem, dass das Scheit zum Bediener fällt.

HYDRAULIKSCHLÄUCHE: Der vergrößerte Schlauchdurchmesser ermöglicht eine niedrigere Öltemperatur. Eine mit Ceccato Olindo bedruckte Gewebehülle mit Stahlverschlüssen schützt die Schläuche. Bei Schlauchbruch oder Platzen wird das Öl darin ohne Unfallrisiko zerstäubt.

SCHEITHEBER: Vorbereitete Installation einer Hebevorrichtung, die mit der Bewegung des Spaltkeils synchronisiert ist.

Jedes Holzspaltermodell trägt die vorgeschriebenen Piktogramme. Sämtliche Betriebs- und Wartungsanleitungen sind aktualisiert.

Die Ceccato Holzspalter entsprechen DIN EN 609-1:2017.

Elektromotor

Dieser Holzspalter kann am Haushaltsstromnetz betrieben werden. Dafür nutzt er einen 230-V-Einphasenmotor mit 3 PS und 2.2 kW Leistung.

Der Elektromotor treibt eine leistungsfähige Hydraulik-Doppelpumpe an, die mit maximal 190 bar arbeitet und bis zu 19 l/min fördert. Sie versorgt den als Druckelement dienenden Hydraulikzylinder mit Öl aus dem Tank.

Der Maschinenkörper selbst dient als Hydrauliköltank.

Die Doppelpumpe ermöglicht eine doppelte oder noch höhere Kolbengeschwindigkeit als gewöhnliche 3-PS-Einphasen-Holzspalter mit einfacher Pumpe.

Die Doppelpumpe halbiert die Bearbeitungszeit und steigert den Durchsatz des Holzspalters.

Die Doppelpumpe wird vollständig in Italien hergestellt.

Spaltkeil und Kolben

Mit 13 Tonnen Druckkraft spaltet diese Maschine astige Stämme unterschiedlicher Größe bis zu 67 cm Höhe.

Dies ermöglicht der außergewöhnlich robuste Kolbenzylinder mit 80 mm Außen- und 40 mm Innendurchmesser.

Der Kolben wird über Gleitstücke entlang einer Stahlführung geführt, die auch bei höchster Belastung den Zylinder schützt. Seitliche Führungen aus hochdichtem ABS mit austauschbarer Bronzekontaktauflage stützen ihn.

Die Führungen bestehen aus einem besonders widerstandsfähigen, verschleißfesten Material. Ihre Gleitauflage aus Bronze schützt die tragende Stahlplatte am Hauptkörper des Holzspalters.

Der Spaltkeil besteht aus besonders widerstandsfähigem gegossenem und gepresstem Stahl und ist 26 cm lang.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Arbeitshub des Kolbens eingestellt werden.

Bedienelemente und Einstellung der Arbeitsgeschwindigkeit

Der Holzspalter besitzt eine Zylinderbetätigung mit variabler Geschwindigkeit.

Die beiden Bedienhebel müssen zwingend vom Bediener mit beiden Händen betätigt werden, um Unfälle zu vermeiden.

Bei leichtem Druck bewegt sich der Druckzylinder mit hoher Geschwindigkeit und geringer Druckkraft, bis er das Holz berührt.

Bei stärkerem Druck wird der Kolben deutlich langsamer, während die Druckkraft am Spaltkeil auf bis zu 13 Tonnen steigt.

Die einfache oder doppelte Geschwindigkeit wird durch stärkeren oder schwächeren Druck auf die Bediengriffe gewählt. Sobald der Keil das Scheit berührt, drückt der Bediener stärker auf die Griffe, damit die gesamte Maschinenkraft auf das Spalten konzentriert wird.

Detail des Motorstartschalters.

Hauptmerkmale

Der Holzspalter besteht aus besonders starken, emaillierten Stahlplatten, die einen äußerst widerstandsfähigen Rahmen bilden. Anders als die meisten Holzspalter mit H-Profil-Rahmen besitzt der Ceccato Holzspalter eine verstärkte Kastenstruktur mit einer flachen vorderen Platte, auf der der Spaltkeil gleitet. Diese Gleitplatte besteht aus hochfestem gehärtetem Stahl, der noch härter ist als der Stahl der Rahmenkonstruktion. Das Ergebnis sind ein besonders stabiler Rahmen und eine praktisch unverwüstliche Tragstruktur.

Der Holzspalter besitzt Räder und ist perfekt ausbalanciert. Eine Person kann ihn mit dem Kippgriff und den Transporträdern mit 27 cm Durchmesser bewegen.

In besonderen Situationen kann er an der vorgesehenen Hebeaufnahme angehoben werden.

Diese Maschine wurde unter Berücksichtigung aller Branchennormen zur Sicherheit des Bedieners gebaut.

Weitere Merkmale

Vorrichtung zum Blockieren des Keilrücklaufs bei eingeklemmten Stämmen. Durch Drücken dieser oberen Halterung stoppt der Kolbenrücklauf automatisch. Dies ermöglicht sicheres Arbeiten und beseitigt die Gefahr von Verletzungen an Händen und Handgelenken.

Detail des professionellen Hydraulik-Steuerblocks.

Detail der Motorabdeckung: Edelstahlblech verhindert übermäßige Schmutzablagerungen am Motor.

Detail des Hydrauliköltankverschlusses.

Detail der Hydraulikölstandsanzeige.

Detail des Ceccato Olindo Ölfilters: großer, professioneller, austauschbarer Patronenölfilter.

Detail der geteilten, besonders starken und stabileren Grundplatte.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Hub am Einstellzylinder mithilfe des Spannschlüssels angepasst werden.

Detail der seitlichen Kolbenführungen aus hochdichtem ABS mit Bronzekontaktauflage.

Empfehlungen für die richtige Verwendung - Elektrische Holzspalter

Beachten Sie zur richtigen Verwendung eines elektrischen Holzspalters die Bedienungsanleitung und arbeiten Sie stets innerhalb der vom Hersteller vorgegebenen Grenzen. Eine sachgemäße Nutzung ermöglicht einen gleichmäßigeren Betrieb und begrenzt die Belastung der Maschine.

Beurteilen Sie vor Arbeitsbeginn die Holzbeschaffenheit. Astige, verdrehte, unregelmäßige oder kreuzfaserige Scheite können schwerer zu spalten sein und eine höhere Spaltkraft erfordern. Auch Holzart, Feuchtigkeitsgehalt und Trocknungsgrad beeinflussen den Spaltwiderstand.

Die Scheitabmessungen müssen innerhalb der vom Hersteller angegebenen Mindest- und Höchstgrenzen liegen. Der angegebene maximale Durchmesser ist eine Maßgrenze; die tatsächliche Spaltleistung hängt auch von Form und Zustand des Holzes ab. Bei übermäßigem Widerstand am Spaltkeil unterbrechen Sie den Vorgang und positionieren Sie das Scheit neu, um eine länger anhaltende Überlastung der Maschine zu vermeiden.

Das Scheit muss stabil und korrekt mittig auf der Auflage stehen. Richten Sie die Holzfasern möglichst in Spaltrichtung aus. Arbeiten Sie nicht mit quer, schräg oder instabil liegenden Scheiten, da diese sich während des Arbeitszyklus bewegen könnten.

Bearbeiten Sie jeweils nur ein Scheit. Stapeln Sie keine Scheite und verwenden Sie keine zusätzlichen Holzstücke zum Ausgleichen unebener Auflagen. Halten Sie den Arbeitsbereich frei von Resten und Hindernissen, die den Bediener oder die Maschinenbewegung beeinträchtigen könnten.

Der Holzspalter ist ausschließlich zum Spalten von Stämmen und Scheiten geeignet, die den Maschinenspezifikationen entsprechen. Verwenden Sie ihn nur bestimmungsgemäß und verarbeiten Sie keine Steine, Metalle, Baumaterialien oder andere ungeeignete Gegenstände.

Prüfen Sie vor dem Einschalten den Zustand der Maschine, der Sicherheitseinrichtungen und des Netzkabels. Halten Sie während des Betriebs Hände und andere Körperteile von Spaltkeil, Kolben und Quetschstellen fern. Tragen Sie geeignete persönliche Schutzausrüstung wie Handschuhe, Sicherheitsschuhe und Schutzbrille.

Vor Reinigung, Kontrolle oder Wartung schalten Sie den Holzspalter aus und ziehen Sie den Netzstecker. Führen Sie die vorgesehenen regelmäßigen Kontrollen durch und beachten Sie die Herstellervorgaben, um Funktion und Sicherheit dauerhaft zu erhalten.
