Ceccato BULL SPLT16TC-650 - Traktor-Holzspalter - Vertikal

Traktor-Holzspalter SPLT16-650

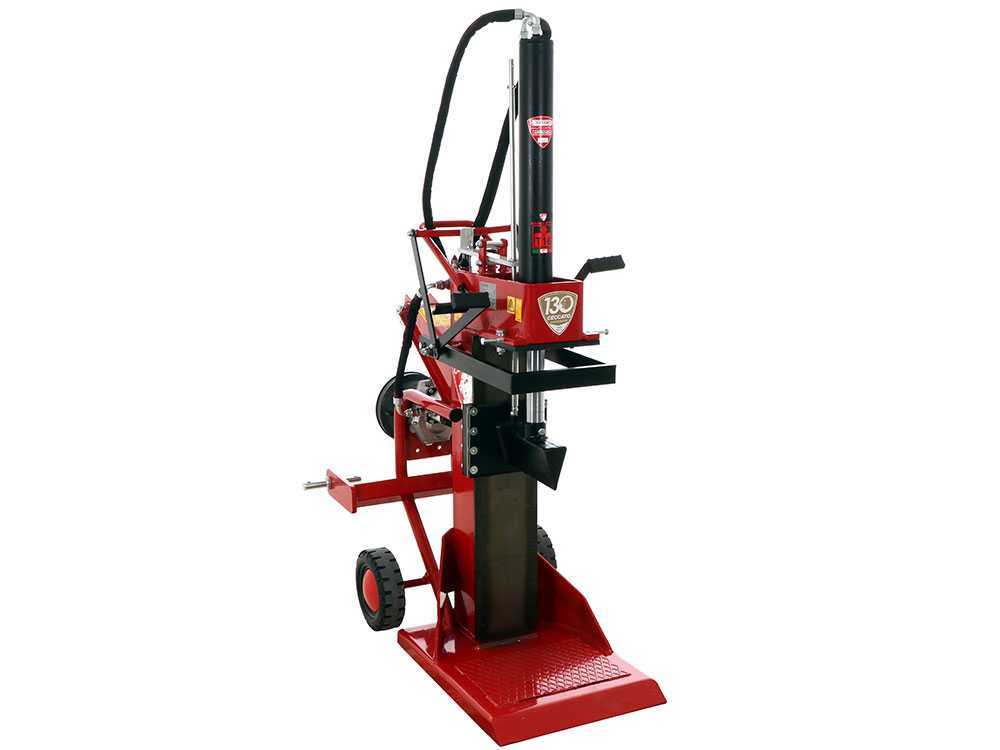

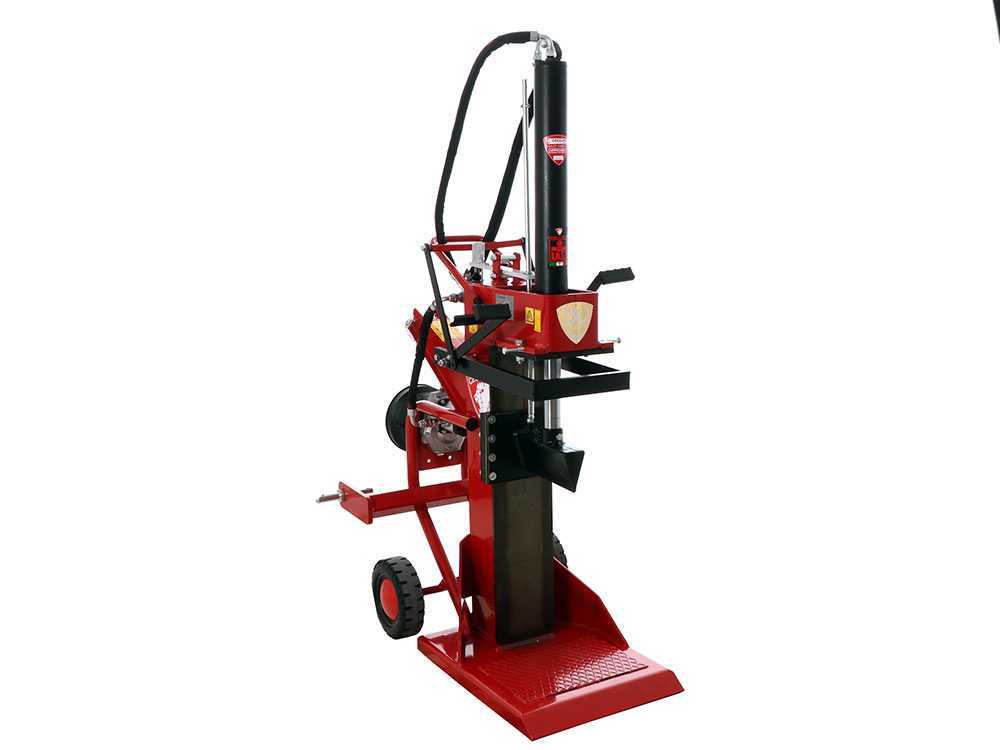

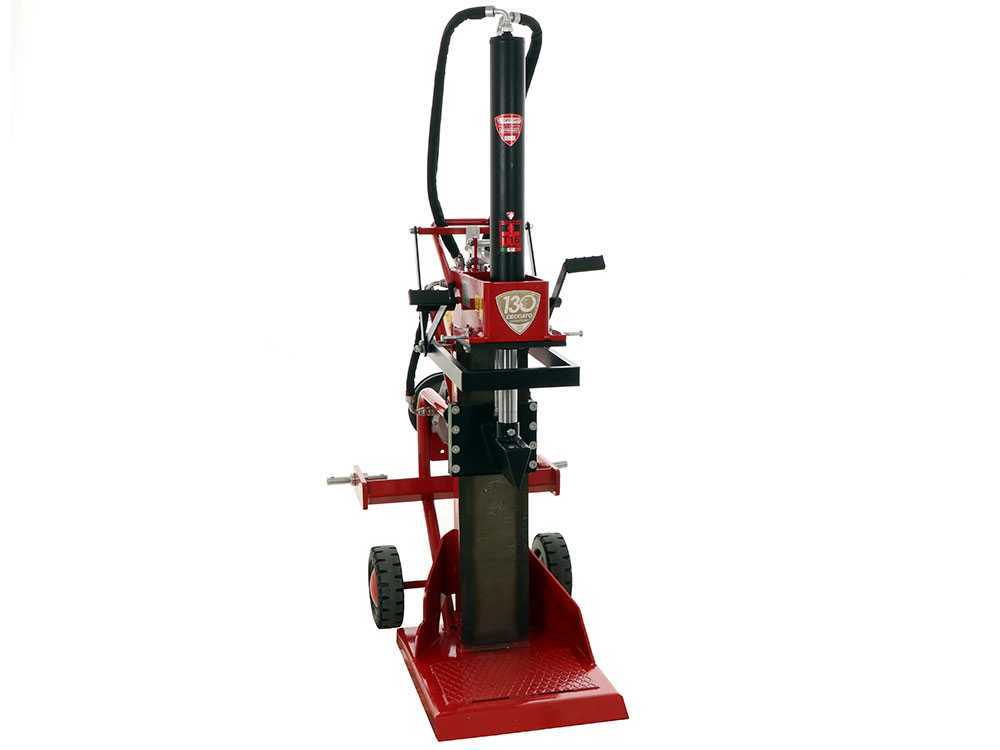

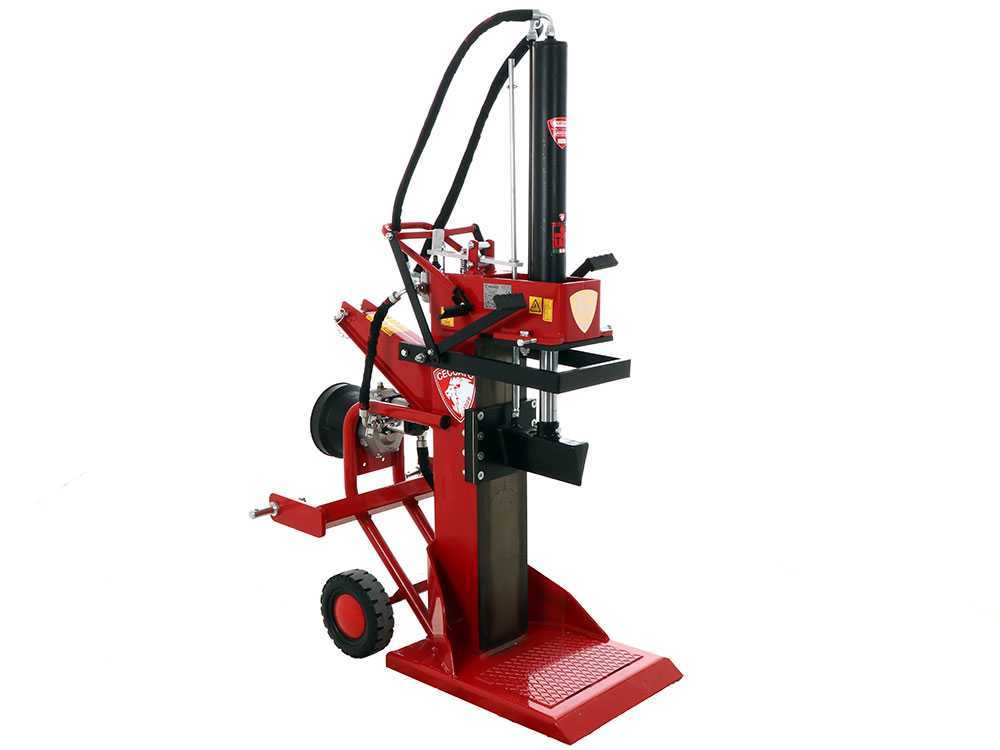

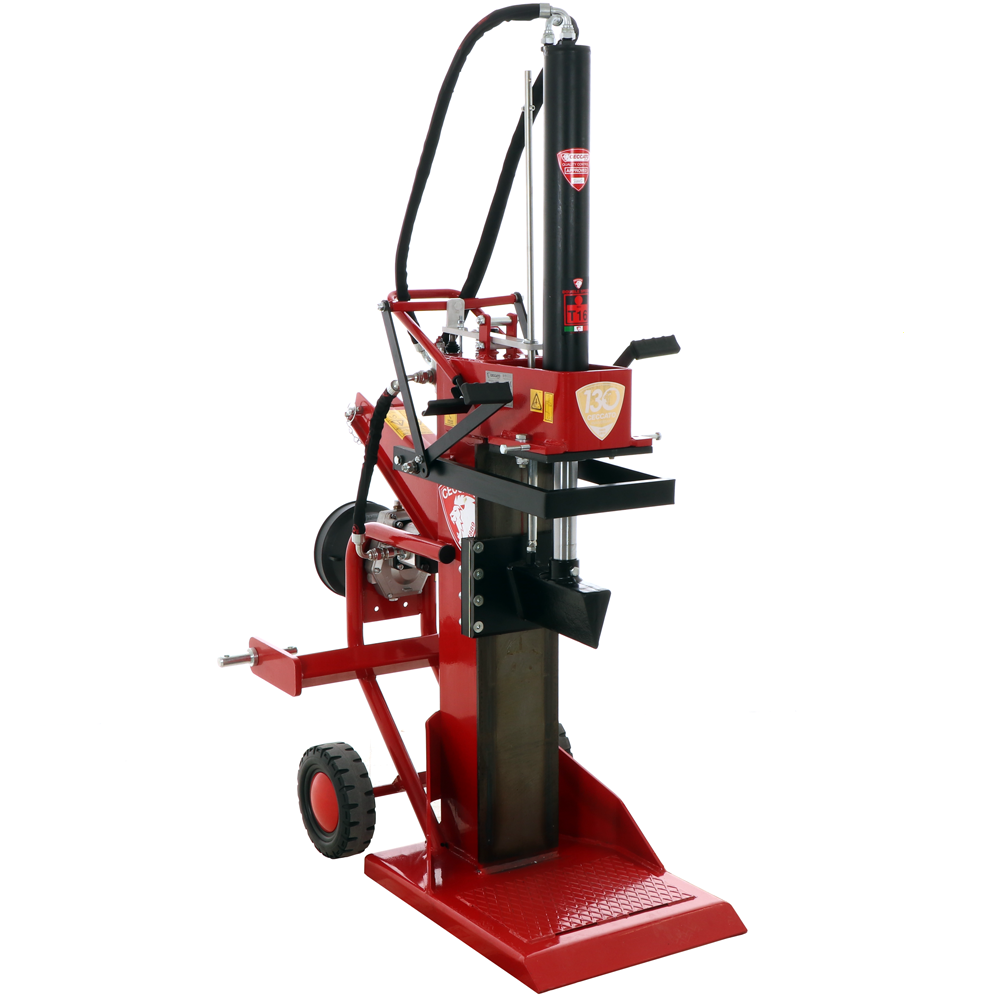

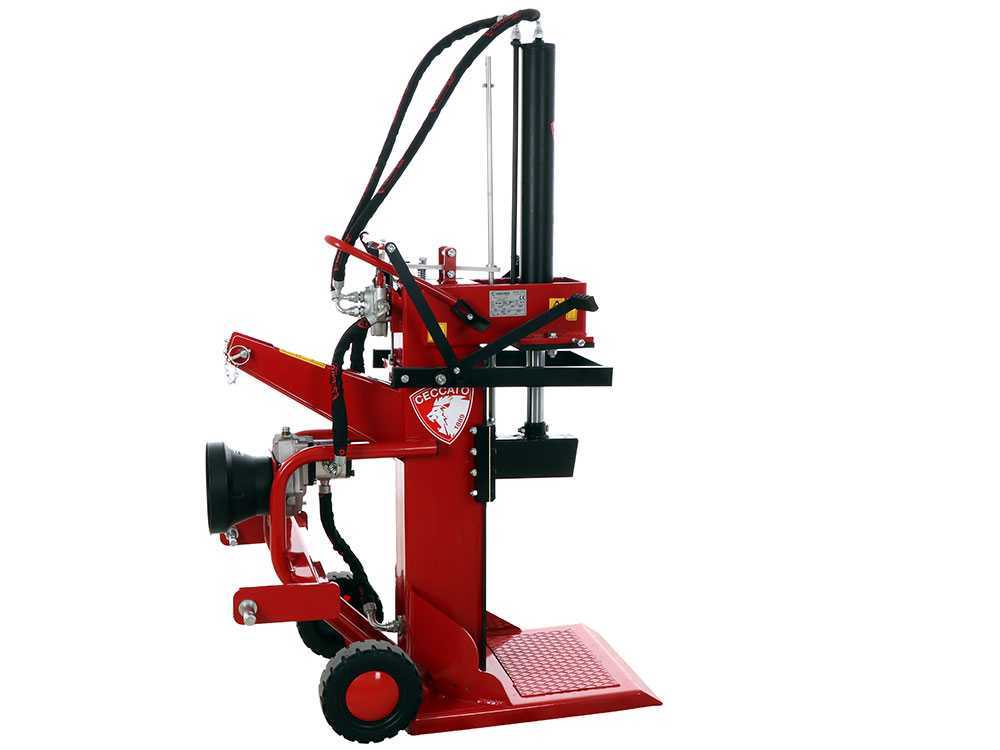

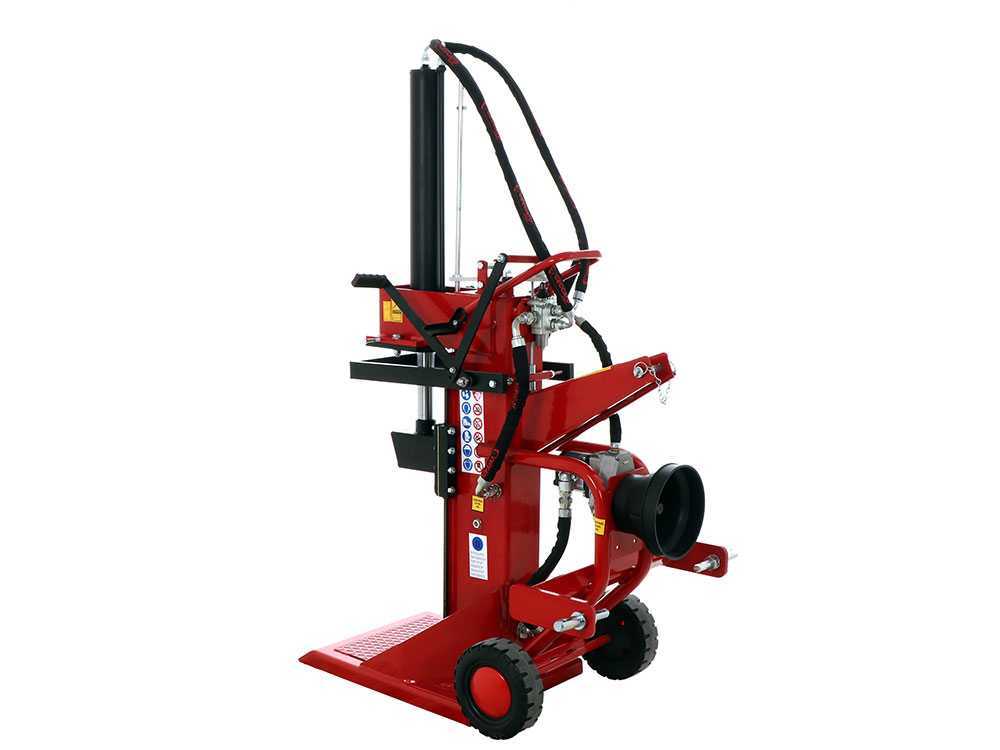

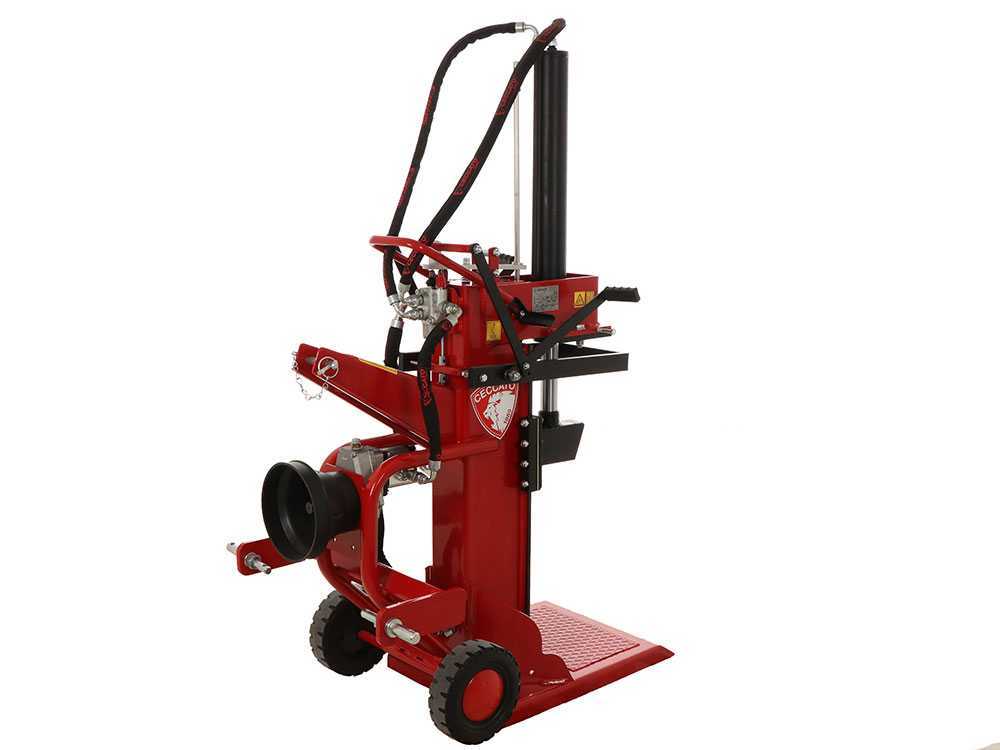

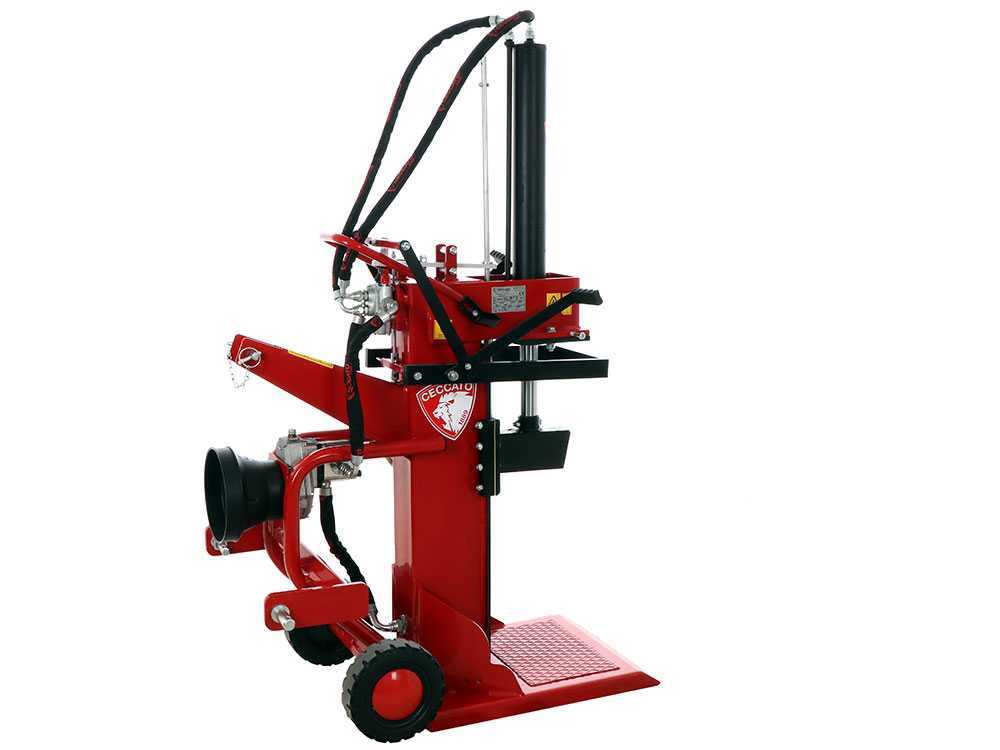

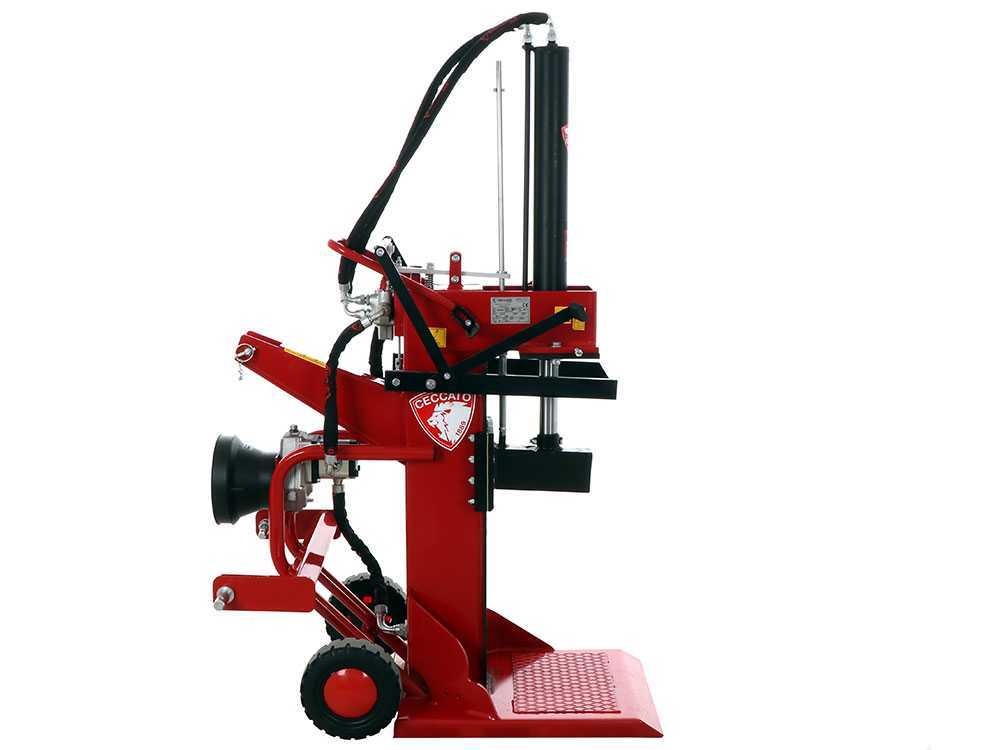

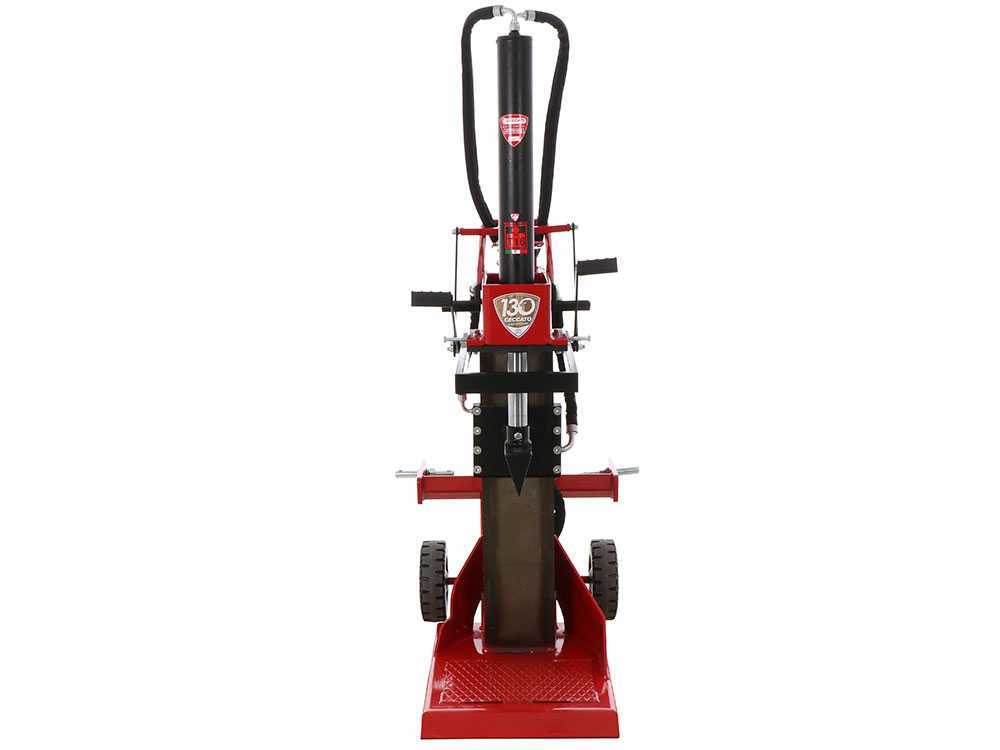

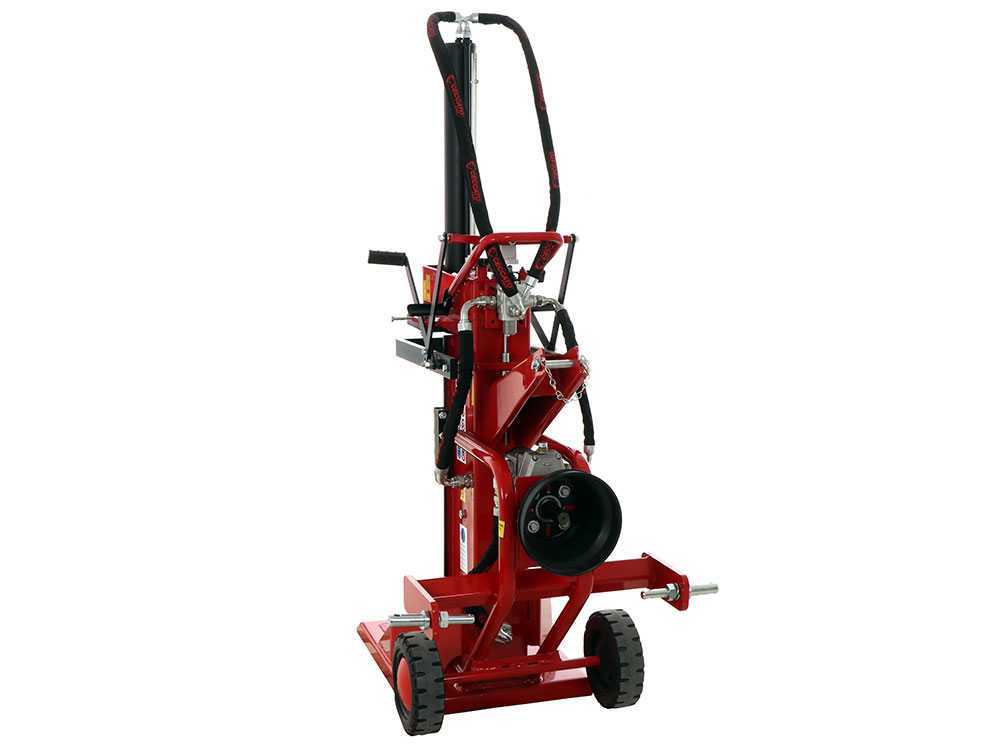

Der Bull SPLT16TC-650 von Ceccato Olindo ist ein vertikaler, traktorbetriebener Holzspalter für intensive Nutzung.

Ein großes Messer wird über Gleitstücke entlang einer starken Stahlführung geführt, die selbst unter höchster Belastung den Zylinder schützt.

Der Bull SPLT16TC-650 wird über eine Gelenkwelle an der Traktorzapfwelle betrieben. Mit 16 Tonnen Spaltkraft spaltet er verholzte Scheite unterschiedlicher Größe bis maximal 67 cm Höhe.

Der Ceccato Bull SPLT16TC-650 kann bis zum Boden spalten. Er besitzt einen Sicherheitsbügel, eine automatische, einstellbare Endlagensteuerung und sämtliche Sicherheitseinrichtungen zum Schutz des Benutzers.

Der Ceccato Bull Holzspalter wird vollständig in Italien hergestellt.

Dieses Gerät gehört zur Bull-Holzspalterreihe von Ceccato Olindo.

Die außergewöhnliche Sicherheit der Ceccato Olindo Holzspalter

SPALTKEIL: Um 3° zur Säule geneigter Keil.

GRUNDPLATTE: Die 55 mm starke Auflage erhöht die Stabilität. Die Grundplatte lässt sich bis 100 mm über die Kante des Spaltkeils hinaus erweitern.

HUB: Am Hubende verbleiben 100 mm Abstand zwischen Spaltkeil und Auflageplatte.

OBERE BEDIENHEBEL: Verkürzte Hebel zur Einhaltung der Norm.

BEDIENHEBEL DER UNTEREN ARME: Verkürzte Hebel in den Scheithaltearmen, deren Anordnung den vorgeschriebenen Höhenmaßen entspricht. Ihre Form verhindert außerdem, dass das Scheit zum Bediener fällt.

HYDRAULIKSCHLÄUCHE: Der vergrößerte Schlauchdurchmesser ermöglicht eine niedrigere Öltemperatur. Eine mit Ceccato Olindo bedruckte Gewebehülle mit Stahlverschlüssen schützt die Schläuche. Bei Schlauchbruch oder Platzen wird das Öl darin ohne Unfallrisiko zerstäubt.

SCHEITHEBER: Vorbereitete Installation einer Hebevorrichtung, die mit der Bewegung des Spaltkeils synchronisiert ist.

Jedes Holzspaltermodell trägt die vorgeschriebenen Piktogramme. Sämtliche Betriebs- und Wartungsanleitungen sind aktualisiert.

Die Ceccato Holzspalter entsprechen DIN EN 609-1:2017.

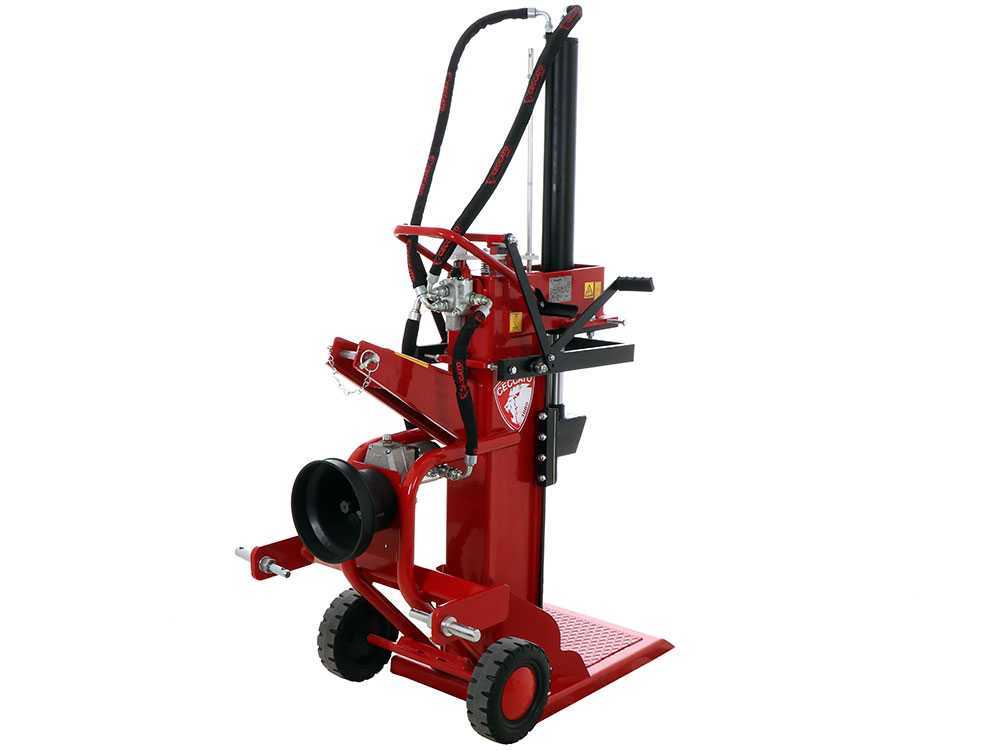

Gelenkwellenantrieb am Traktor

Dieser Holzspalter wird mit der Gelenkwelle des Traktors verbunden.

Eine leistungsfähige Hydraulikpumpe mit maximal 230 bar Druck und 40 l/min Förderleistung liefert das Öl aus dem Tank an den als Druckelement dienenden Hydraulikzylinder.

Der Maschinenkörper dient als Hydrauliköltank.

Die Dreipunktaufnahme an der robusten Konstruktion gewährleistet den Anschluss am Traktor.

Detail des Übersetzungsgetriebes mit gehärteten Stahlzahnrädern im Ölbad und Innenverkleidung aus Aluminiumguss.

Das Getriebe überträgt das Motordrehmoment des Traktors mittels Gelenkwelle an die Hydraulikpumpe.

Spaltkeil und Kolben

Mit 16 Tonnen Spaltkraft spaltet dieser Holzspalter astige Scheite unterschiedlicher Größe bis maximal 67 cm Länge.

Dies ermöglicht der außergewöhnlich robuste, große Kolbenzylinder mit 90 mm Außendurchmesser und 50 mm Innendurchmesser.

Der Kolben wird über Gleitstücke entlang einer Stahlführung geführt, die auch unter höchster Belastung den Zylinder schützt. Seitliche Führungen aus hochdichtem ABS mit austauschbarer Bronzekontaktauflage stützen ihn.

Die Führungen bestehen aus einem besonders widerstandsfähigen, verschleißfesten Material. Ihre Gleitauflage aus Bronze schützt die tragende Stahlplatte am Hauptkörper des Holzspalters.

Der Spaltkeil besteht aus besonders widerstandsfähigem gegossenem Stahlguss und ist 26 cm breit.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Kolbenhub eingestellt werden.

Bedienelemente und Einstellung der Arbeitsgeschwindigkeit

Der Holzspalter besitzt eine Zylinderbetätigung mit variabler Geschwindigkeit.

Die beiden Bedienhebel müssen zwingend vom Bediener mit beiden Händen betätigt werden, um Unfälle zu vermeiden.

Bei leichtem Druck bewegt sich der Druckzylinder mit hoher Geschwindigkeit und geringer Druckkraft, bis er das Holz berührt.

Bei stärkerem Druck wird der Kolben deutlich langsamer, während die Druckkraft am Spaltkeil auf bis zu 16 Tonnen steigt.

Die einfache oder doppelte Geschwindigkeit wird durch stärkeren oder schwächeren Druck auf die Bediengriffe gewählt. Sobald der Keil das Scheit berührt, drückt der Bediener stärker auf die Griffe, damit die gesamte Maschinenkraft auf das Spalten konzentriert wird.

Hauptmerkmale

Der Holzspalter besteht aus besonders starken, emaillierten Stahlplatten, die einen äußerst widerstandsfähigen Rahmen bilden. Anders als die meisten Holzspalter mit H-Profil-Rahmen besitzt der Ceccato Holzspalter eine verstärkte Kastenstruktur mit einer flachen vorderen Platte, auf der der Spaltkeil gleitet. Diese Gleitplatte besteht aus hochfestem gehärtetem Stahl, der noch härter ist als der Stahl der Rahmenkonstruktion. Das Ergebnis sind ein besonders stabiler Rahmen und eine praktisch unverwüstliche Tragstruktur.

Räder erleichtern den Transport. Die Maschine ist perfekt ausbalanciert und lässt sich mit dem Kippgriff und den Transporträdern mit 27 cm Durchmesser auch von einer Person bewegen.

Die Grundplatte ist 55 mm hoch und erhöht die Stabilität. Sie ragt über die flache Gleitplatte des Spaltkeils hinaus und erreicht eine Gesamtlänge von 69 cm.

In besonderen Situationen kann das Gerät an seiner Hebeaufnahme angehoben werden.

Die Maschine wurde unter Berücksichtigung sämtlicher geltender Normen für sichere Bedienung gebaut.

Weitere Merkmale

Vorrichtung zum Blockieren des Keilrücklaufs bei eingeklemmten Scheiten. Durch Drücken der oberen Halterung erfolgt der Kolbenrücklauf korrekt. Dies ermöglicht sicheres Arbeiten und beseitigt die Gefahr von Hand- und Handgelenkverletzungen.

Detail des professionellen Hydraulik-Steuerblocks.

Detail des Schutzes am Traktoranschluss.

Detail des Hydrauliköltankverschlusses.

Detail der Hydraulikölstandsanzeige.

Detail der außergewöhnlich starken Grundplatte.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Hub am Einstellzylinder mithilfe des Spannschlüssels angepasst werden.

Detail der seitlichen Zylinderführungen aus hochdichtem ABS mit Bronzekontaktauflage.

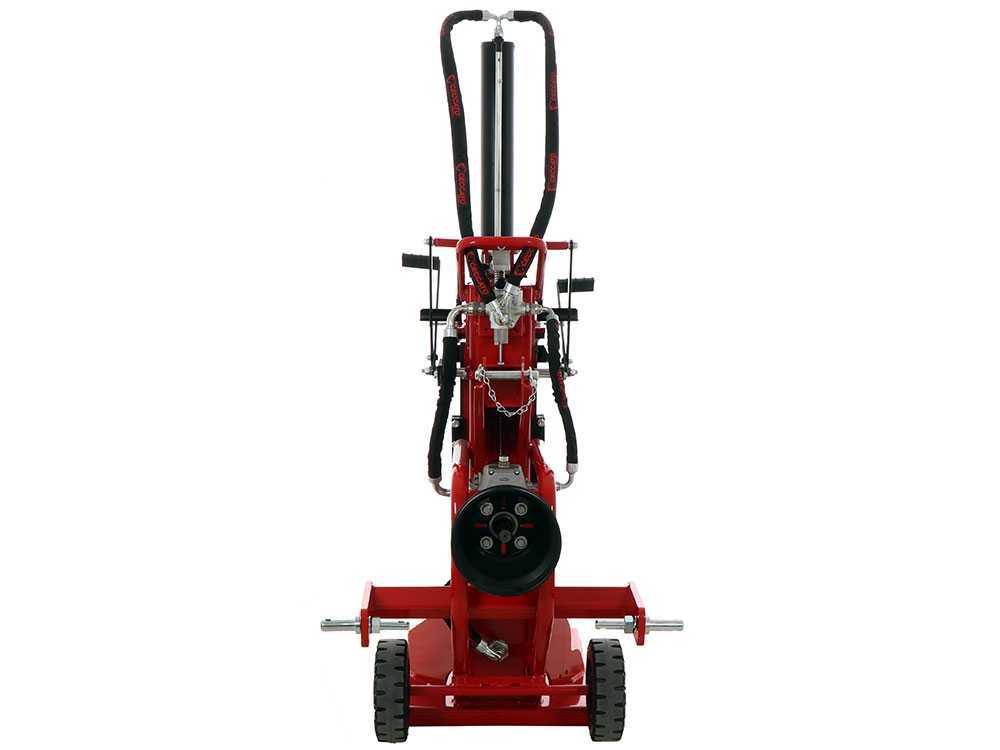

Detail der Dreipunktaufnahme für den Traktor.
