Ceccato olindo SPLE20 - Elektro-Holzspalter - vertikal - 400V

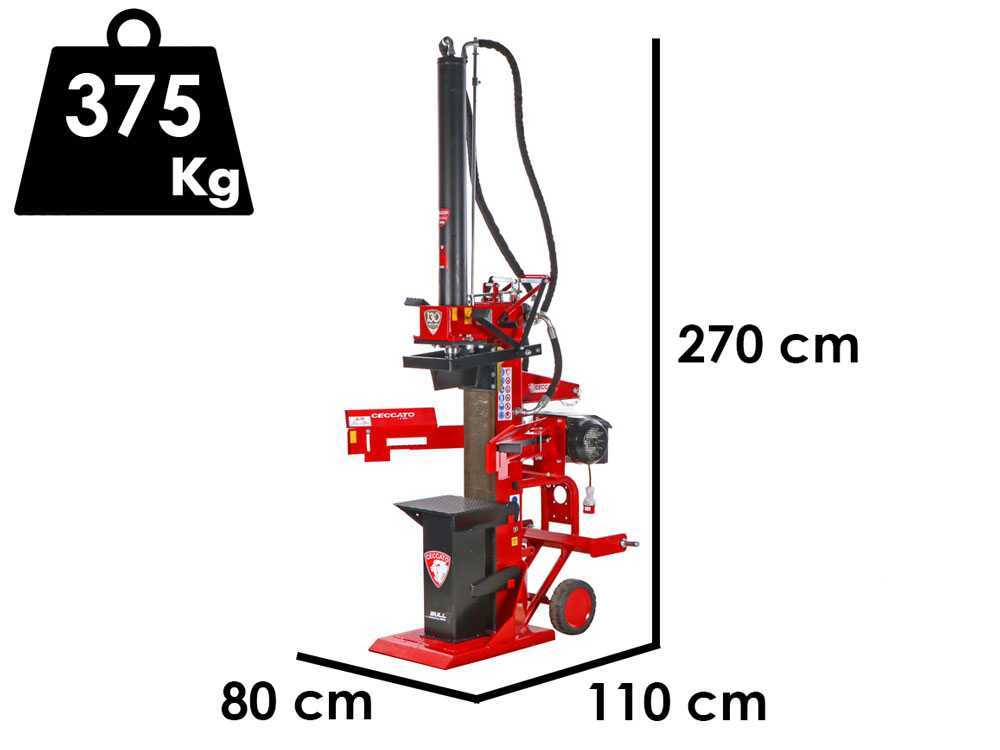

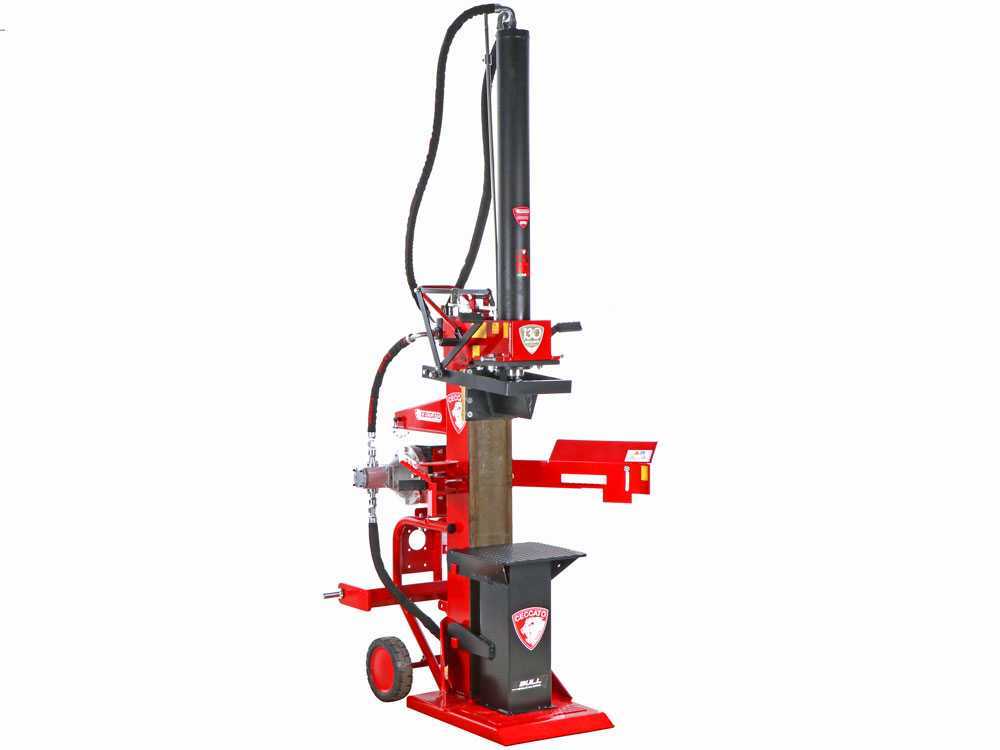

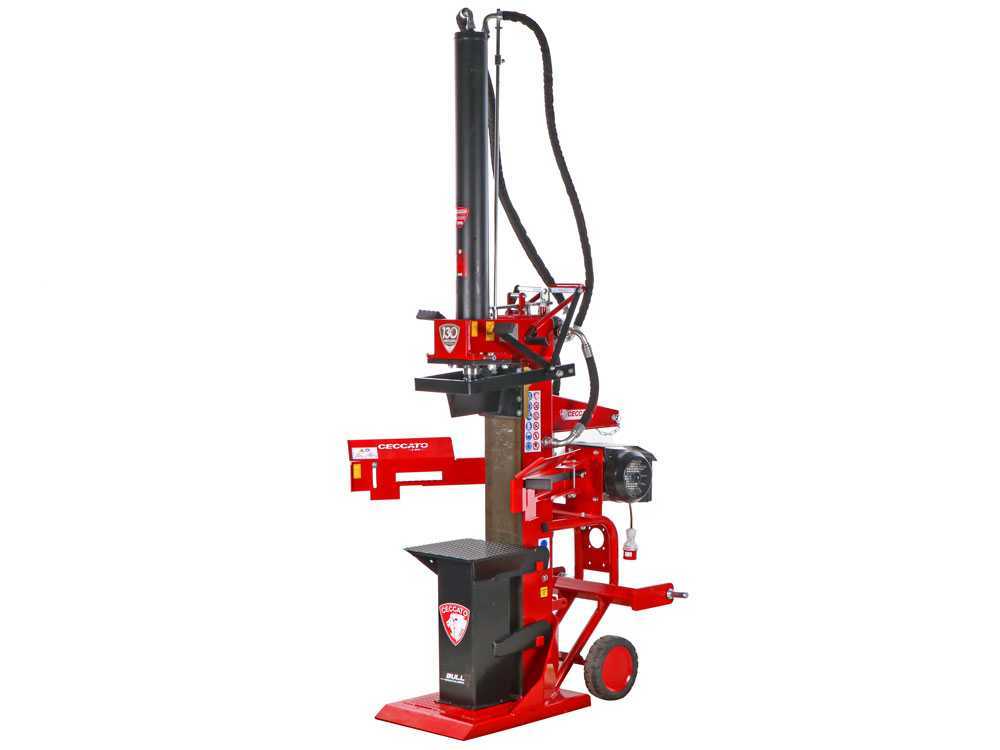

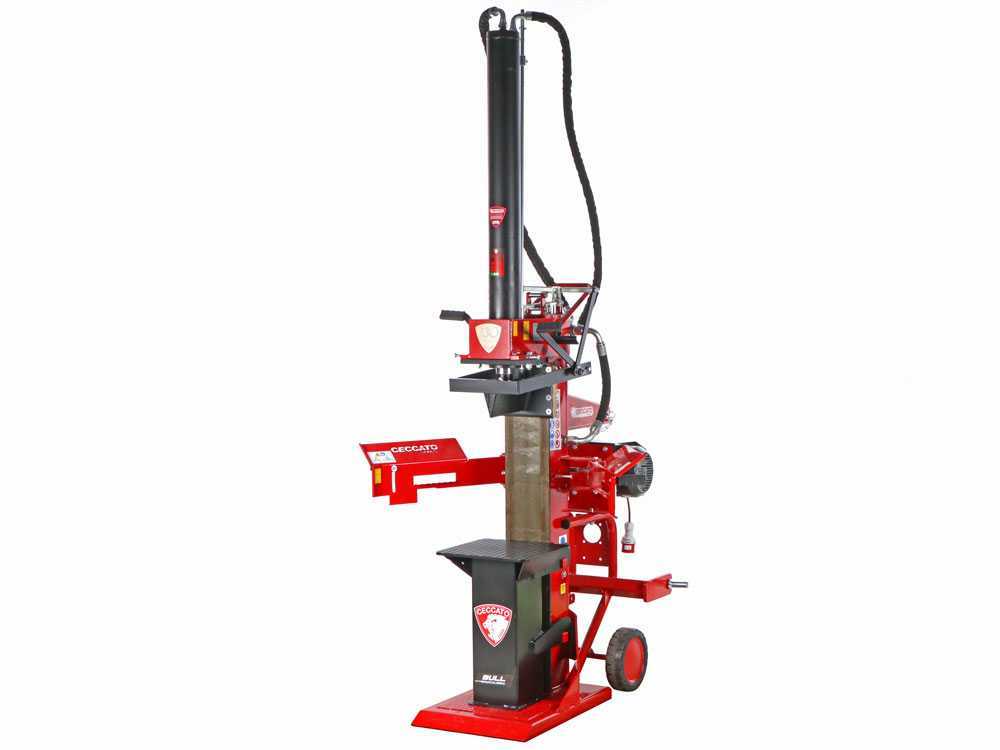

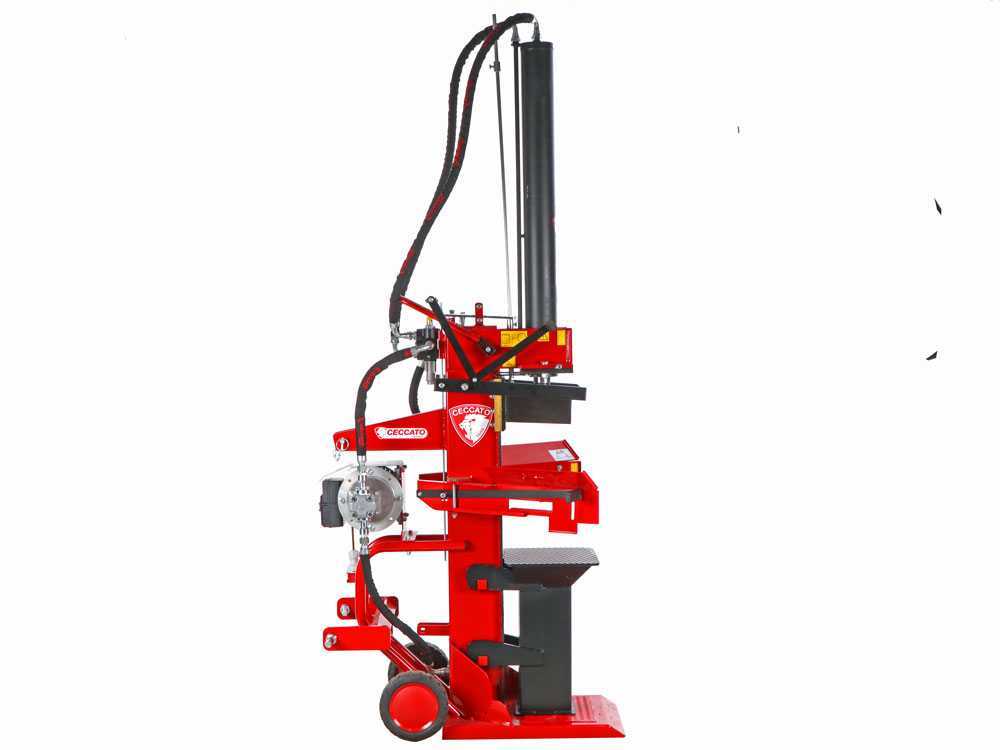

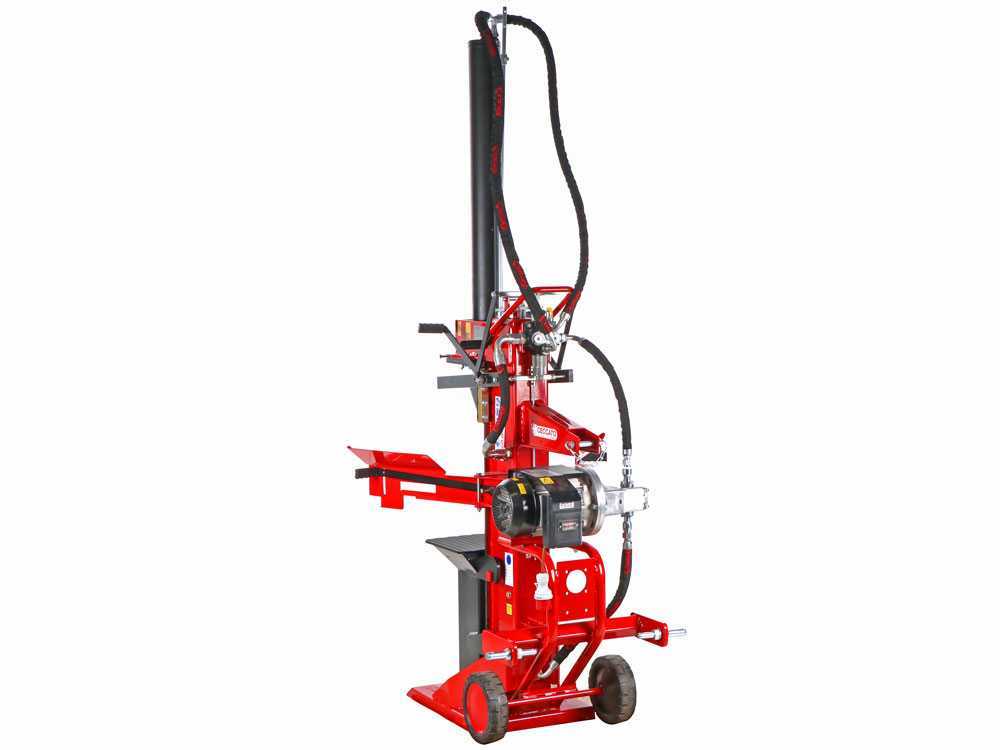

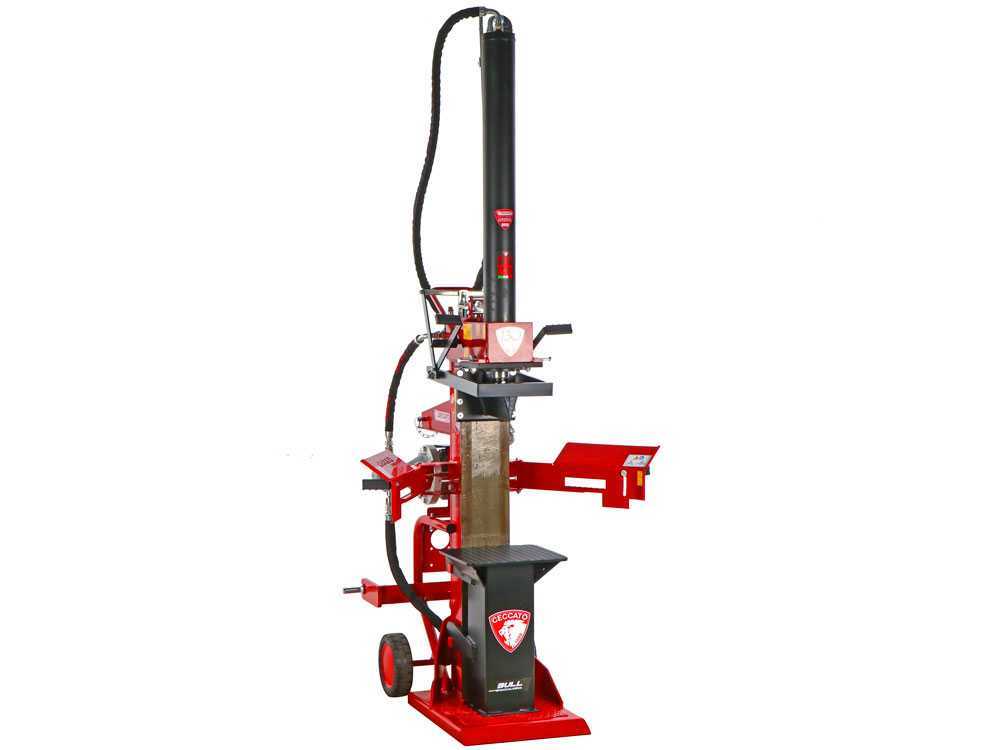

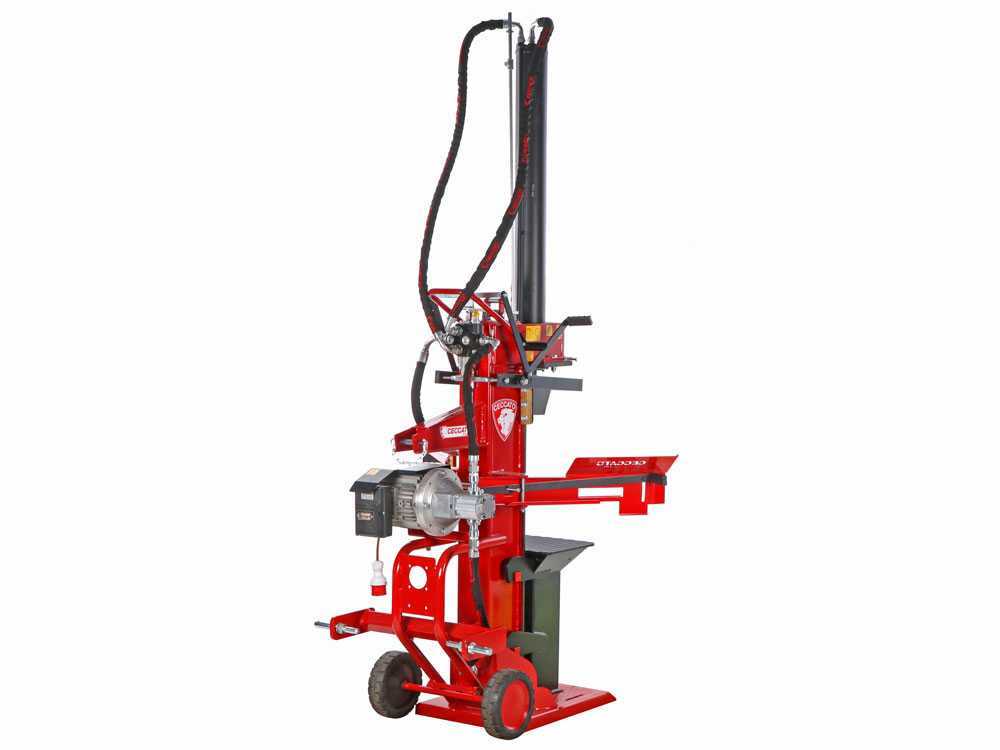

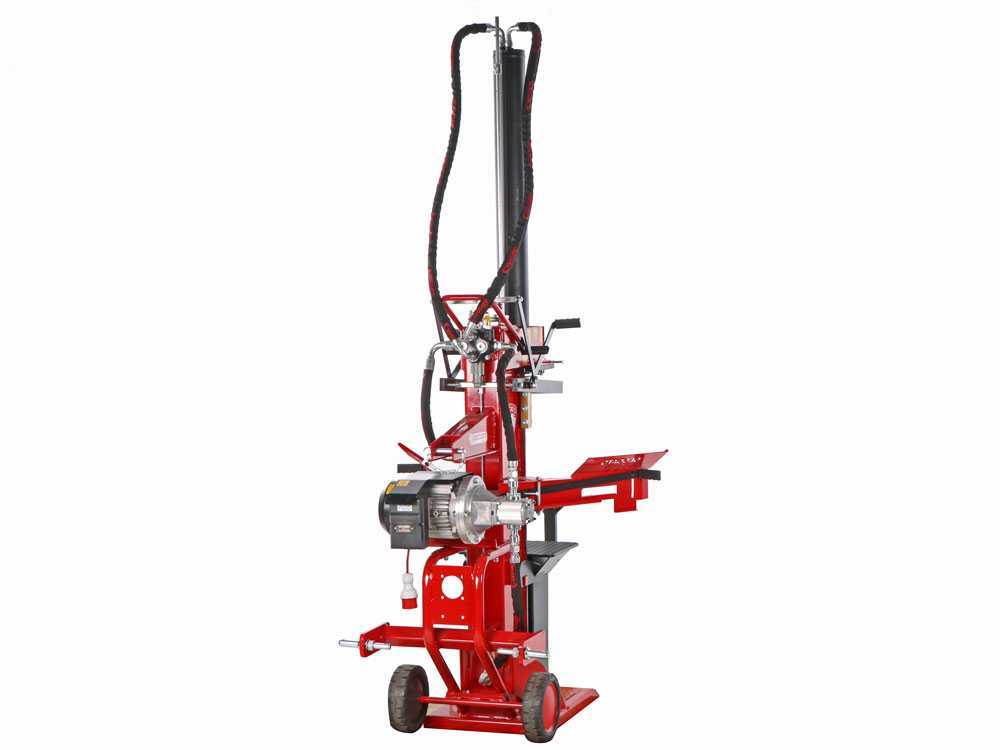

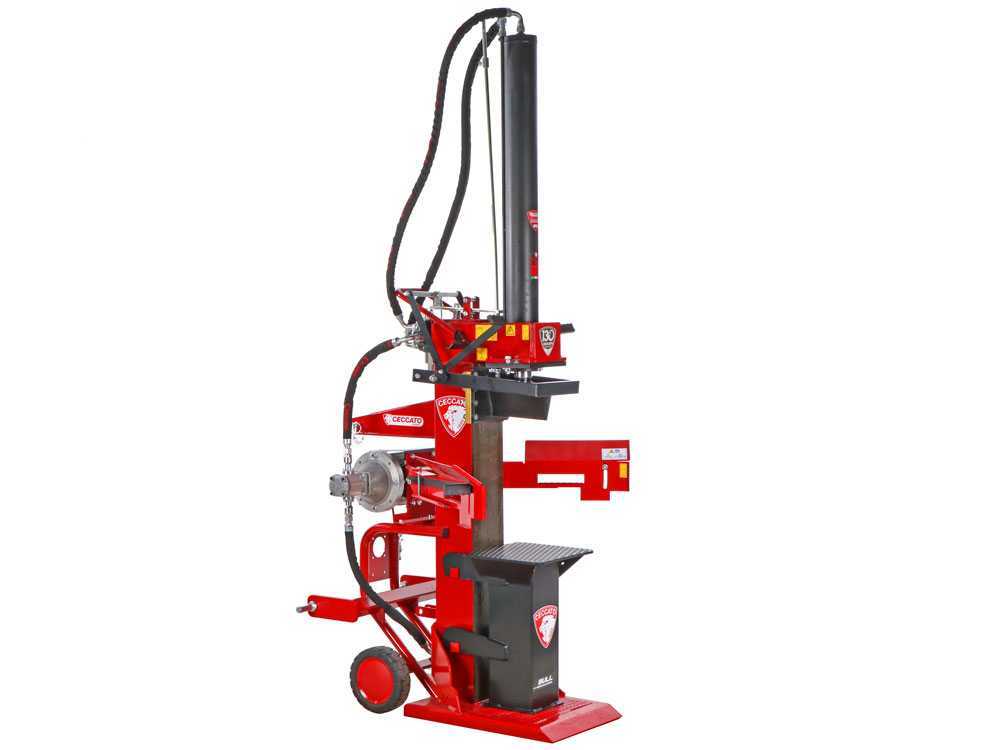

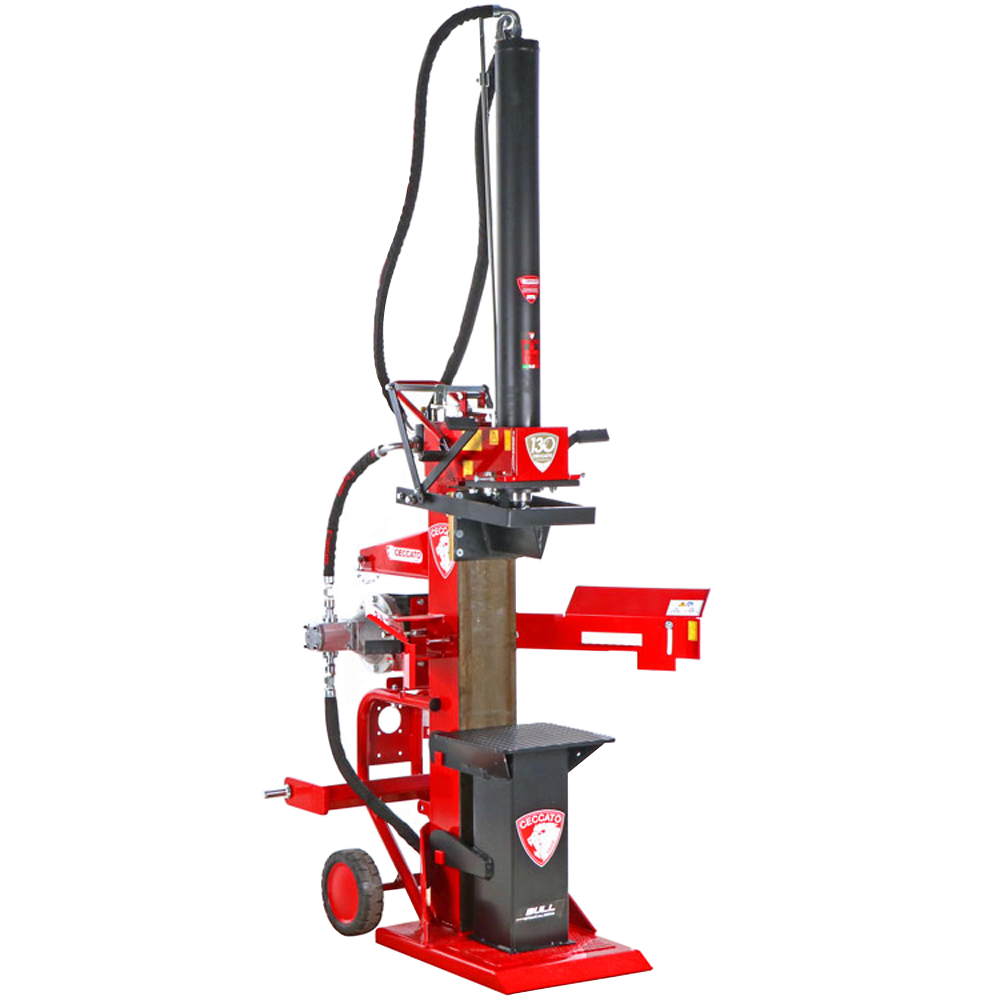

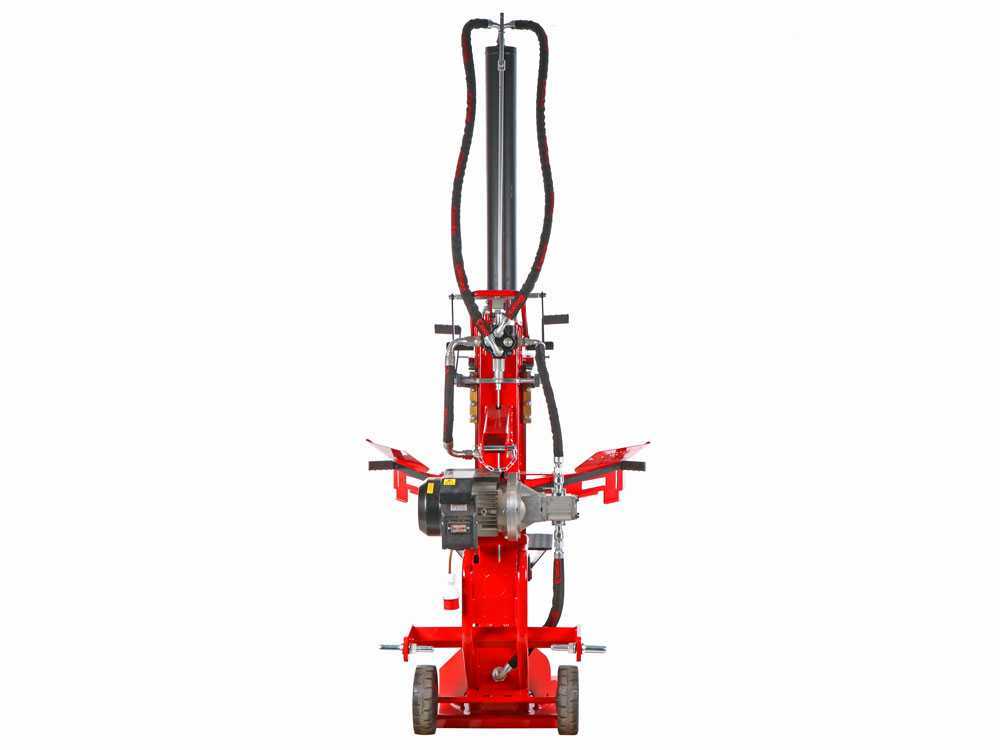

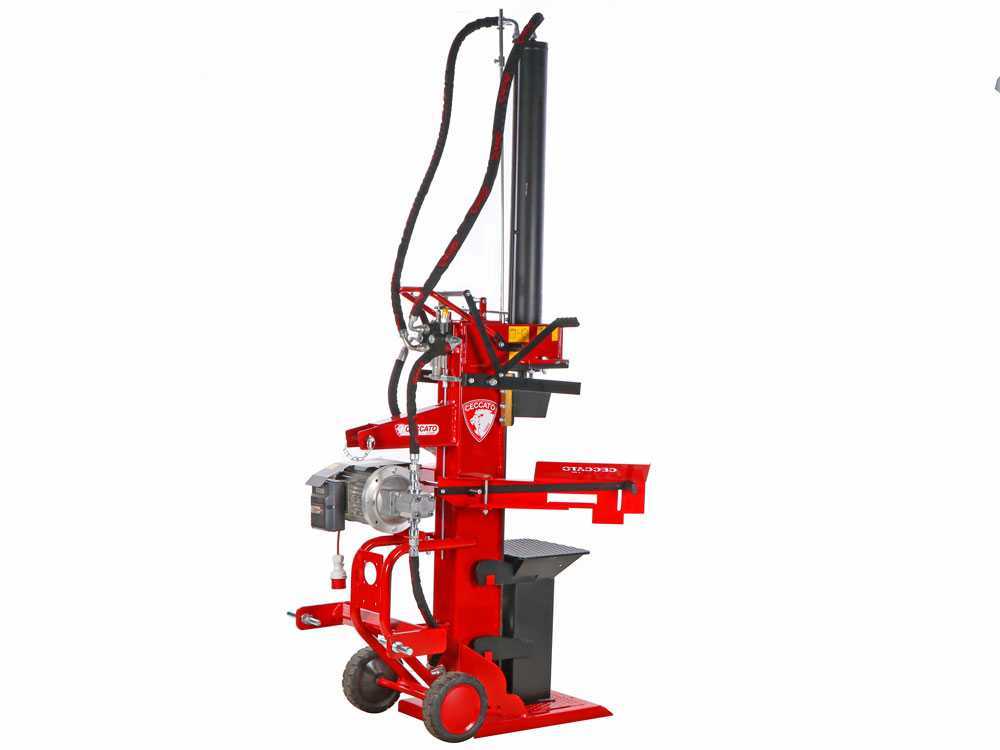

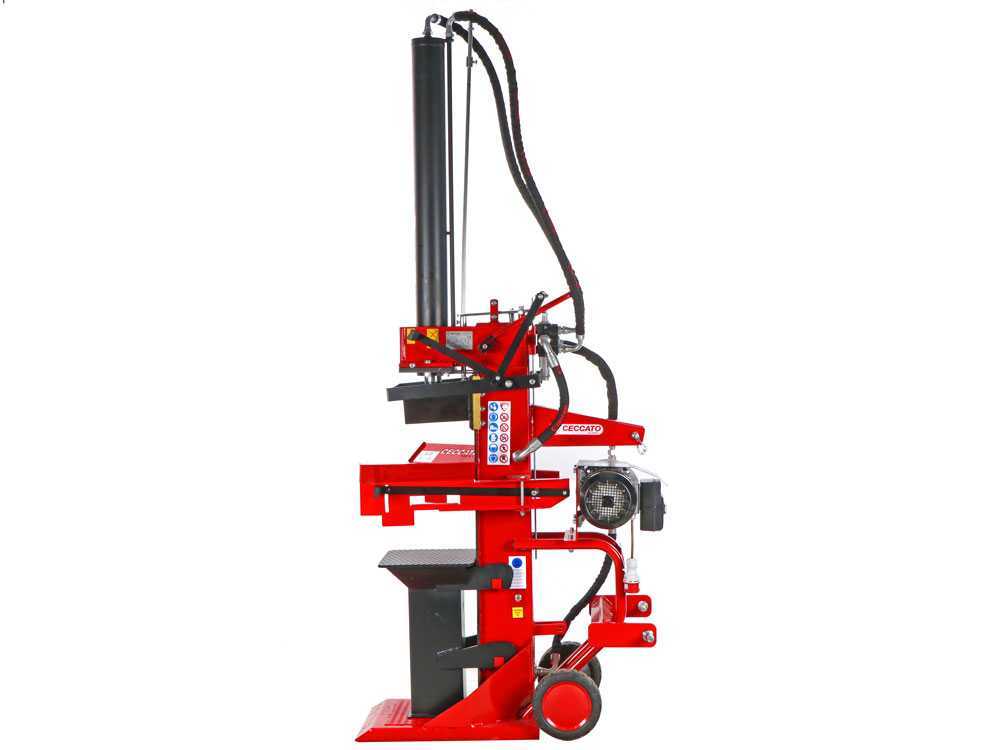

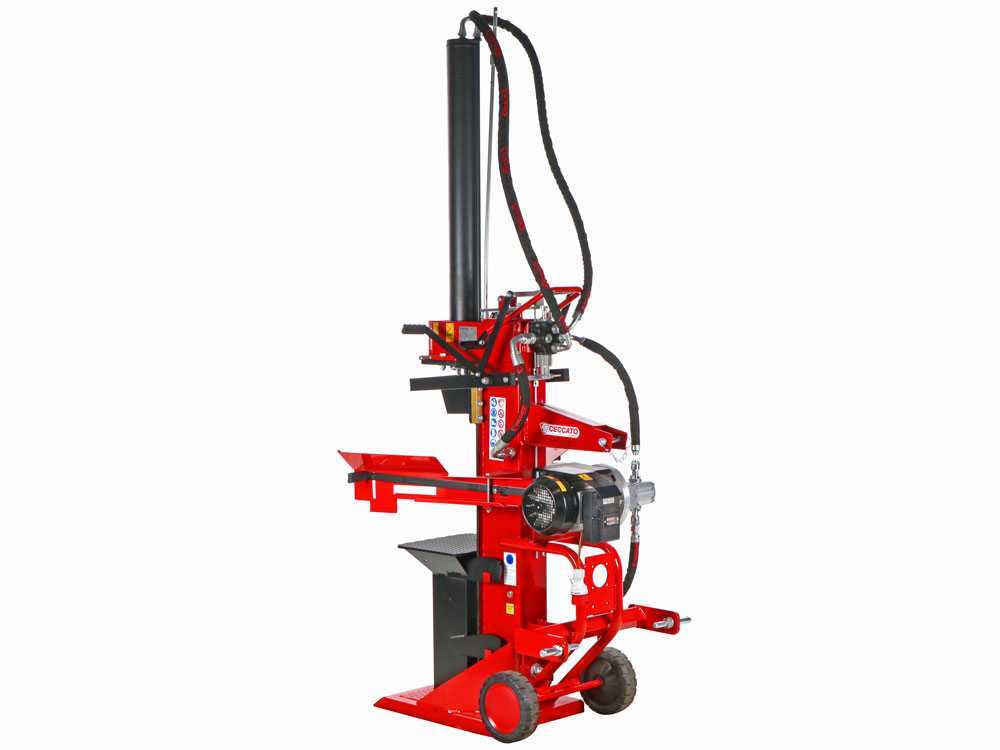

Ceccato Olindo SPLE20 Vertikal-Holzspalter

Der Ceccato Olindo Bull SPLE20 ist ein hochwertiges, robustes und zuverlässiges Werkzeug für intensive professionelle Arbeiten.

Ein großer Spaltkeil auf einer besonders starken Stahlführung schützt den Zylinder selbst unter höchster Belastung.

Vielseitiger Elektroantrieb mit einem 7,5-PS-Drehstrommotor.

20 Tonnen Spaltkraft zum Spalten auch astiger Scheite bis 114 cm Höhe und 65 cm Durchmesser. Zylinderhub: 110 cm. Zwei Geschwindigkeiten, eine langsame und eine schnelle, werden durch den Druck auf die Bedienhebel gewählt.

Sicherheitsbügel, automatische einstellbare Endlagensteuerung und sämtliche Schutzeinrichtungen für sicheren professionellen Betrieb.

Einklappbarer Kolben erleichtert die Lagerung und Anpassung an den verfügbaren Platz.

Vollständig in Italien hergestellt. Dieses Gerät gehört zur Bull-Holzspalterreihe von Ceccato Olindo und steht für italienische Qualität, Effizienz, Widerstandsfähigkeit und Zuverlässigkeit.

Die besondere Sicherheit der Ceccato Olindo Holzspalter

SPALTKEIL: Um 3° zur Säule geneigt.

GRUNDPLATTE: 50 mm stark für erhöhte Stabilität. Die Grundplatte ragt 100 mm über den Spaltkeilrand hinaus.

HUB: Am Hubende verbleiben 100 mm Abstand zur Auflageplatte.

OBERE BEDIENHEBEL: Entsprechend den Vorschriften verkürzt.

UNTERE BEDIENARME: Verkürzte Hebel in den Scheithaltearmen, angeordnet gemäß den vorgeschriebenen Höhenmaßen. Ihre Form verhindert, dass das Scheit zum Bediener fällt.

HYDRAULIKSCHLÄUCHE: Größerer Durchmesser für niedrigere Öltemperaturen. Schutz durch eine mit Ceccato Olindo bedruckte Textilhülle mit Stahlnägeln. Bei Schlauchbruch hält sie das Öl zurück und verteilt es als Sprühnebel, um Verletzungen zu vermeiden.

STAMMHEBER: Mit der Spaltkeilbewegung synchronisierte Hebevorrichtung.

Alle Maschinenmodelle tragen die vorgeschriebenen Piktogramme. Sämtliche Bedienungs- und Wartungsanleitungen werden aktualisiert.

Ceccato Holzspalter entsprechen DIN EN 609-1:2017.

Elektroantrieb

400-V-Drehstrommotor mit 7,5 PS und 5500 W Leistung.

Der Elektromotor treibt eine leistungsfähige Hydraulikpumpe mit maximal 230 bar an.

Der Maschinenkörper dient als Hydrauliköltank.

Die leistungsfähige Hydraulikpumpe halbiert die Bearbeitungszeit und steigert den Durchsatz.

Die Pumpe ist mit einem großen professionellen Hydraulik-Steuerblock verbunden, der speziell für den Druck im Hydraulikkreislauf ausgelegt ist.

Spaltkeil und Zylinder mit 1100 mm Hub

Mit 20 Tonnen Druckkraft verarbeitet dieser Holzspalter astige Scheite bis 114 cm Höhe. Zusätzliche Bedienelemente oben an der Maschine ermöglichen das Spalten sehr großer Scheite.

Außergewöhnlich robuster, großer Kolbenzylinder mit 125 mm Außen- und 70 mm Innendurchmesser.

Der 1100-mm-Kolben wird über Gleitstücke entlang einer Stahlführung geführt, die selbst unter höchster Belastung den Zylinder schützt. Seitliche Führungen aus hochdichter Bronze mit austauschbarer Kontaktauflage stützen ihn.

Die Führungen bestehen aus einem besonders widerstandsfähigen, verschleißfesten Material. Ihre Gleitauflage aus Bronze schützt die tragende Stahlplatte am Hauptkörper des Holzspalters.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten lässt sich der Hub am Einstellzylinder mithilfe des Spannschlüssels anpassen.

Demontierbarer, einklappbarer Kolben zur Verringerung der Maschinenhöhe.

Bedienelemente und Einstellung der Arbeitsgeschwindigkeit

Der Holzspalter besitzt eine Zylinderbetätigung mit variabler Geschwindigkeit und doppelte Bedienelemente.

Detail der oberen und unteren Bedienelemente.

Die beiden Bedienhebel müssen zwingend vom Bediener mit beiden Händen betätigt werden, um Unfälle zu vermeiden.

Bei leichtem Druck bewegt sich der Druckzylinder mit hoher Geschwindigkeit und geringer Druckkraft, bis er das Holz berührt.

Bei stärkerem Druck wird der Kolben deutlich langsamer, während die Druckkraft am Spaltkeil auf bis zu 20 Tonnen steigt.

Die einfache oder doppelte Geschwindigkeit wird durch stärkeren oder schwächeren Druck auf die Bediengriffe gewählt. Sobald der Keil das Scheit berührt, drückt der Bediener stärker auf die Griffe, damit die gesamte Maschinenkraft auf das Spalten konzentriert wird.

Hauptmerkmale

Der Holzspalter besteht aus besonders starken, emaillierten Stahlprofile, die einen äußerst widerstandsfähigen Rahmen bilden. Anders als die meisten Holzspalter mit H-Profil-Rahmen besitzt der Ceccato Holzspalter eine verstärkte Kastenstruktur mit einer flachen vorderen Platte, auf der der Spaltkeil gleitet. Diese Gleitplatte besteht aus hochfestem gehärtetem Stahl, der noch härter ist als der Stahl der Rahmenkonstruktion. Das Ergebnis sind ein besonders stabiler Rahmen und eine praktisch unverwüstliche Tragstruktur.

Detail der Transporträder mit 27 cm Durchmesser.

Detail der Hebeaufnahme.

Die Maschine wurde unter Berücksichtigung sämtlicher Branchennormen für sichere Bedienung gebaut.

Weitere Merkmale

Vorrichtung zum Blockieren des Keilrücklaufs bei eingeklemmten Scheiten. Beim Drücken der oberen Halterung stoppt der Kolbenrücklauf automatisch. Dies ermöglicht sicheres Arbeiten und beseitigt die Gefahr von Hand- und Handgelenkverletzungen.

Detail des Spaltkeils.

Detail der herausnehmbaren Auflage zum Spalten am Boden.

Detail des Hydrauliköltankverschlusses.

Detail der Hydraulikölstandsanzeige.

Detail des Ceccato Olindo Ölfilters: großer, professioneller, austauschbarer Patronenölfilter.

Detail der besonders starken Grundplatte.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten lässt sich der Hub am Einstellzylinder mithilfe des Spannschlüssels anpassen.

Detail der seitlichen Kolbenführungen aus hochdichtem ABS mit Bronzekontaktauflage.

Empfehlungen für die richtige Verwendung - Elektrische Holzspalter

Beachten Sie zur richtigen Verwendung eines elektrischen Holzspalters die Bedienungsanleitung und arbeiten Sie stets innerhalb der vom Hersteller vorgegebenen Grenzen. Eine sachgemäße Nutzung ermöglicht einen gleichmäßigeren Betrieb und begrenzt die Belastung der Maschine.

Beurteilen Sie vor Arbeitsbeginn die Holzbeschaffenheit. Astige, verdrehte, unregelmäßige oder kreuzfaserige Scheite können schwerer zu spalten sein und eine höhere Spaltkraft erfordern. Auch Holzart, Feuchtigkeitsgehalt und Trocknungsgrad beeinflussen den Spaltwiderstand.

Die Scheitabmessungen müssen innerhalb der vom Hersteller angegebenen Mindest- und Höchstgrenzen liegen. Der angegebene maximale Durchmesser ist eine Maßgrenze; die tatsächliche Spaltleistung hängt auch von Form und Zustand des Holzes ab. Bei übermäßigem Widerstand am Spaltkeil unterbrechen Sie den Vorgang und positionieren Sie das Scheit neu, um eine länger anhaltende Überlastung der Maschine zu vermeiden.

Das Scheit muss stabil und korrekt mittig auf der Auflage stehen. Richten Sie die Holzfasern möglichst in Spaltrichtung aus. Arbeiten Sie nicht mit quer, schräg oder instabil liegenden Scheiten, da diese sich während des Arbeitszyklus bewegen könnten.

Bearbeiten Sie jeweils nur ein Scheit. Stapeln Sie keine Scheite und verwenden Sie keine zusätzlichen Holzstücke zum Ausgleichen unebener Auflagen. Halten Sie den Arbeitsbereich frei von Resten und Hindernissen, die den Bediener oder die Maschinenbewegung beeinträchtigen könnten.

Der Holzspalter ist ausschließlich zum Spalten von Stämmen und Scheiten geeignet, die den Maschinenspezifikationen entsprechen. Verwenden Sie ihn nur bestimmungsgemäß und verarbeiten Sie keine Steine, Metalle, Baumaterialien oder andere ungeeignete Gegenstände.

Prüfen Sie vor dem Einschalten den Zustand der Maschine, der Sicherheitseinrichtungen und des Netzkabels. Halten Sie während des Betriebs Hände und andere Körperteile von Spaltkeil, Kolben und Quetschstellen fern. Tragen Sie geeignete persönliche Schutzausrüstung wie Handschuhe, Sicherheitsschuhe und Schutzbrille.

Vor Reinigung, Kontrolle oder Wartung schalten Sie den Holzspalter aus und ziehen Sie den Netzstecker. Führen Sie die vorgesehenen regelmäßigen Kontrollen durch und beachten Sie die Herstellervorgaben, um Funktion und Sicherheit dauerhaft zu erhalten.

Technische Daten
