Ceccato Olindo Bull SPLT25 - Traktor-Holzspalter - Vertikal

Ceccato Olindo Bull SPLT25 Traktor-Holzspalter

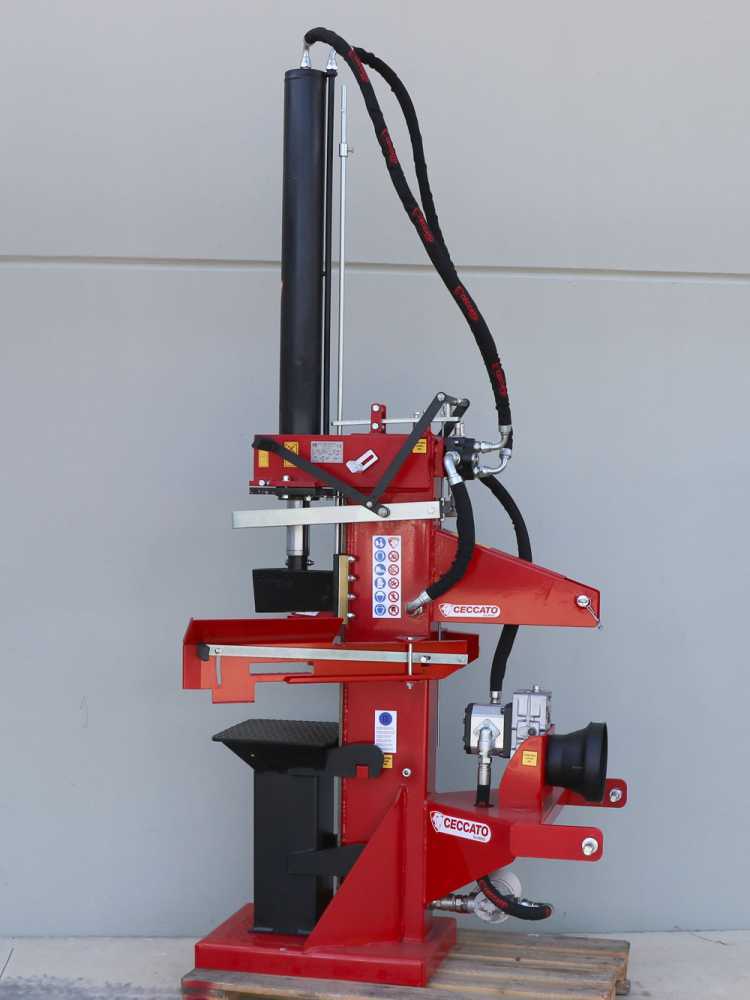

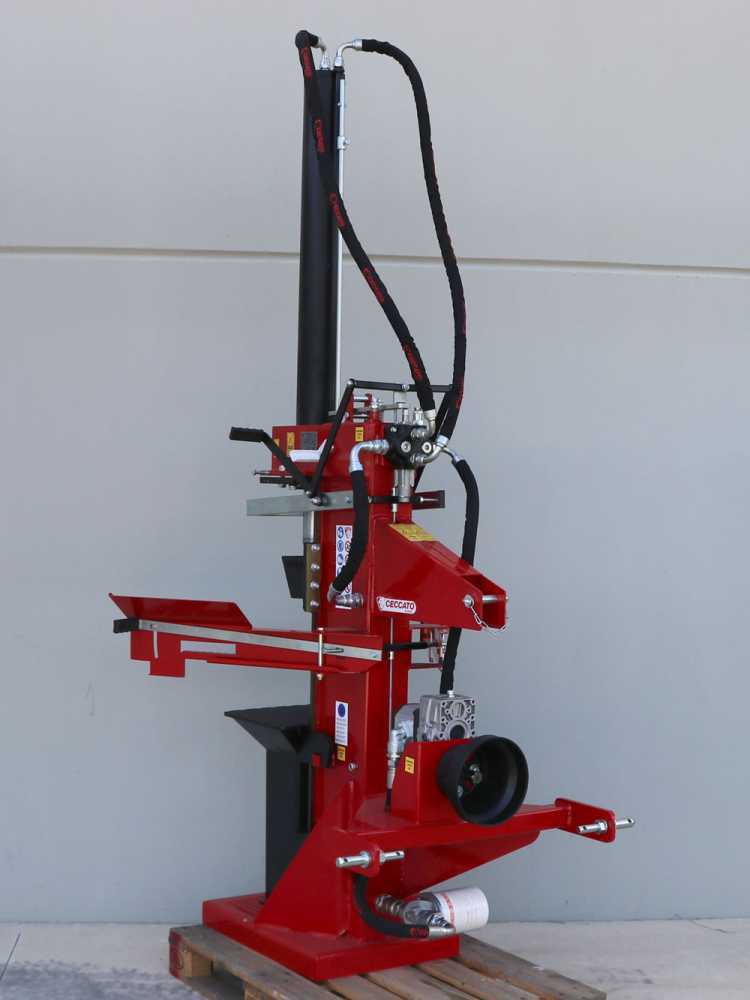

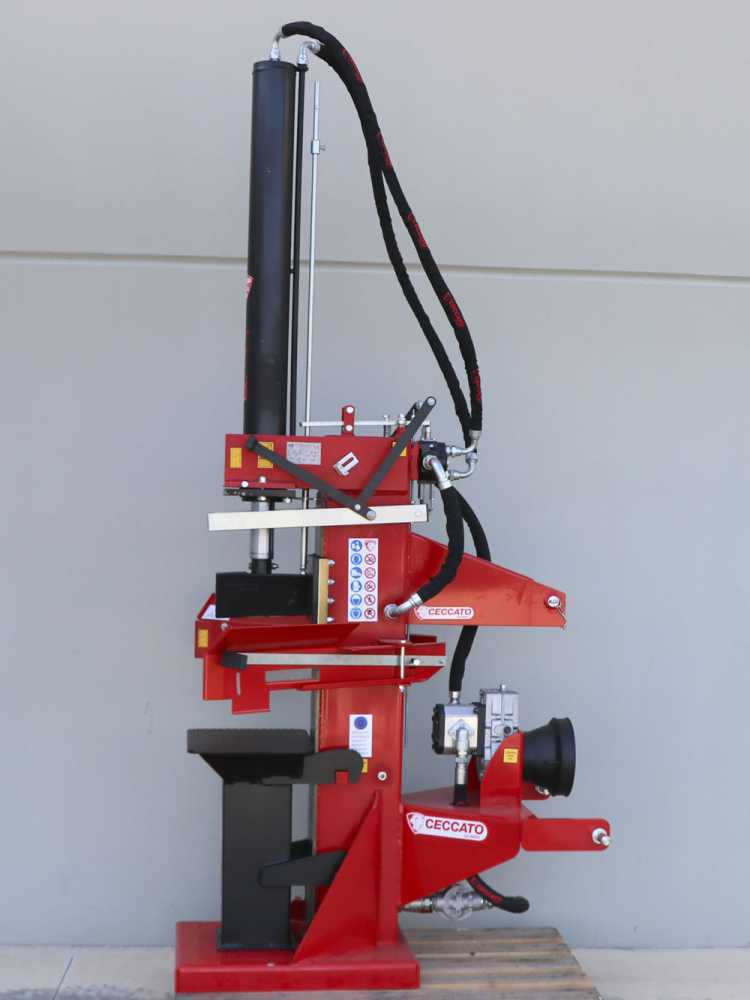

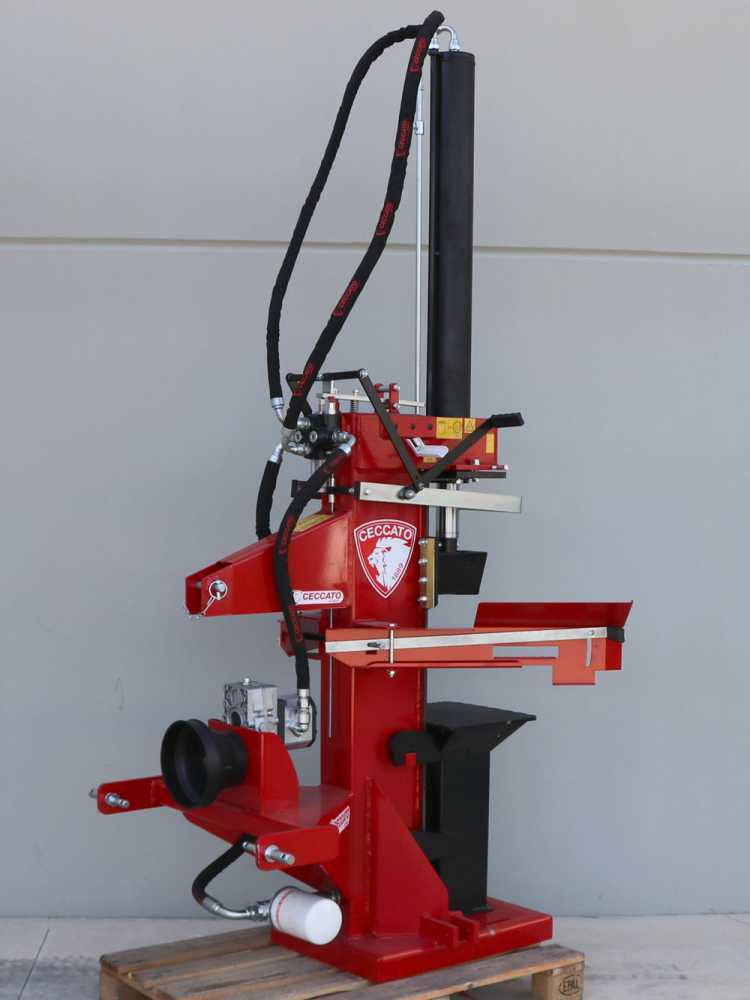

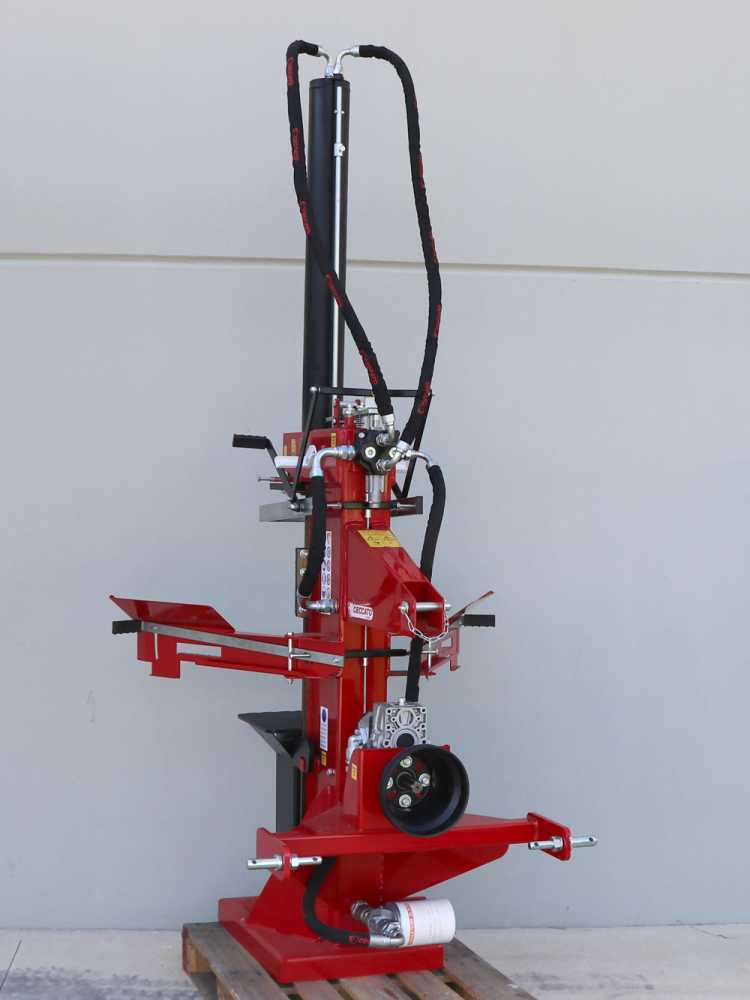

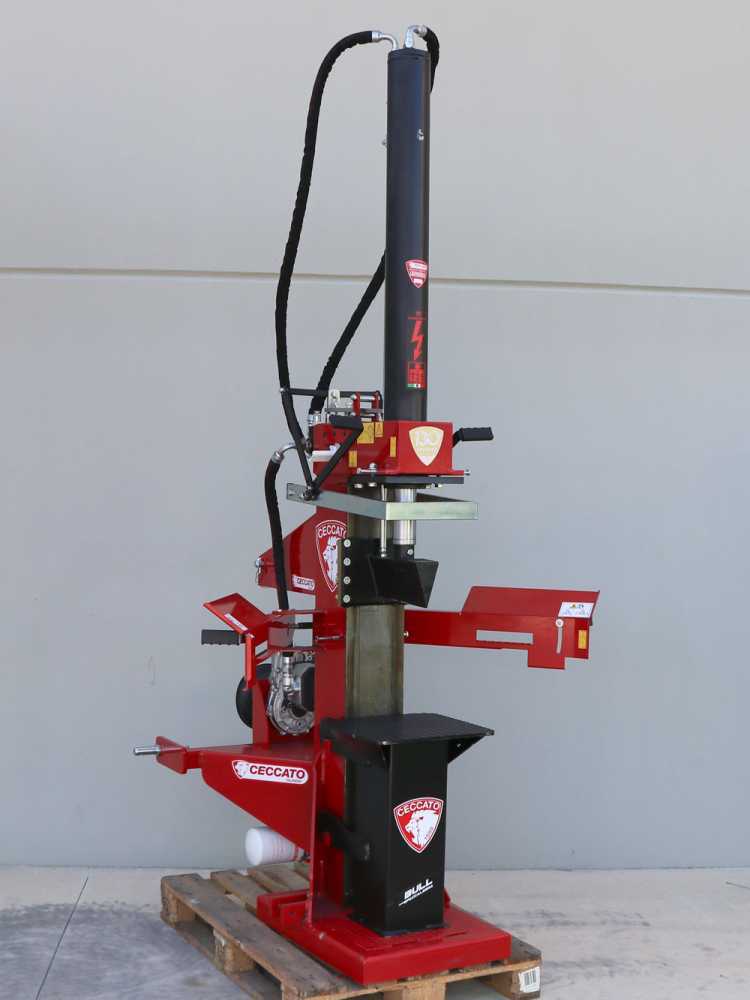

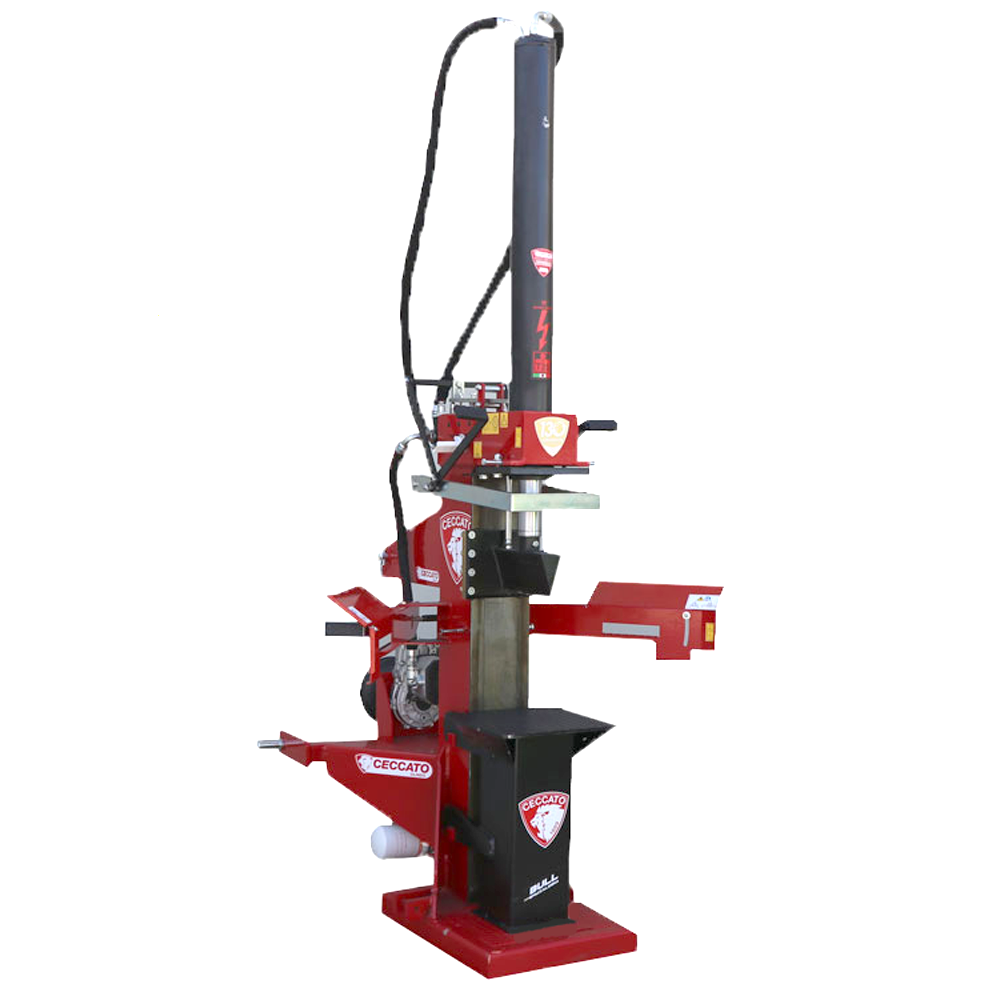

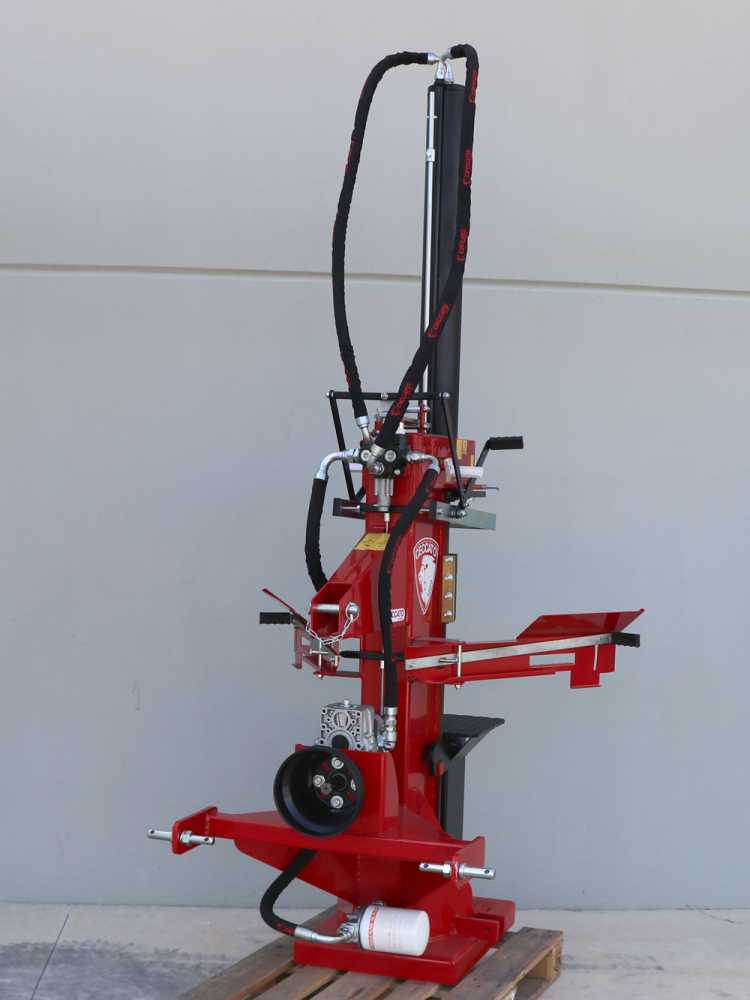

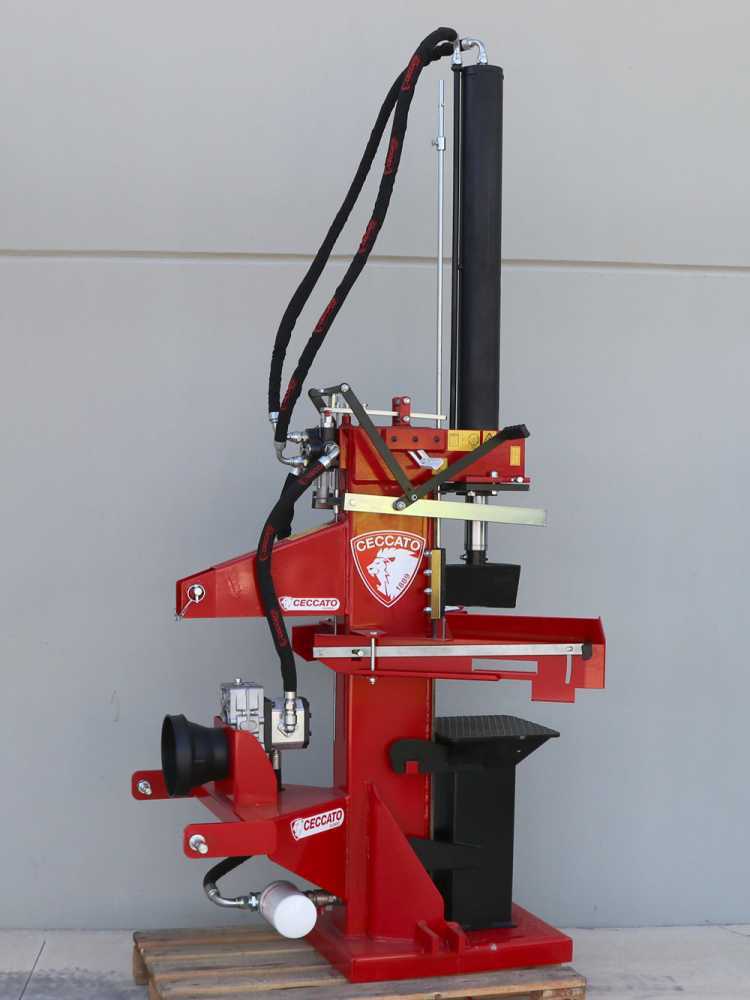

Der Ceccato Olindo Bull SPLT25 ist ein vertikaler, traktorbetriebener Holzspalter vor allem für Profis. Sein großes Messer wird über Bronzegleitstücke entlang einer Stahlführung geführt, die selbst unter höchster Belastung den Zylinder schützt.

Der Bull SPLT25 wird mittels Gelenkwelle an der Traktorzapfwelle betrieben.

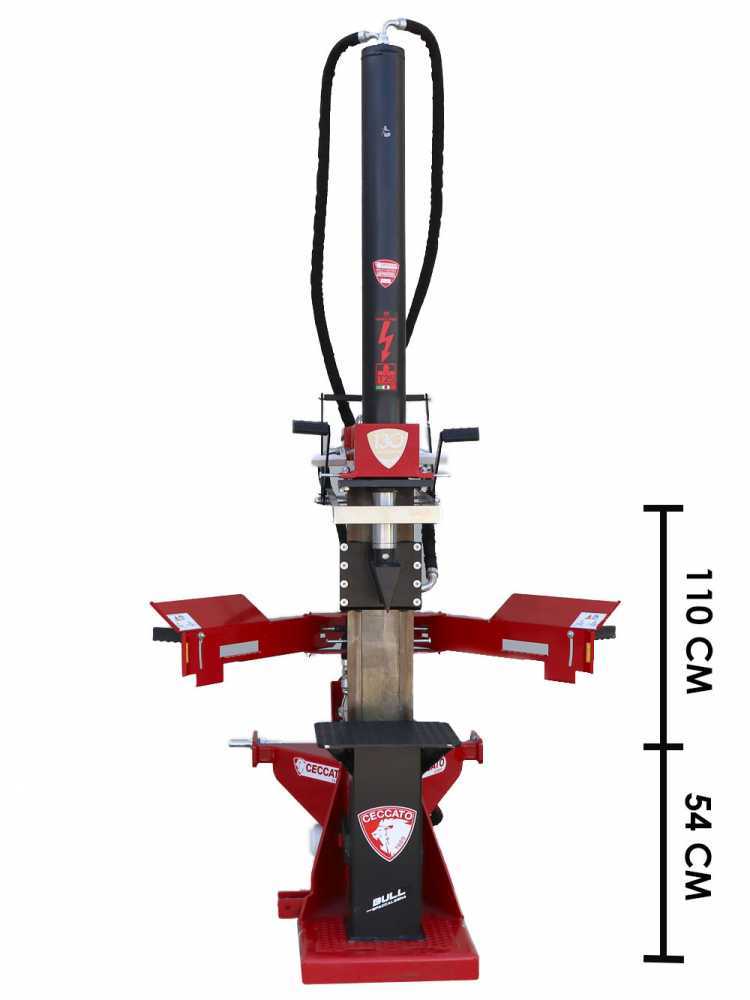

Mit 25 Tonnen Druckkraft spaltet er astige Scheite unterschiedlicher Größe bis maximal 110 cm Höhe. Zusätzliche Bedienelemente oben an der Maschine ermöglichen das Spalten sehr großer Scheite.

Eine Pumpe mit hohem Durchsatz am Übersetzungsgetriebe für den Gelenkwellenbetrieb gewährleistet hohe Druckkraft und Arbeitsgeschwindigkeit.

Mit Sicherheitsbügel und automatischer, einstellbarer Endlagensteuerung.

Dieser professionelle Holzspalter ermöglicht einfaches und sicheres Arbeiten. Sicherheitseinrichtungen des SPLT25 schützen den Benutzer.

Vollständig in Italien hergestellt.

Die besondere Sicherheit des Ceccato Olindo Holzspalters

SPALTKEIL: Um 3° zur Säule geneigt.

HUB: Am Hubende verbleiben 100 mm Abstand zwischen Spaltkeil und Auflageplatte.

OBERE BEDIENHEBEL: Entsprechend den Vorschriften verkürzt.

UNTERE BEDIENARME: Verkürzte Hebel in den Scheithaltearmen, angeordnet gemäß den vorgeschriebenen Höhenmaßen. Ihre Form verhindert, dass das Scheit zum Bediener fällt.

HYDRAULIKSCHLÄUCHE: Größerer Durchmesser für niedrigere Öltemperaturen. Schutz durch eine mit Ceccato Olindo bedruckte Textilhülle mit Stahlnägeln. Bei Schlauchbruch hält sie das Öl zurück und verteilt es als Sprühnebel, ohne Unfallgefahr.

Alle Maschinenmodelle tragen die gesetzlich vorgeschriebenen Piktogramme. Sämtliche Bedienungs- und Wartungsanleitungen werden aktualisiert.

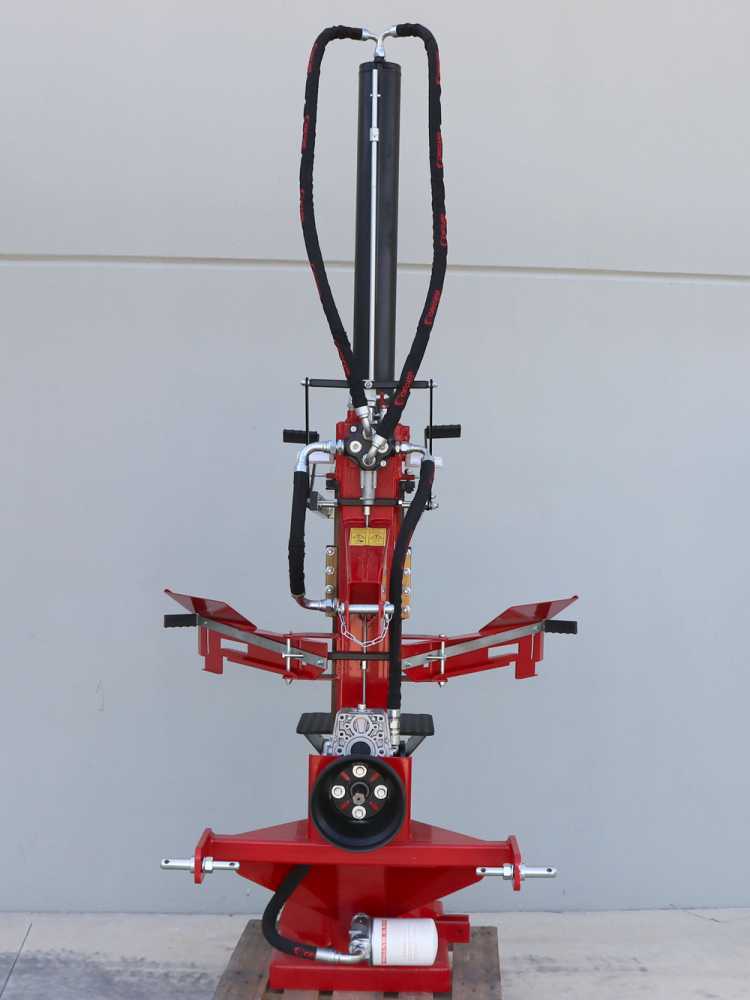

Gelenkwellenantrieb über die Traktorzapfwelle

Dieser Holzspalter wird mit der Gelenkwelle des Traktors verbunden.

Eine leistungsfähige Hydraulikpumpe arbeitet mit maximal 230 bar und fördert 49 l/min Öl aus dem Tank zum hydraulischen Druckzylinder.

Der Maschinenkörper dient als Hydrauliköltank.

Die Dreipunktaufnahme am robusten Rahmen gewährleistet den Anschluss am Traktor.

Detail des Übersetzungsgetriebes mit gehärteten Stahlzahnrädern im Ölbad und Außenverkleidung aus Aluminiumguss.

Dieses Getriebe überträgt das Motordrehmoment des Traktors mittels Gelenkwelle an die Hydraulikpumpe.

Spaltkeil und Kolben mit 1100 mm Hub

Mit 25 Tonnen Druckkraft spaltet dieser Holzspalter astige Scheite unterschiedlicher Größe bis maximal 114 cm Höhe. Zusätzliche Bedienelemente im oberen Maschinenbereich ermöglichen die Verarbeitung sehr großer Scheite.

Dies ermöglicht der außergewöhnlich robuste, große Kolbenzylinder mit 125 mm Außen- und 70 mm Innendurchmesser.

Der 1100-mm-Kolben wird über Gleitstücke entlang einer Stahlführung geführt, die selbst unter höchster Belastung den Zylinder schützt. Seitliche Führungen aus hochdichter Bronze mit austauschbarer Kontaktauflage stützen ihn. Die Gleitauflage aus Bronze schützt die tragende Stahlplatte am Hauptkörper des Holzspalters.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Hub am Einstellzylinder mithilfe des Spannschlüssels angepasst werden.

Demontierbarer, einklappbarer Kolben zur Verringerung der Maschinenhöhe.

Bedienelemente und Einstellung der Arbeitsgeschwindigkeit

Der Holzspalter besitzt eine Zylinderbetätigung mit variabler Geschwindigkeit und doppelte Bedienelemente.

Detail der oberen und unteren Bedienelemente.

Die beiden Bedienhebel müssen zwingend vom Bediener mit beiden Händen betätigt werden, um Unfälle zu vermeiden.

Bei leichtem Druck bewegt sich der Druckzylinder mit hoher Geschwindigkeit und geringer Druckkraft, bis er das Holz berührt.

Bei stärkerem Druck wird der Kolben deutlich langsamer, während die Druckkraft am Spaltkeil auf bis zu 25 Tonnen steigt.

Die einfache oder doppelte Geschwindigkeit wird durch stärkeren oder schwächeren Druck auf die Bediengriffe gewählt. Sobald der Keil das Scheit berührt, drückt der Bediener stärker auf die Griffe, damit die gesamte Maschinenkraft auf das Spalten konzentriert wird.

Hauptmerkmale

Der Holzspalter besteht aus besonders starken, emaillierten Stahlplatten, die einen äußerst widerstandsfähigen Rahmen bilden. Der Ceccato Holzspalter besitzt eine verstärkte Kastenstruktur mit einer flachen vorderen Platte, auf der der Spaltkeil gleitet. Diese Gleitplatte besteht aus hochfestem gehärtetem Stahl, der noch härter ist als der Stahl der Rahmenkonstruktion. Das Ergebnis sind ein besonders stabiler Rahmen und eine praktisch unverwüstliche Tragstruktur.

Die Maschine wurde unter Berücksichtigung sämtlicher Branchennormen für sichere Bedienung gebaut.

Weitere Merkmale

Vorrichtung zum Blockieren des Keilrücklaufs bei eingeklemmten Scheiten. Beim Drücken der oberen Halterung stoppt der Kolbenrücklauf korrekt. Dies ermöglicht sicheres Arbeiten und beseitigt die Gefahr von Hand- und Handgelenkverletzungen.

Detail des Spaltkeils.

Detail des großen, professionellen Hydraulik-Steuerblocks.

Detail der herausnehmbaren Auflage zum Spalten am Boden.

Detail der außergewöhnlich starken Grundplatte.

Detail der seitlichen Zylinderführungen aus Bronze.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Hub am Einstellzylinder mithilfe des Spannschlüssels angepasst werden.
