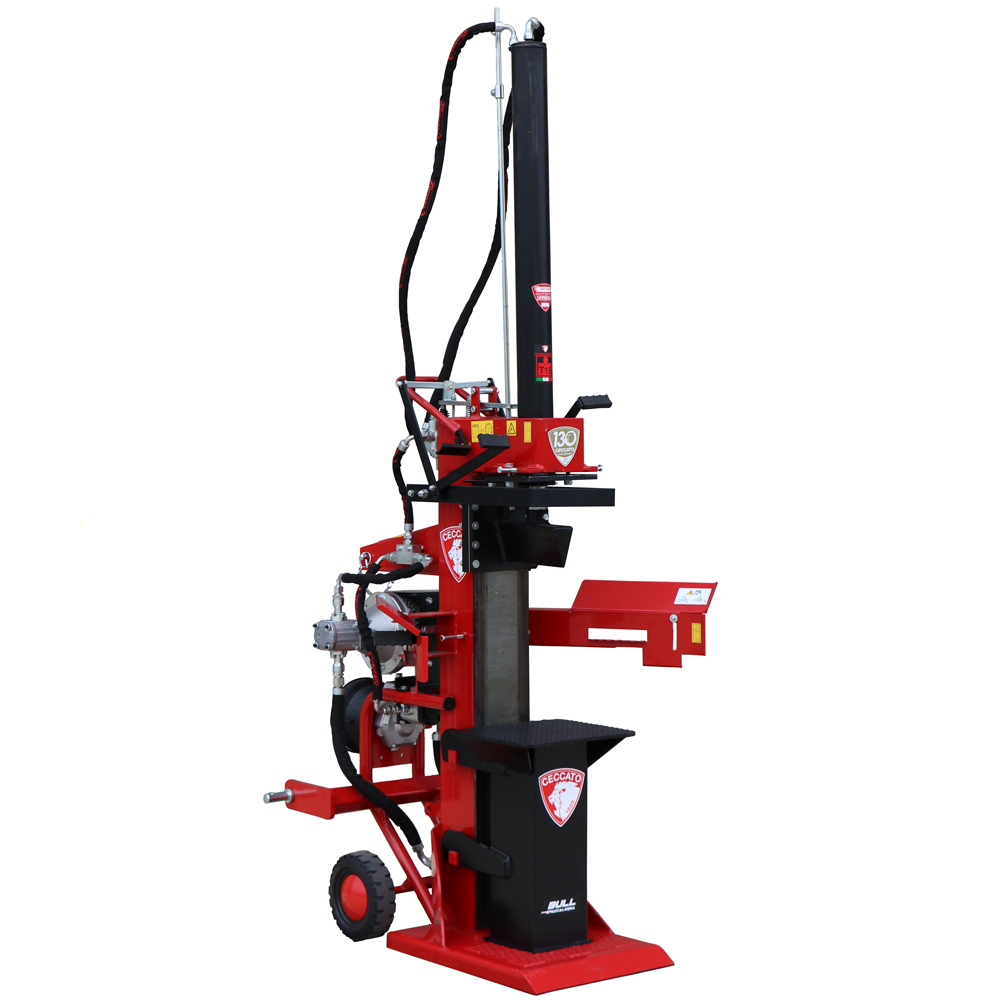

Ceccato KOMBI SPLET16 - Elektrischer Holzspalter - Vertikal - 400V

Ceccato Olindo SPLT16 Traktor-Holzspalter

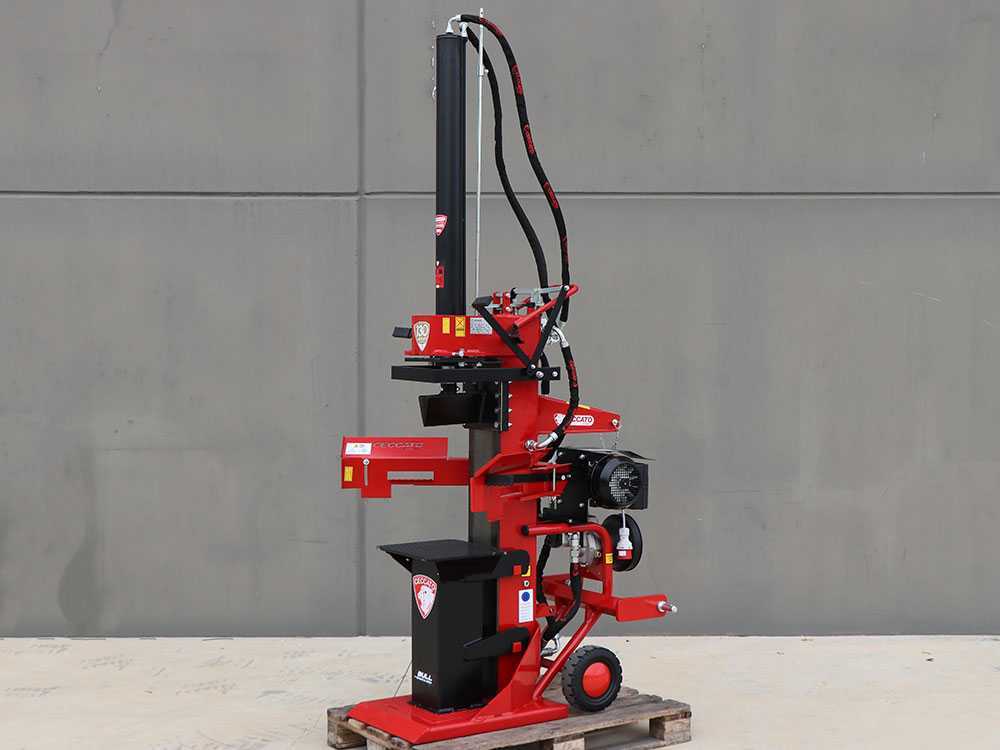

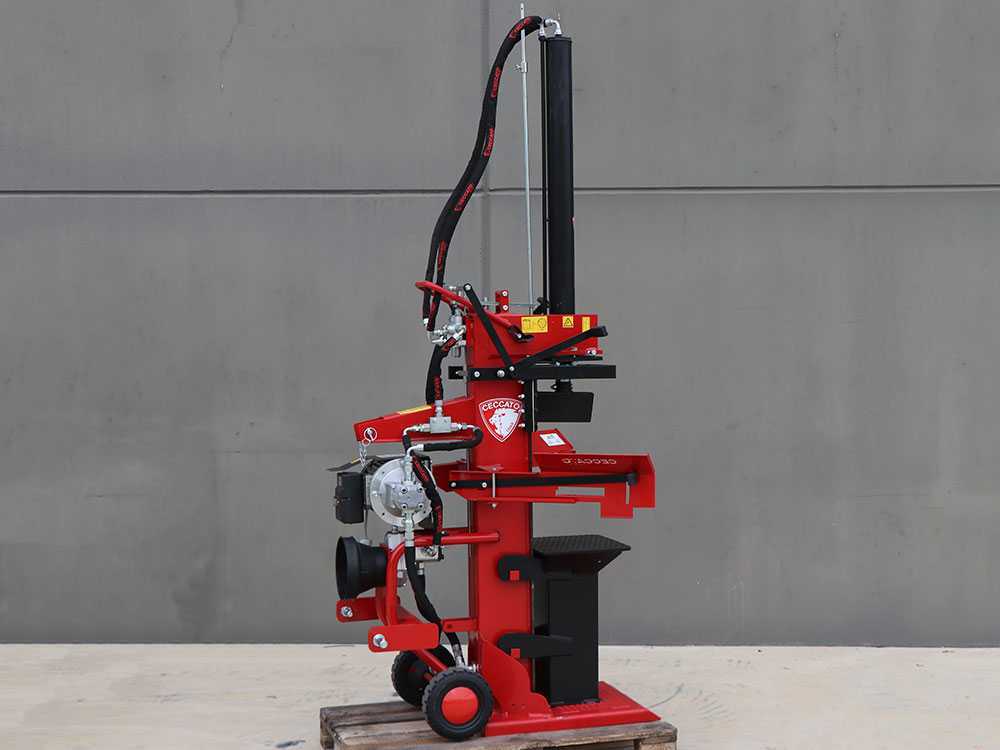

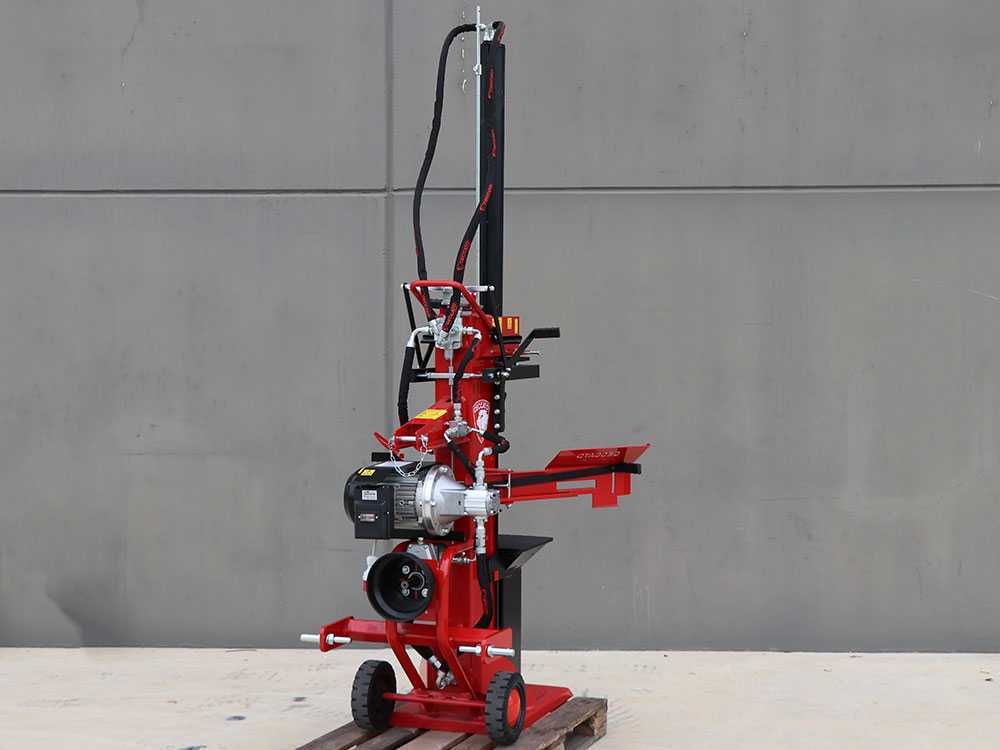

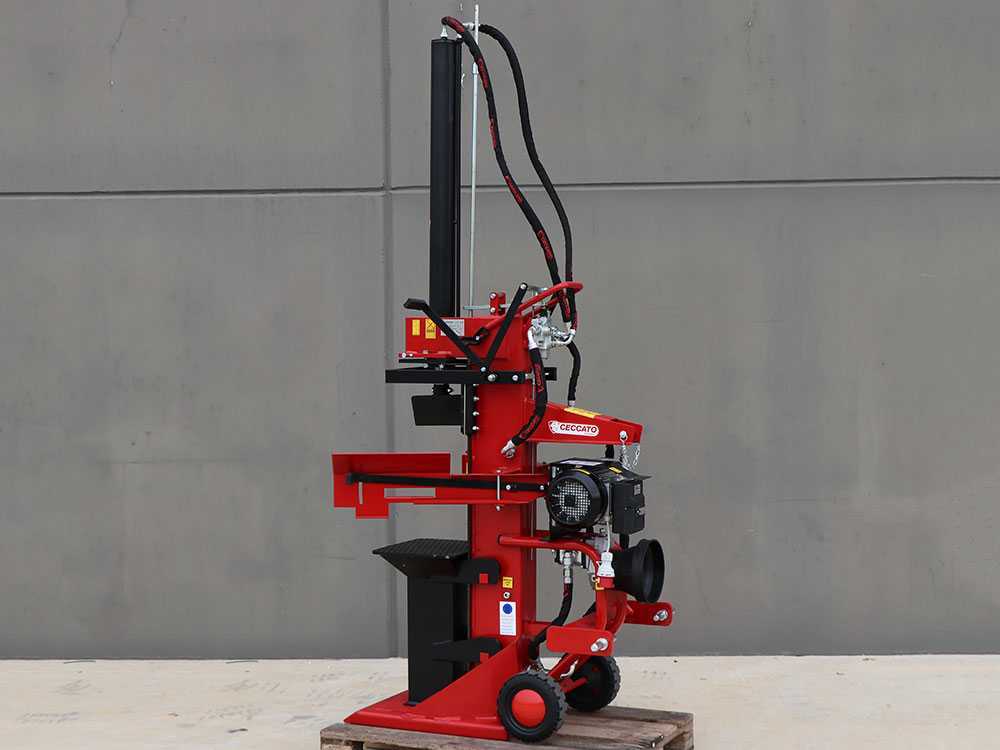

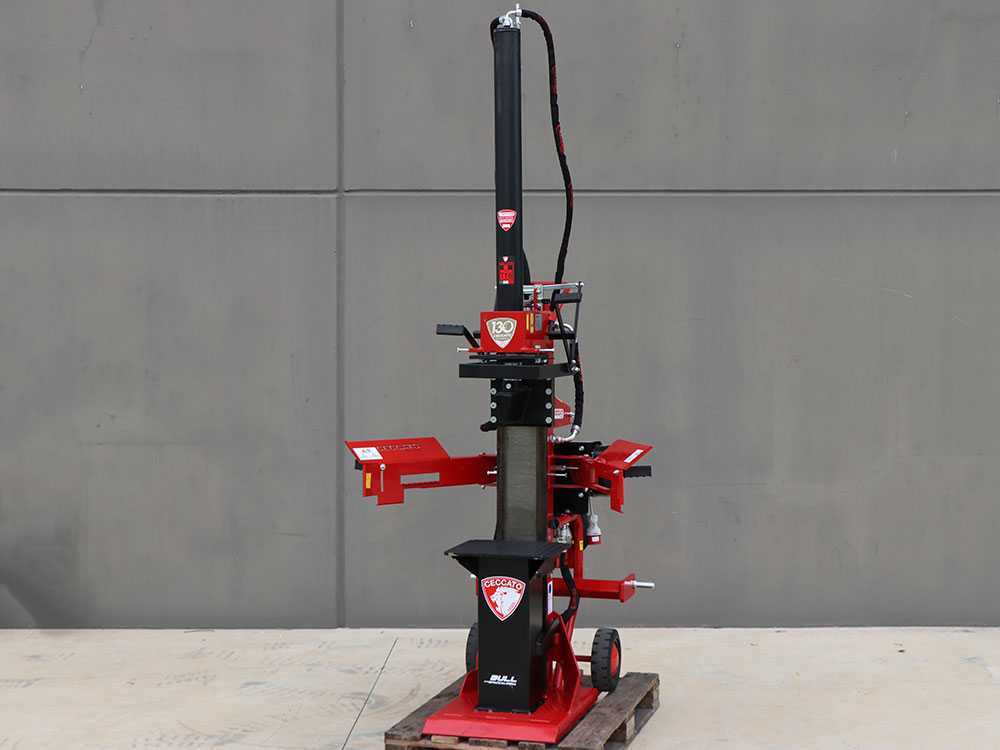

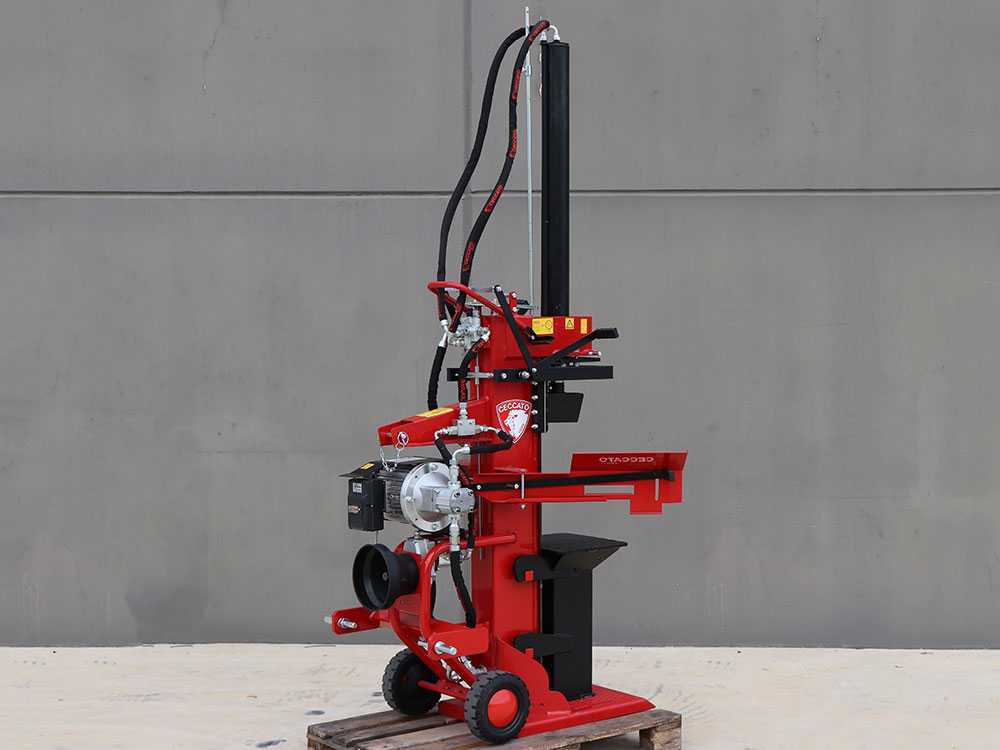

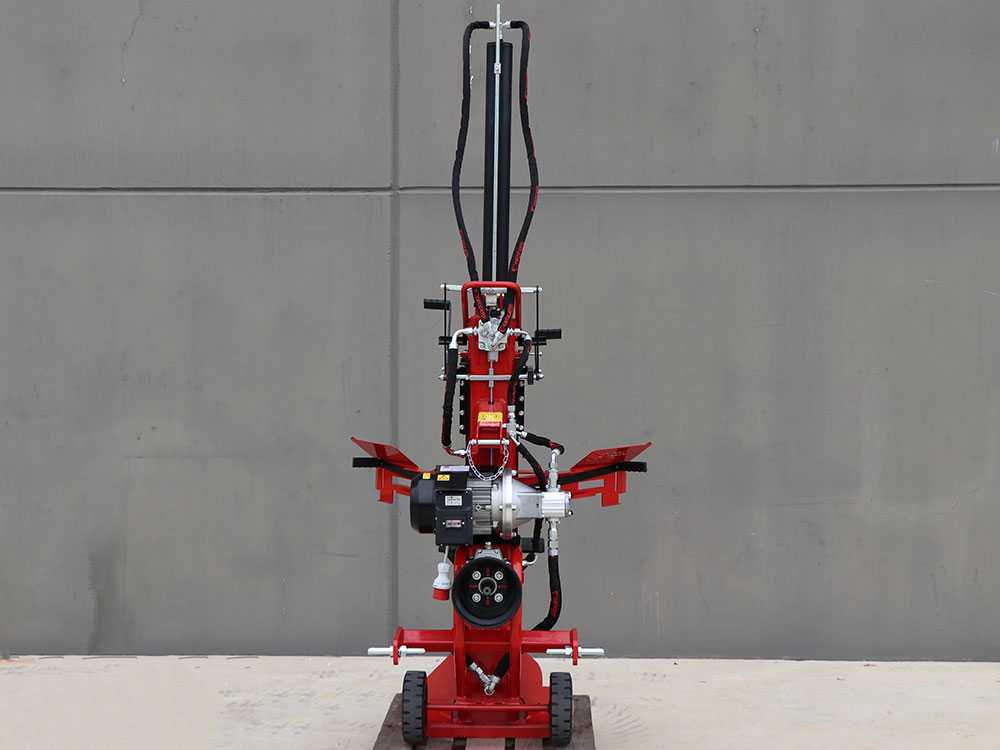

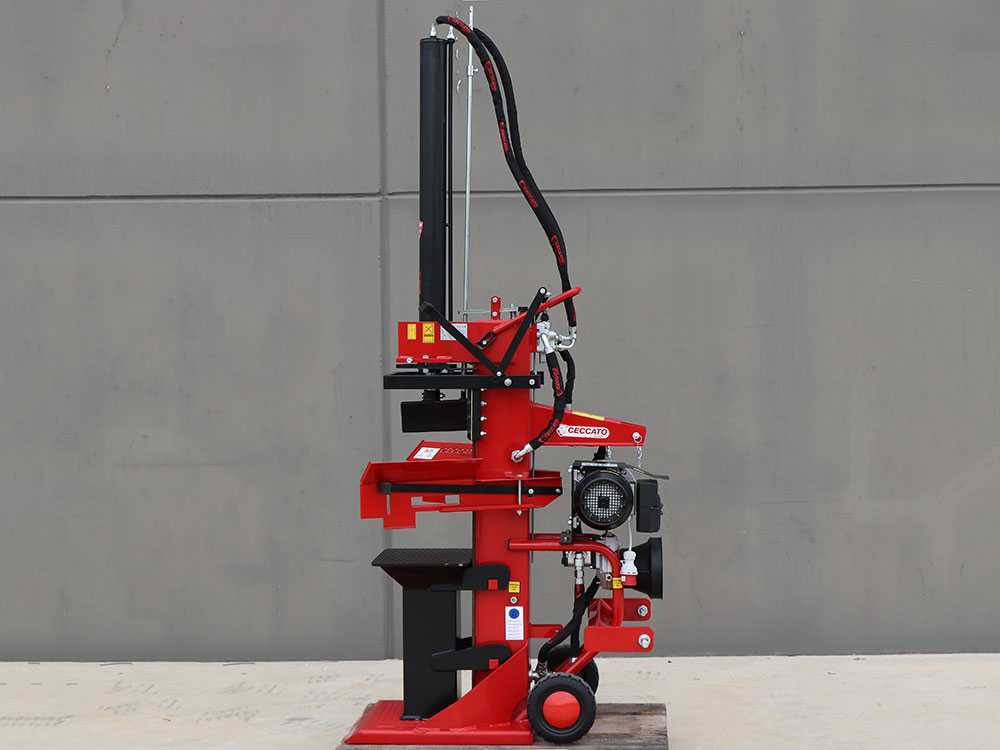

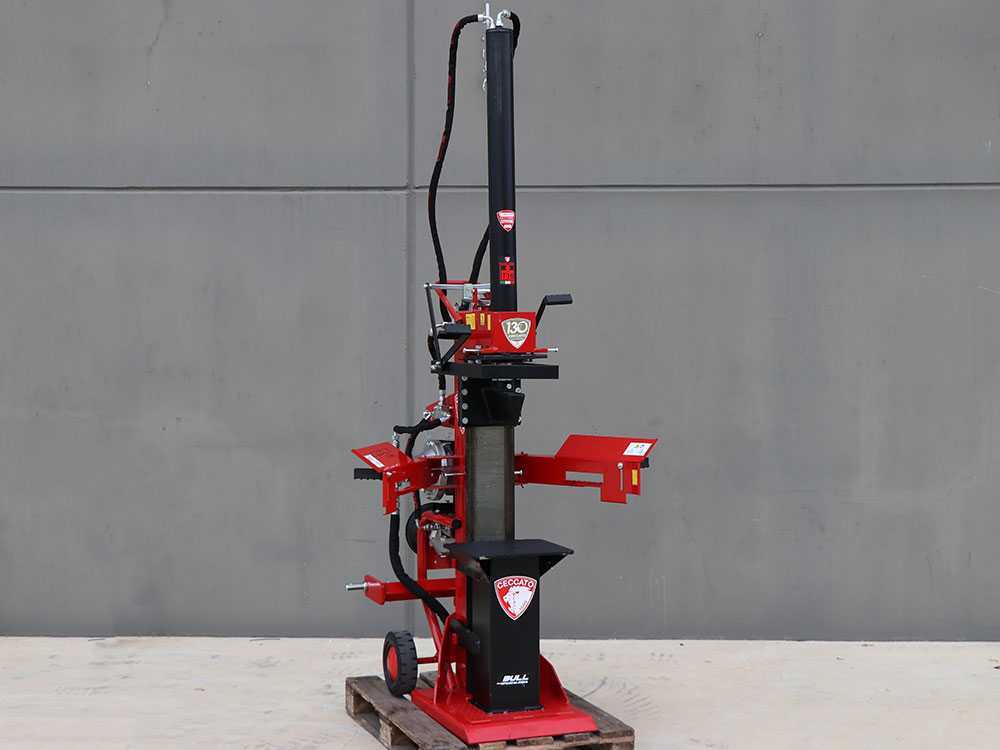

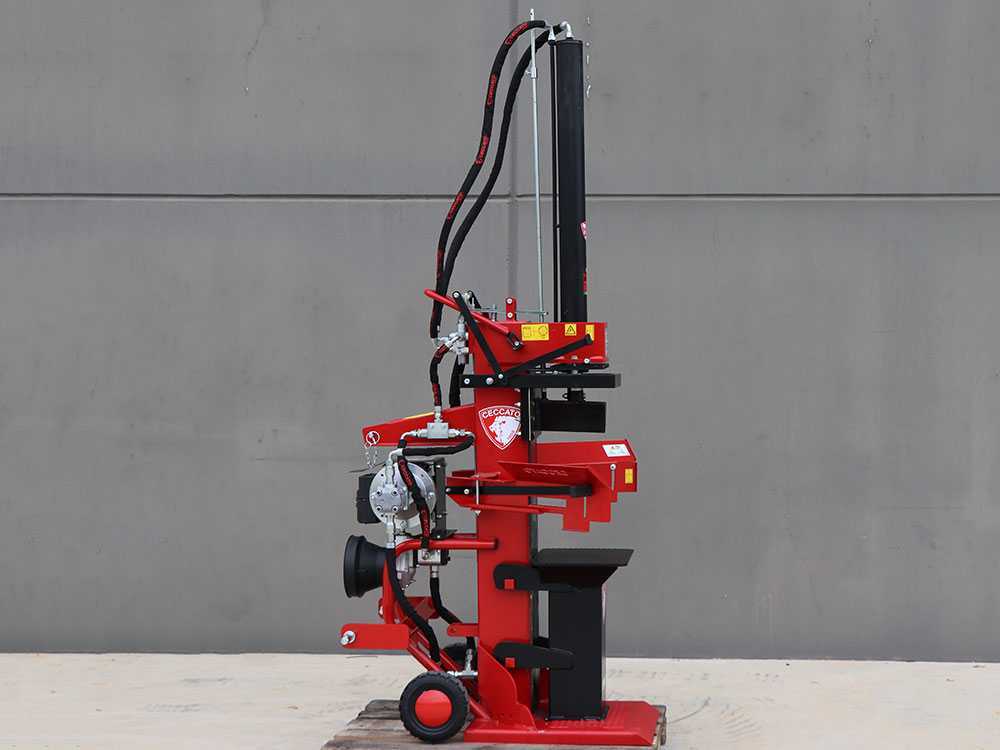

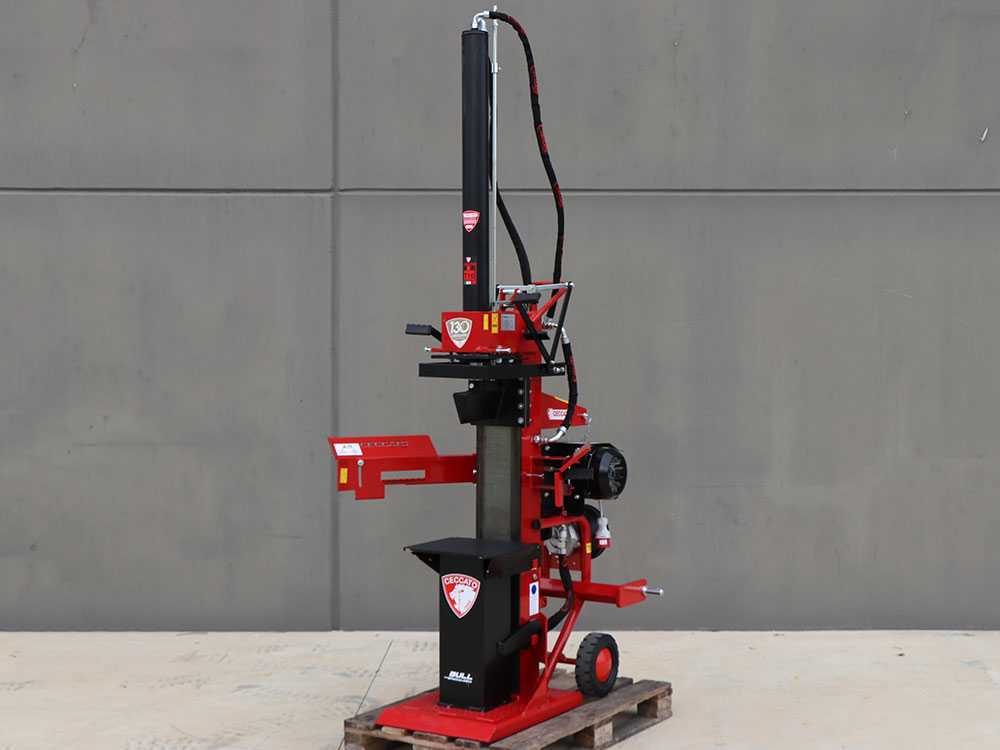

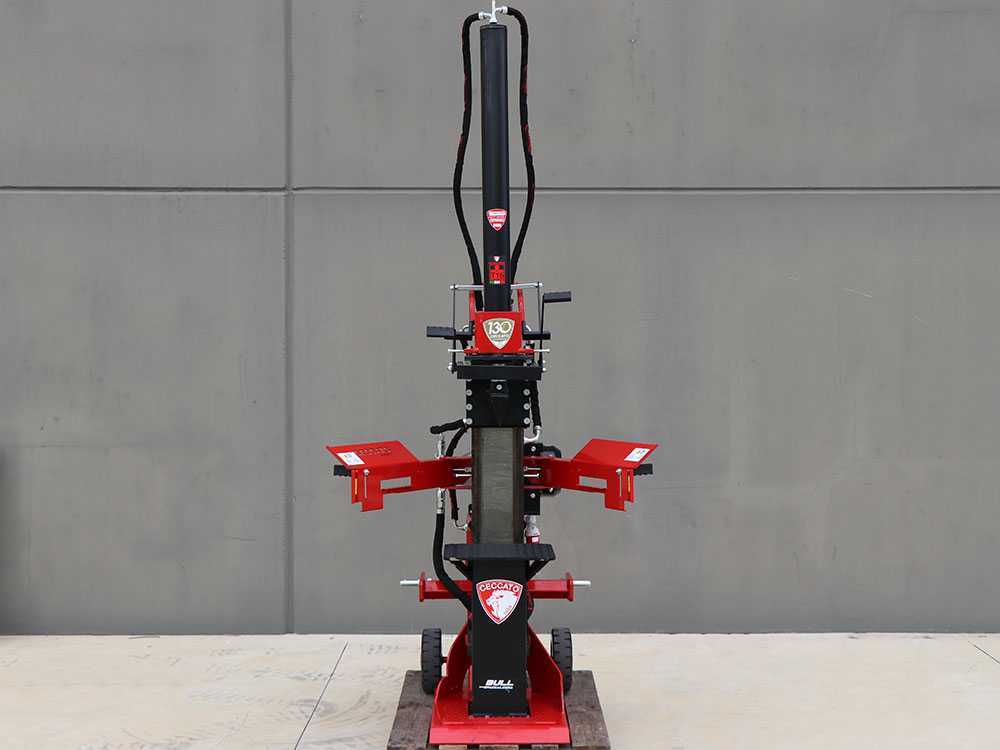

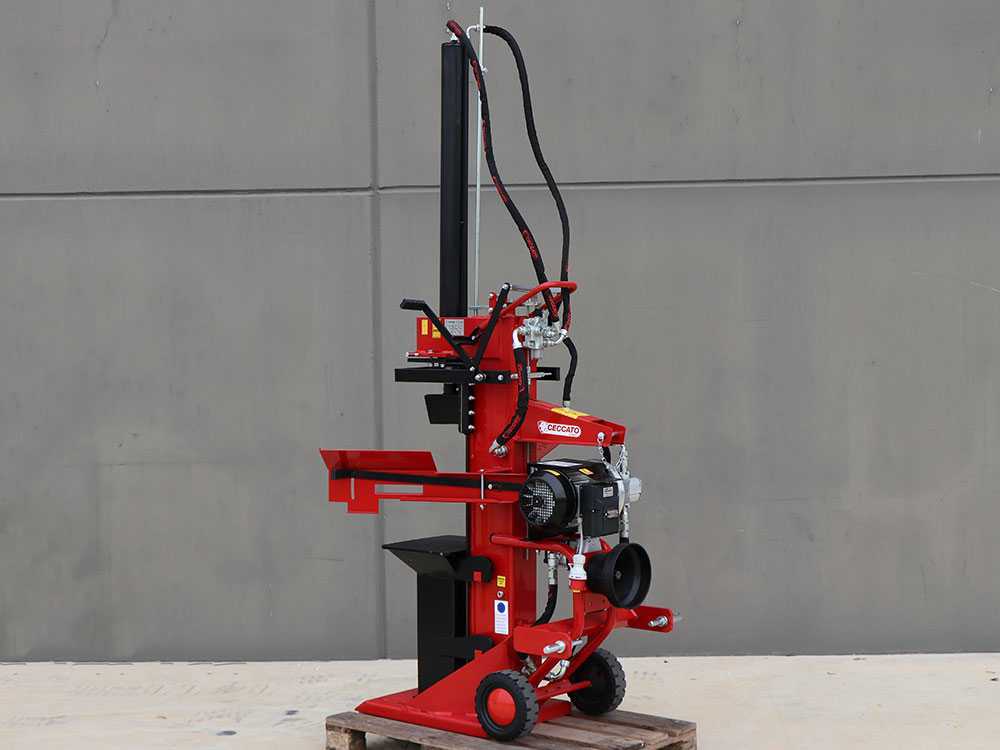

Der Bull KOMBI SPLET16 von Ceccato Olindo ist ein kombinierter vertikaler Holzspalter, hauptsächlich für Profis. Er kann über eine Gelenkwelle an der Traktorzapfwelle oder mit Haushaltsstrom über seinen 7.5-PS-Drehstrom-Elektromotor betrieben werden.

Der KOMBI SPLET16 besitzt ein großes Messer, das über Gleitstücke entlang einer Stahlführung geführt wird, die selbst unter höchster Belastung den Zylinder schützt.

Mit 16 Tonnen Spaltkraft verarbeitet er verholzte Scheite unterschiedlicher Größe bis maximal 114 cm Höhe. Zusätzliche Bedienelemente im oberen Maschinenbereich ermöglichen die Verarbeitung sehr großer Scheite.

Er besitzt außerdem eine hydraulische Doppelpumpe: eine am Elektromotor und eine am Übersetzungsgetriebe für den Gelenkwellenbetrieb. Zusammen mit dem angeschlossenen professionellen Steuerblock gewährleisten sie hohe Spaltkraft und Arbeitsgeschwindigkeit.

Er besitzt einen Sicherheitsbügel und eine automatische, einstellbare Endlagensteuerung. Der Zylinder lässt sich zur Lagerung einklappen.

Dieser Holzspalter ermöglicht einfaches und sicheres Arbeiten. Der KOMBI SPLET16 besitzt besondere Sicherheitseinrichtungen zum Schutz des Benutzers.

Der Ceccato Bull Holzspalter wird vollständig in Italien hergestellt.

Die außergewöhnliche Sicherheit der Ceccato Olindo Holzspalter

SPALTKEIL: Um 3° zur Säule geneigter Keil.

GRUNDPLATTE: Die 50 mm starke Auflage erhöht die Stabilität. Die Grundplatte lässt sich bis 100 mm über die Kante des Spaltkeils hinaus erweitern.

HUB: Am Hubende verbleiben 100 mm Abstand zwischen Spaltkeil und Auflageplatte.

OBERE BEDIENHEBEL: Verkürzte Hebel zur Einhaltung der Norm.

BEDIENHEBEL DER UNTEREN ARME: Verkürzte Hebel in den Scheithaltearmen, deren Anordnung den vorgeschriebenen Höhenmaßen entspricht. Ihre Form verhindert außerdem, dass das Scheit zum Bediener fällt.

HYDRAULIKSCHLÄUCHE: Der vergrößerte Schlauchdurchmesser ermöglicht eine niedrigere Öltemperatur. Eine mit Ceccato Olindo bedruckte Gewebehülle mit Stahlverschlüssen schützt die Schläuche. Bei Schlauchbruch oder Platzen wird das Öl darin ohne Unfallrisiko zerstäubt.

SCHEITHEBER: Vorbereitete Installation einer Hebevorrichtung, die mit der Bewegung des Spaltkeils synchronisiert ist.

Jedes Holzspaltermodell trägt die vorgeschriebenen Piktogramme. Sämtliche Betriebs- und Wartungsanleitungen sind aktualisiert.

Die Ceccato Holzspalter entsprechen DIN EN 609-1:2017.

Doppelfunktion: Elektroantrieb

Dieser Holzspalter nutzt einen 400-V-Drehstrommotor mit 7.5 PS und 5500 W Leistung.

Der Elektromotor treibt eine leistungsfähige Hydraulikpumpe an. Sie arbeitet mit maximal 230 bar und fördert 49 l/min Öl aus dem Tank zum hydraulischen Druckzylinder.

Der Maschinenkörper dient als Hydrauliköltank.

Die leistungsfähige Hydraulikpumpe halbiert die Bearbeitungszeit und steigert den Durchsatz des Holzspalters.

Die Pumpe ist außerdem mit einem großen professionellen Hydraulik-Steuerblock verbunden, der für den Druck im Hydraulikkreislauf ausgelegt ist.

Detail der thermisch-magnetischen Sicherheitseinrichtung: elektrischer und thermisch-magnetischer Motorschutz mit Schutzart IP54.

Die Hydraulikpumpe wird vollständig in Italien hergestellt.

Doppelfunktion: Gelenkwellenantrieb über die Traktorzapfwelle

Dieser Holzspalter wird mit der Gelenkwelle des Traktors verbunden.

Eine leistungsfähige Hydraulikpumpe arbeitet mit maximal 230 bar und fördert 40 l/min Öl aus dem Tank zum hydraulischen Druckzylinder.

Der Maschinenkörper dient als Hydrauliköltank.

Die Dreipunktaufnahme am robusten Rahmen gewährleistet den Anschluss am Traktor.

Detail des Übersetzungsgetriebes mit gehärteten Stahlzahnrädern im Ölbad und Innenverkleidung aus Aluminiumguss.

Dieses Getriebe überträgt das Motordrehmoment des Traktors mittels Gelenkwelle an die Hydraulikpumpe.

Der Hydraulikkreislauf besitzt einen metallischen Patronenfilter.

Spaltkeil und Kolben mit 1100 mm Hub

Mit 16 Tonnen Druckkraft spaltet dieser Holzspalter astige Scheite unterschiedlicher Größe bis maximal 114 cm Höhe. Zusätzliche Bedienelemente im oberen Maschinenbereich ermöglichen die Verarbeitung sehr großer Scheite.

Dies ermöglicht der außergewöhnlich robuste, große Kolbenzylinder mit 100 mm Außen- und 60 mm Innendurchmesser.

Der 1100-mm-Kolben wird über Gleitstücke entlang einer Stahlführung geführt, die selbst unter höchster Belastung den Zylinder schützt. Seitliche Führungen aus hochdichtem ABS mit austauschbarer Kontaktauflage stützen ihn. Die Gleitauflage aus Bronze schützt die tragende Stahlplatte am Hauptkörper des Holzspalters.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Hub am Einstellzylinder mithilfe des Spannschlüssels angepasst werden.

Detail der Hubeinstellung zum Blockieren des Keilrücklaufs.

Detail der Hubeinstellung zum Blockieren des Keilvorlaufs.

Demontierbarer, einklappbarer Kolben zur Verringerung der Maschinenhöhe.

Bedienelemente und Einstellung der Arbeitsgeschwindigkeit

Der Holzspalter besitzt eine Zylinderbetätigung mit variabler Geschwindigkeit und doppelte Bedienelemente.

Detail der oberen und unteren Bedienelemente.

Die beiden Bedienhebel müssen zwingend vom Bediener mit beiden Händen betätigt werden, um Unfälle zu vermeiden.

Bei leichtem Druck bewegt sich der Druckzylinder mit hoher Geschwindigkeit und geringer Druckkraft, bis er das Holz berührt.

Bei stärkerem Druck wird der Kolben deutlich langsamer, während die Druckkraft am Spaltkeil auf bis zu 16 Tonnen steigt.

Die einfache oder doppelte Geschwindigkeit wird durch stärkeren oder schwächeren Druck auf die Bediengriffe gewählt. Sobald der Keil das Scheit berührt, drückt der Bediener stärker auf die Griffe, damit die gesamte Maschinenkraft auf das Spalten konzentriert wird.

Hauptmerkmale

Der Holzspalter besteht aus besonders starken, emaillierten Stahlplatten, die einen äußerst widerstandsfähigen Rahmen bilden. Anders als die meisten Holzspalter mit H-Profil-Rahmen besitzt der Ceccato Holzspalter eine verstärkte Kastenstruktur mit einer flachen vorderen Platte, auf der der Spaltkeil gleitet. Diese Gleitplatte besteht aus hochfestem gehärtetem Stahl, der noch härter ist als der Stahl der Rahmenkonstruktion. Das Ergebnis sind ein besonders stabiler Rahmen und eine praktisch unverwüstliche Tragstruktur.

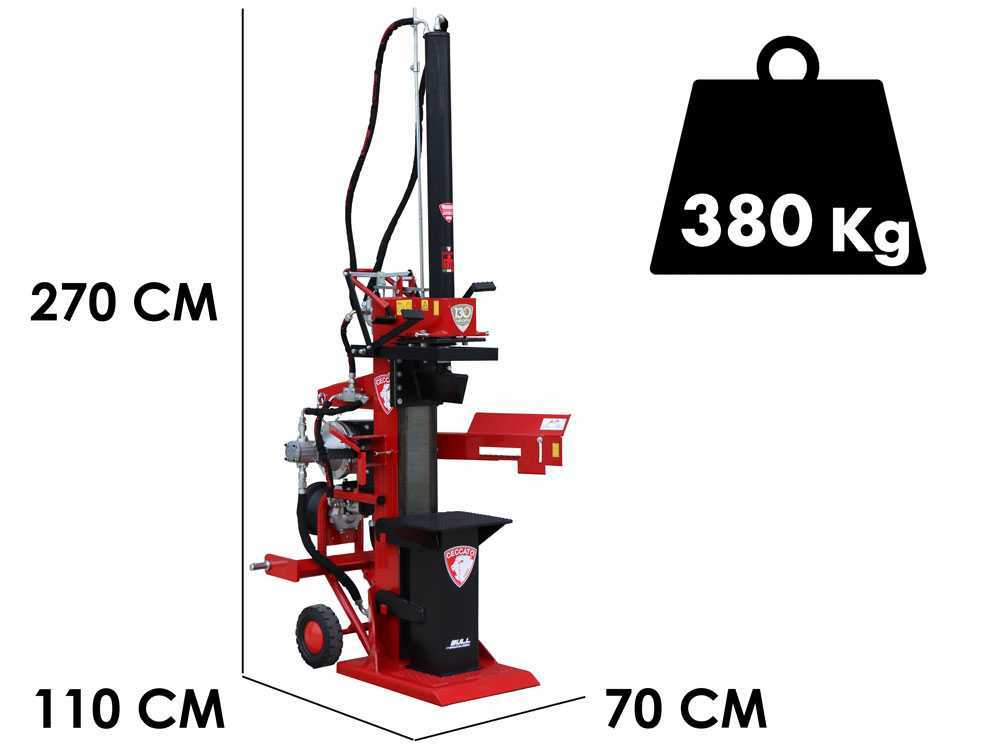

Räder erleichtern den Transport. Die Maschine ist perfekt ausbalanciert und kann trotz über 300 kg Gewicht auch von einer Person bewegt werden.

Detail der Transporträder mit 27 cm Durchmesser.

Detail der Hebeaufnahme.

Detail der oberen Dreipunktaufnahme.

Detail der unteren Dreipunktaufnahme.

Die Maschine wurde unter Berücksichtigung sämtlicher geltender Normen für sichere Bedienung gebaut.

Weitere Merkmale

Vorrichtung zum Blockieren des Keilrücklaufs bei eingeklemmten Scheiten. Beim Drücken der oberen Halterung erfolgt der Kolbenrücklauf korrekt. Dies ermöglicht sicheres Arbeiten und beseitigt die Gefahr von Hand- und Handgelenkverletzungen.

Detail des Spaltkeils.

Detail des leistungsfähigen professionellen Hydraulik-Steuerblocks dieses Modells.

Detail der herausnehmbaren Auflage zum Spalten am Boden.

Detail des Hydrauliköltankverschlusses.

Detail der Hydraulikölstandsanzeige.

Detail des metallischen Patronenfilters im Hydraulikkreislauf.

Detail der außergewöhnlich starken Grundplatte.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Hub am Einstellzylinder mithilfe des Spannschlüssels angepasst werden.

Detail der Hubeinstellung zum Blockieren des Keilrücklauf.

Detail der Hubeinstellung zum Blockieren des Keilvorlaufs.

Detail der seitlichen Zylinderführungen aus hochdichtem ABS.

Technische Daten
