Ceccato BULL SPL13H - Benzin-Holzspalter - Vertikal

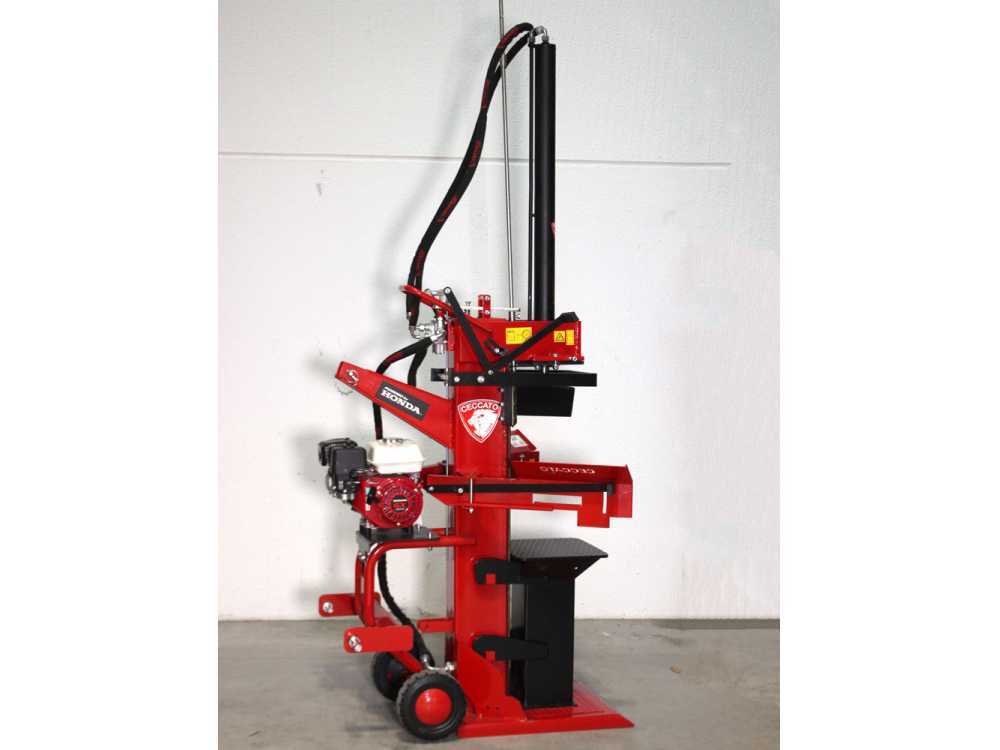

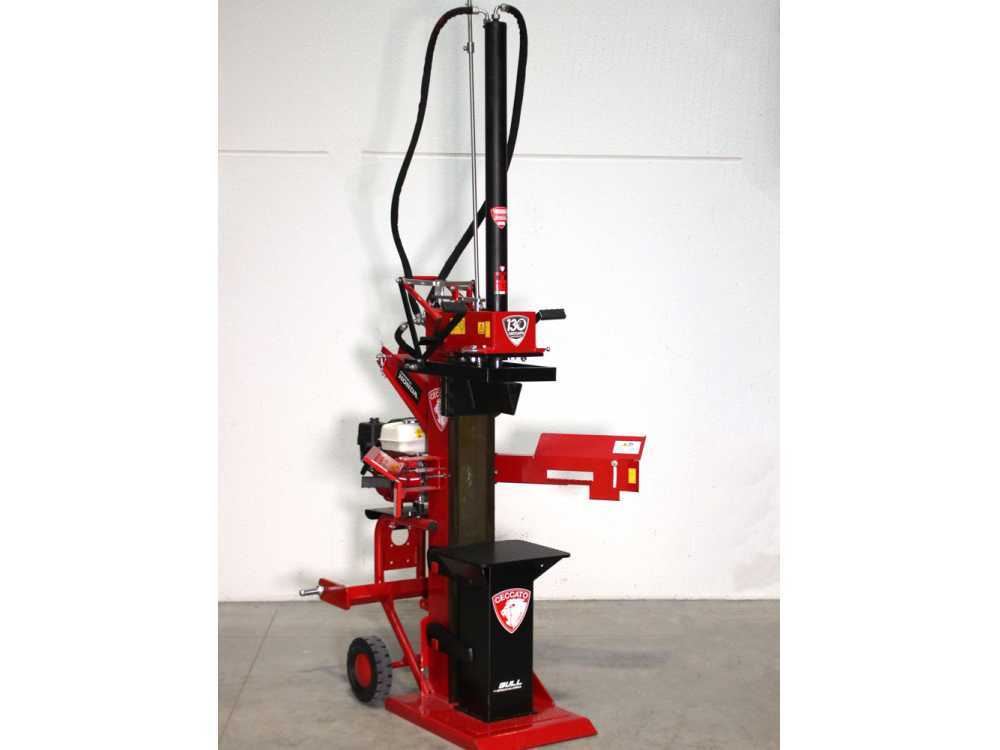

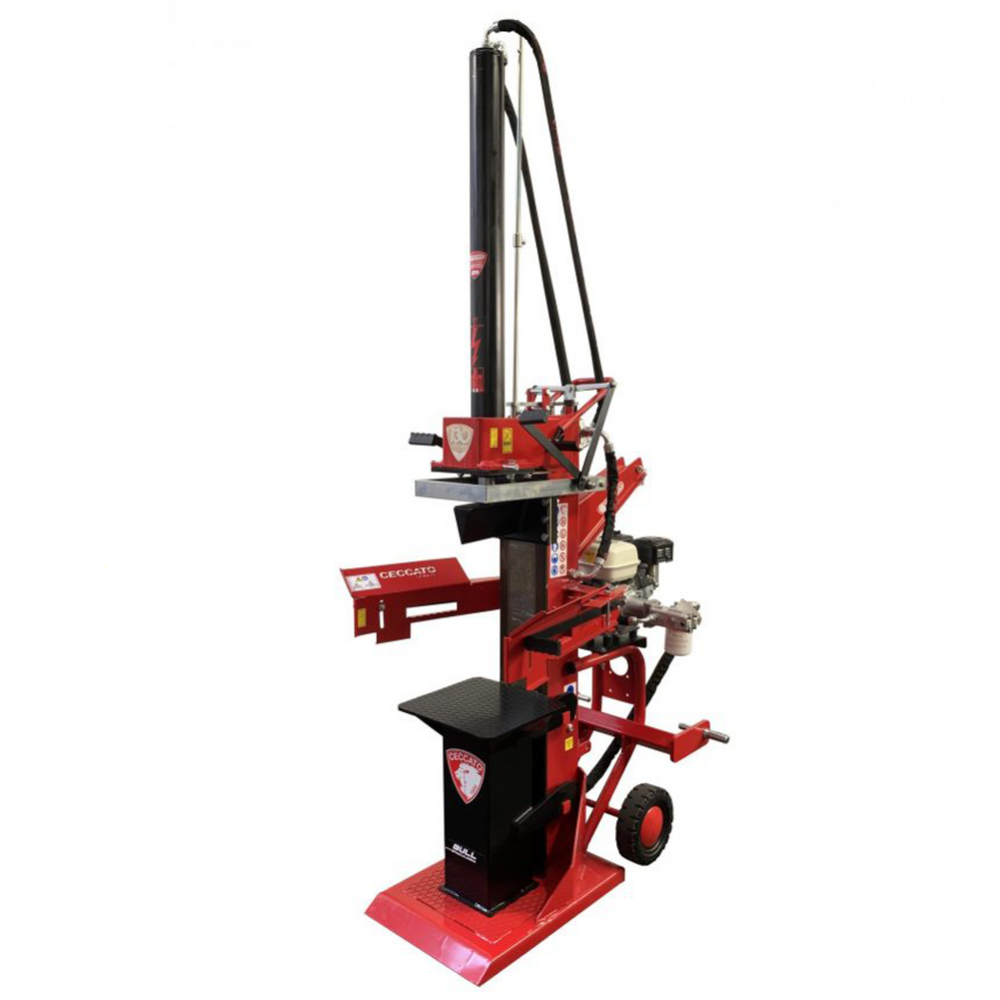

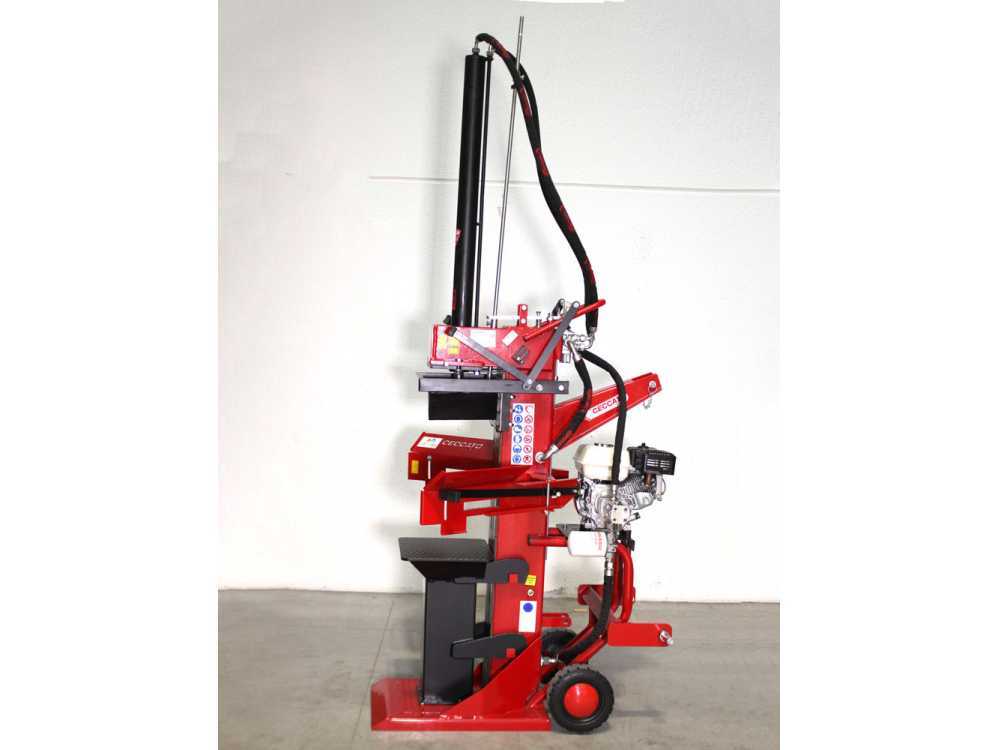

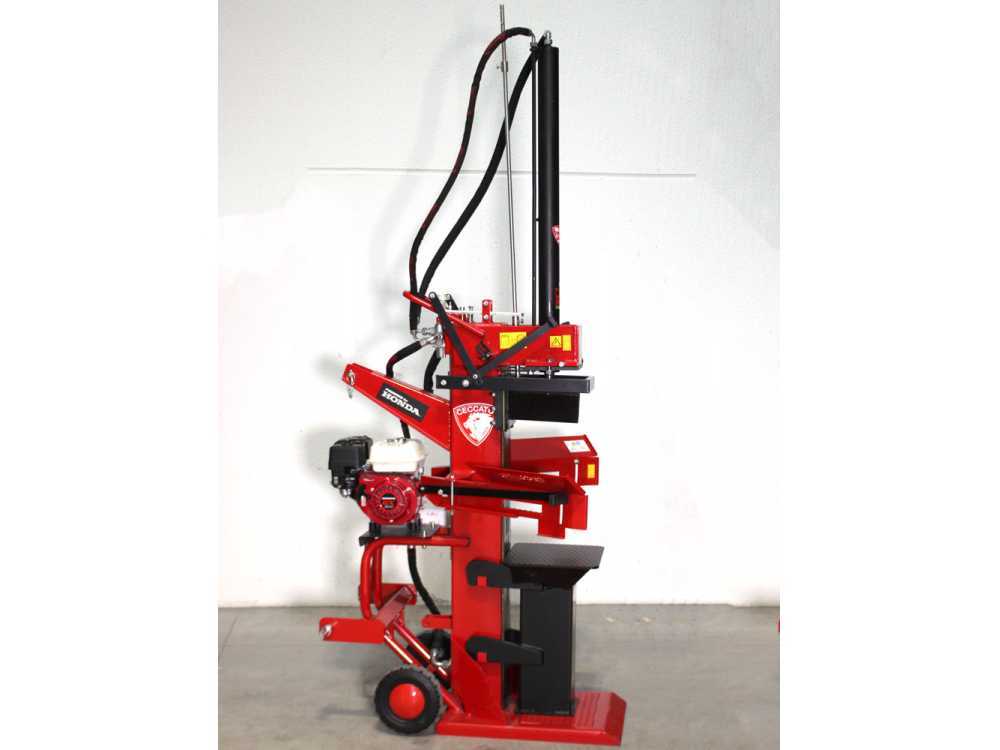

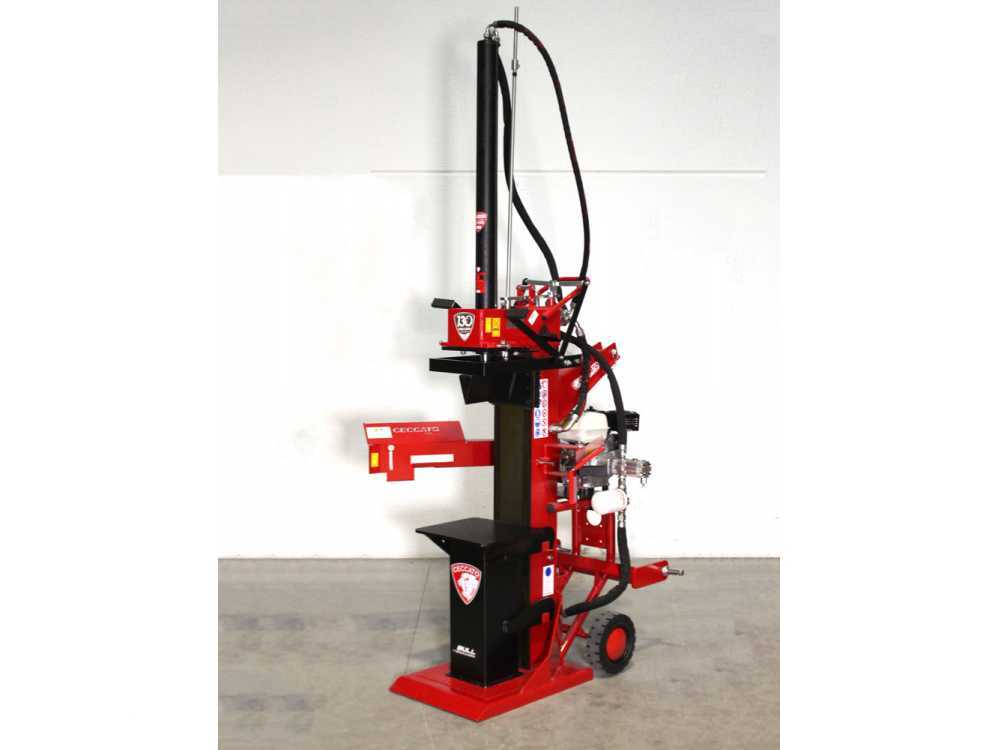

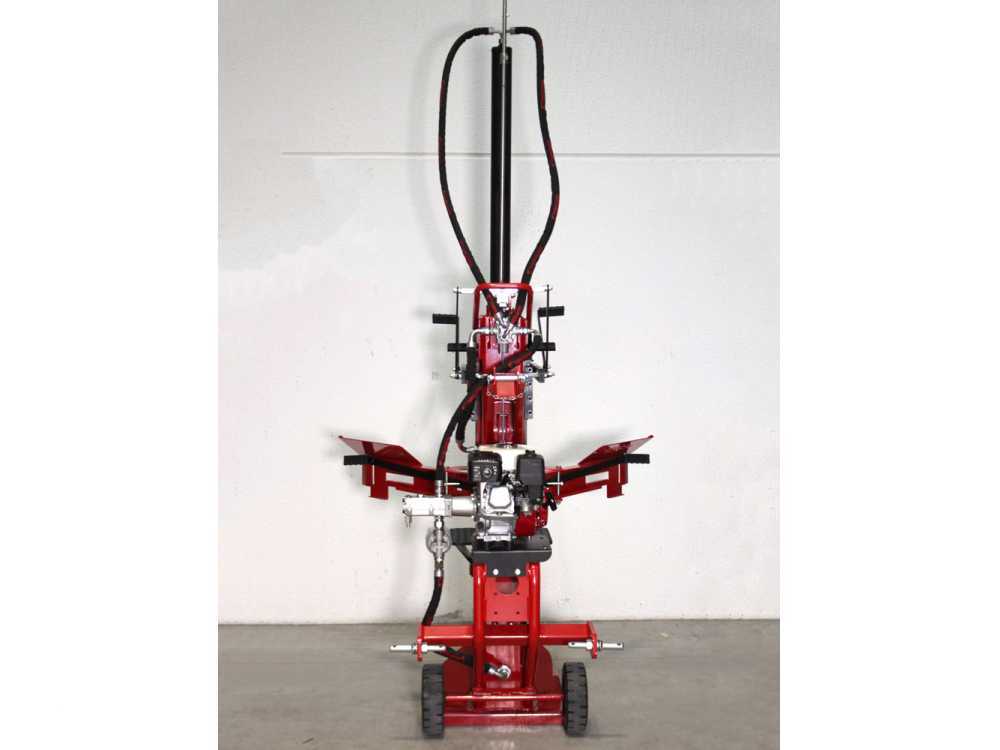

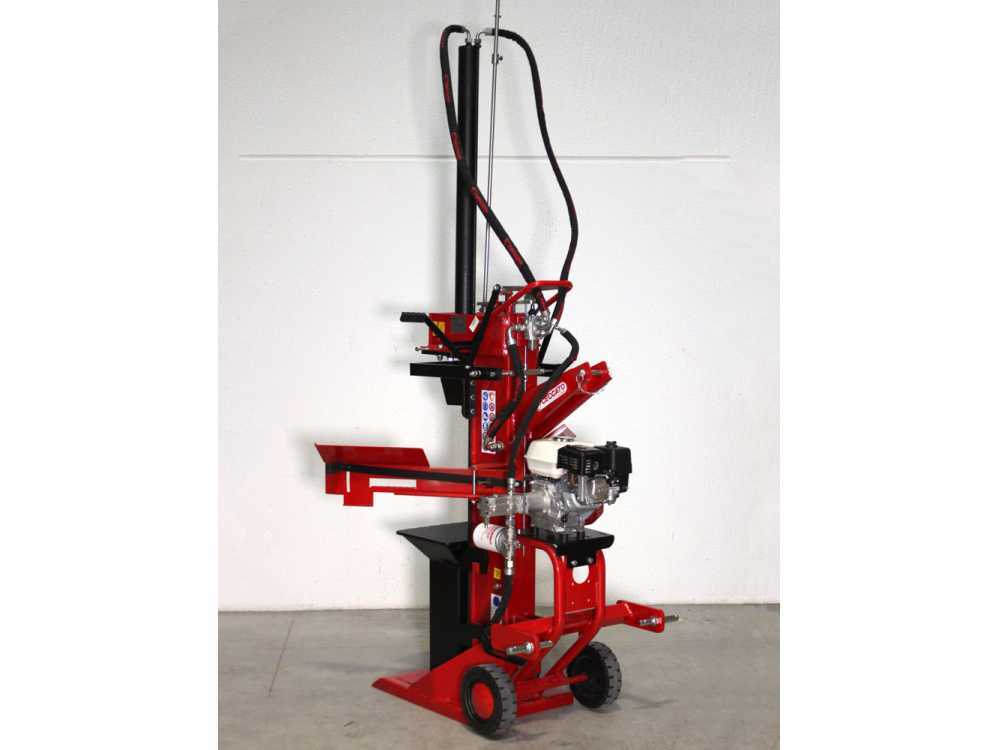

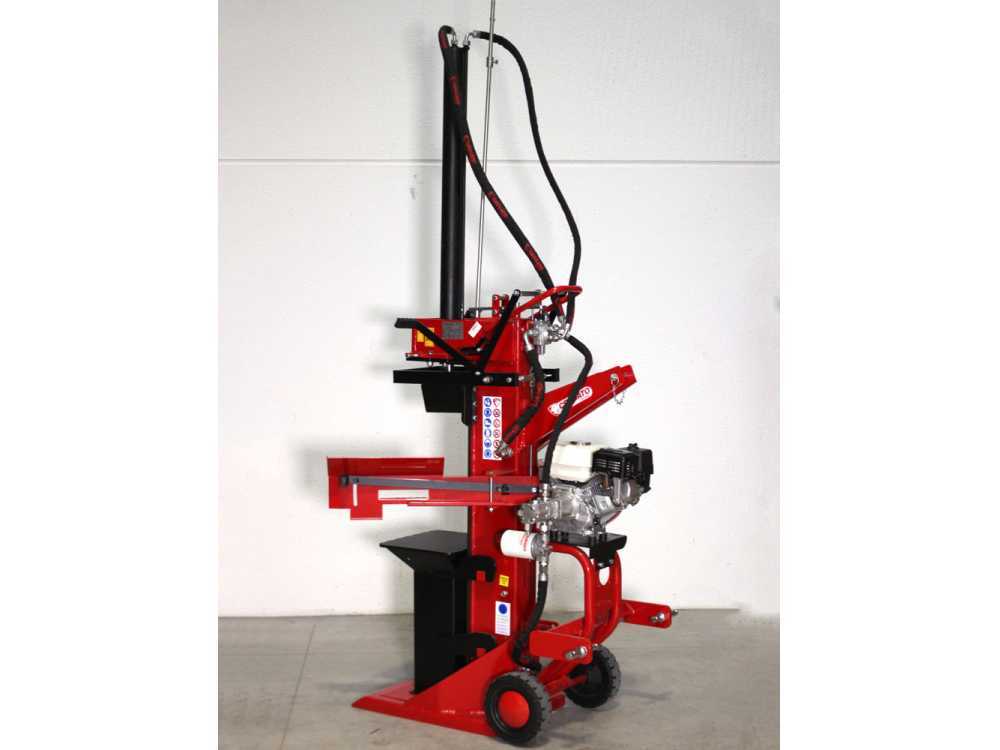

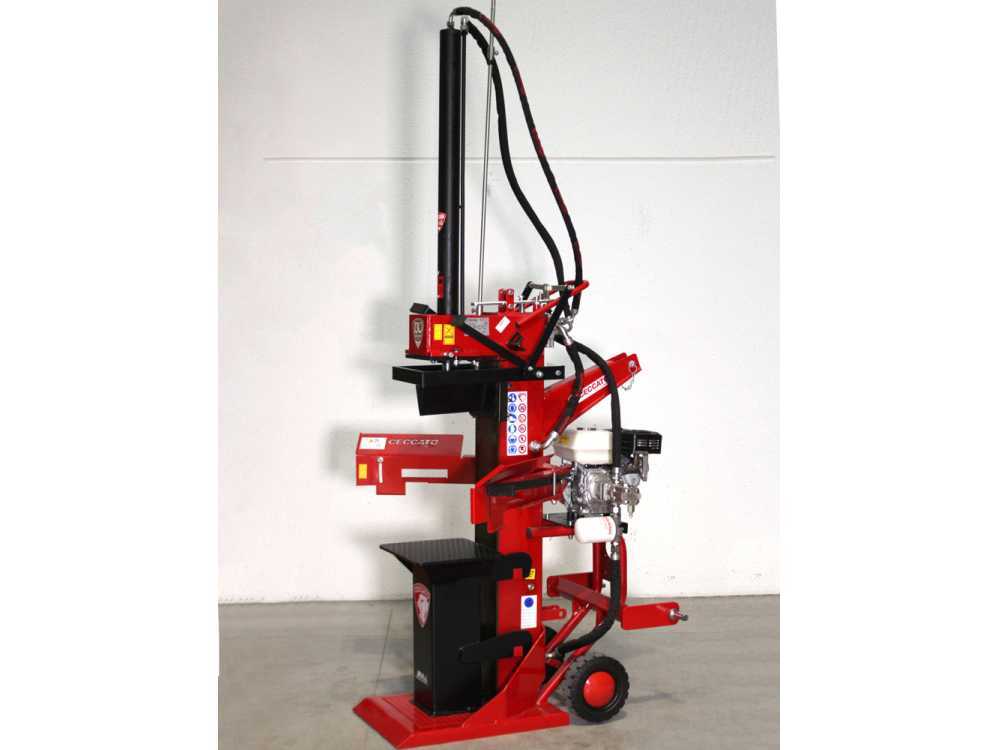

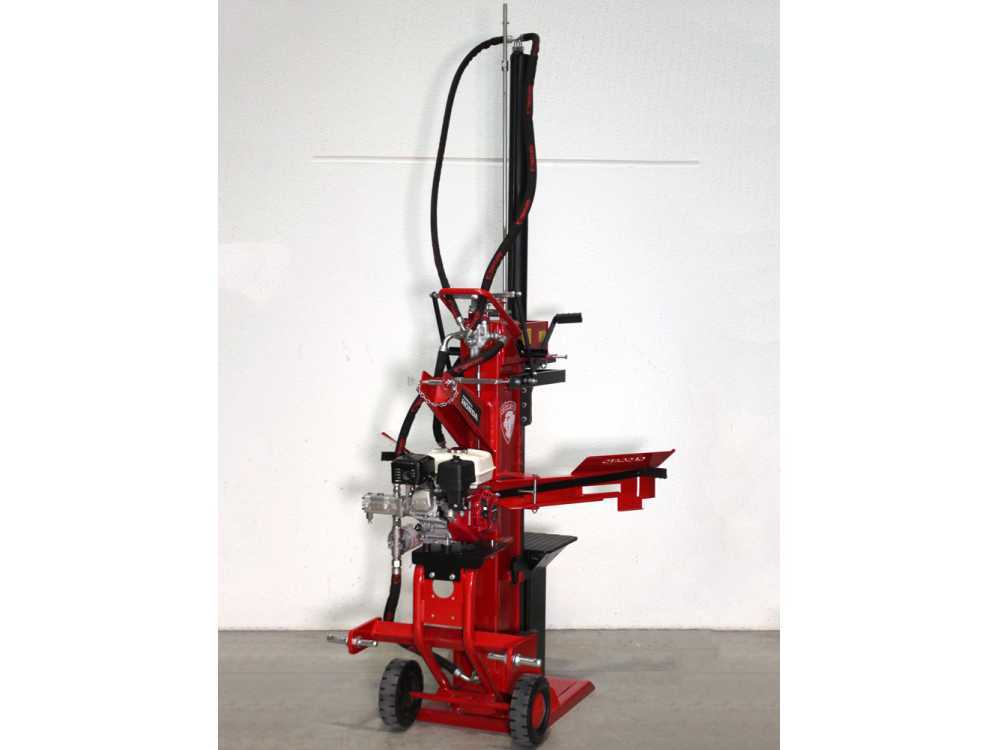

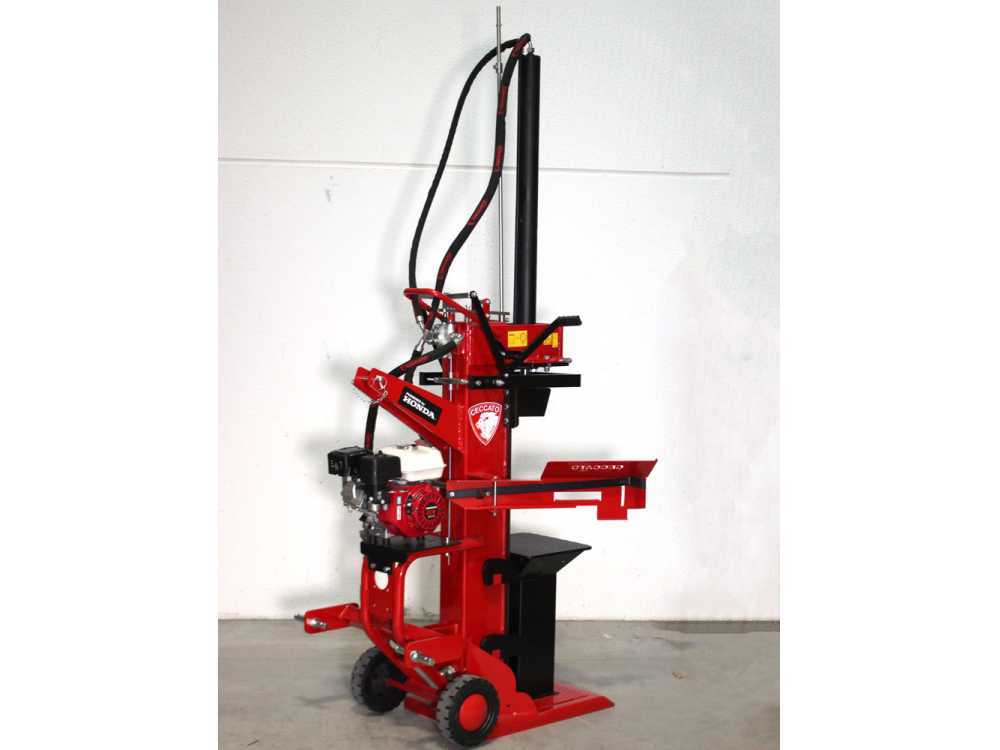

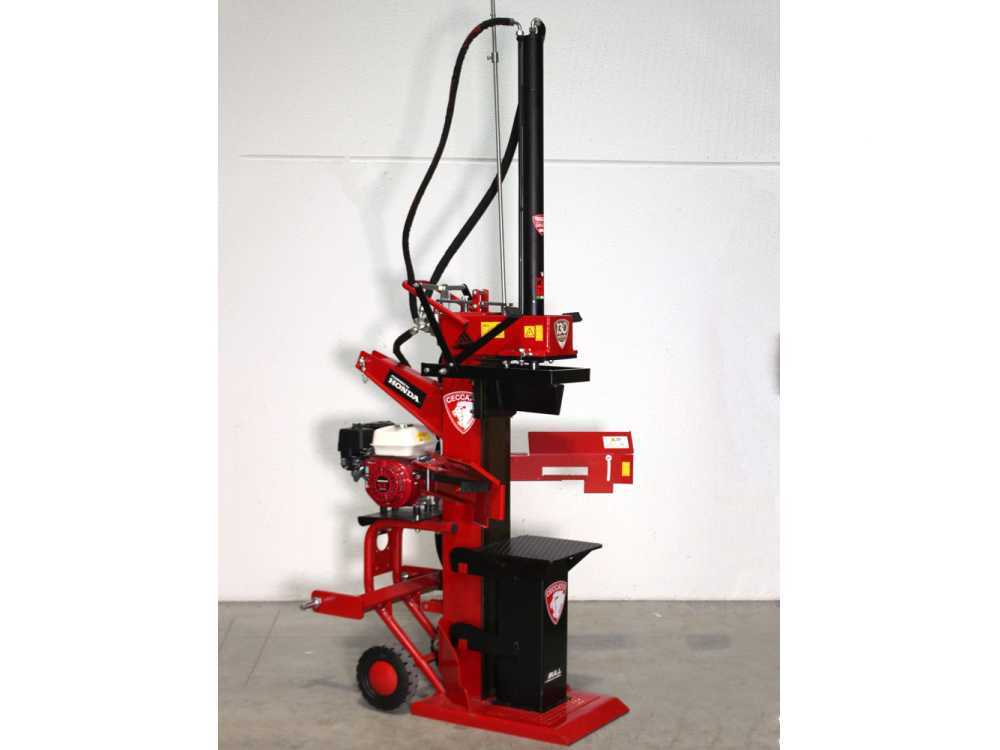

Ceccato BULL SPL13H Benzin-Holzspalter

Der Ceccato Bull SPL13H ist ein Benzin-Holzspalter mit 13 Tonnen Spaltkraft, gewährleistet durch den Honda GX200 Viertakt-Benzinmotor. Er spaltet auch astige Scheite unterschiedlicher Größe bis 110 cm Höhe.

Zusätzliche Bedienelemente oben an der Maschine ermöglichen das Spalten sehr großer Scheite.

Doppelpumpe mit hohem Durchsatz für hohe Druckkraft und Arbeitsgeschwindigkeit.

Zwei Transporträder mit besonderer Gummimischung verhindern das Festsetzen von Steinen und Rückständen. Die Maschine ist gut ausbalanciert und leicht zu bewegen.

Einfaches und sicheres Arbeiten dank Sicherheitseinrichtungen des SPL13H zum Schutz des Benutzers.

Vollständig in Italien hergestellt. Dieses Gerät gehört zur Bull-Holzspalterreihe von Ceccato Olindo.

Die besondere Sicherheit der Ceccato Olindo Holzspalter

SPALTKEIL: Um 3° zur Säule geneigt.

GRUNDPLATTE: 55 mm stark für erhöhte Stabilität.

HUB: Am Hubende verbleiben 100 mm Abstand zur Auflageplatte.

OBERE BEDIENHEBEL: Entsprechend den Vorschriften verkürzt.

UNTERE BEDIENARME: Verkürzte Hebel in den Scheithaltearmen, angeordnet gemäß den vorgeschriebenen Höhenmaßen. Ihre Form verhindert, dass das Scheit zum Bediener fällt.

HYDRAULIKSCHLÄUCHE: Größerer Durchmesser für niedrigere Öltemperaturen. Schutz durch eine mit Ceccato Olindo bedruckte Textilhülle mit Stahlnägeln. Bei Schlauchbruch hält sie das Öl zurück und verteilt es als Sprühnebel, um Verletzungen zu vermeiden.

STAMMHEBER: Mit der Spaltkeilbewegung synchronisierte Hebevorrichtung.

Alle Maschinenmodelle tragen die vorgeschriebenen Piktogramme. Sämtliche Bedienungs- und Wartungsanleitungen werden aktualisiert.

Ceccato Holzspalter entsprechen DIN EN 609-1:2017.

Honda GX 200 Motor

Der Honda GX 200 ist ein serienmäßiger leistungsstarker Profimotor neuester Generation mit obenliegenden Ventilen.

Merkmale:

Technische Daten

Die Honda GX-Reihe ist hochprofessionell und wurde für schwere Arbeiten im Bauwesen, in Landwirtschaft und Industrie entwickelt, etwa für Generatoren und Schweißgeräte. Sie zeichnet sich durch hohe Lebensdauer und Zuverlässigkeit aus.

Die leistungsfähige Hydraulik-Doppelpumpe arbeitet mit maximal 230 bar und fördert bis zu 24 l/min Öl aus dem Tank zum hydraulischen Druckzylinder. Der Maschinenkörper dient als Hydrauliköltank.

Detail des Ölfilters.

HINWEIS: Den Motor immer mit maximaler Drehzahl betreiben und den Gashebel auf Maximum stellen.

Spaltkeil und Kolben

Mit 13 Tonnen Druckkraft spaltet dieser Holzspalter astige Scheite unterschiedlicher Größe bis maximal 110 cm Höhe.

Dies ermöglicht der außergewöhnlich robuste, große Kolbenzylinder mit 80 mm Außen- und 40 mm Innendurchmesser.

Der Kolben wird über Gleitstücke entlang einer Stahlführung geführt, die selbst unter höchster Belastung den Zylinder schützt. Seitliche Führungen aus hochdichtem ABS mit austauschbarer Bronzekontaktauflage stützen ihn.

Die Führungen bestehen aus einem besonders widerstandsfähigen, verschleißfesten Material. Ihre Gleitauflage aus Bronze schützt die tragende Stahlplatte am Hauptkörper des Holzspalters.

Der Spaltkeil besteht aus besonders widerstandsfähigem gegossenem Stahlguss. Spaltlänge: 25 cm.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten kann der Arbeitshub am Zylinder eingestellt werden.

Bedienelemente und Einstellung der Arbeitsgeschwindigkeit

Der Holzspalter besitzt eine Zylinderbetätigung mit variabler Geschwindigkeit.

Die beiden Bedienhebel müssen zwingend vom Bediener mit beiden Händen betätigt werden, um Unfälle zu vermeiden.

Bei leichtem Druck bewegt sich der Druckzylinder mit hoher Geschwindigkeit und geringer Druckkraft, bis er das Holz berührt.

Bei stärkerem Druck wird der Kolben deutlich langsamer, während die Druckkraft am Spaltkeil auf bis zu 13 Tonnen steigt.

Die einfache oder doppelte Geschwindigkeit wird durch stärkeren oder schwächeren Druck auf die Bediengriffe gewählt. Sobald der Keil das Scheit berührt, drückt der Bediener stärker auf die Griffe, damit die gesamte Maschinenkraft auf das Spalten konzentriert wird.

Hauptmerkmale

Der Holzspalter besteht aus besonders starken, emaillierten Stahlprofile, die einen äußerst widerstandsfähigen Rahmen bilden. Anders als die meisten Holzspalter mit H-Profil-Rahmen besitzt der Ceccato Holzspalter eine verstärkte Kastenstruktur mit einer flachen vorderen Platte, auf der der Spaltkeil gleitet. Diese Gleitplatte besteht aus hochfestem gehärtetem Stahl, der noch härter ist als der Stahl der Rahmenkonstruktion. Das Ergebnis sind ein besonders stabiler Rahmen und eine praktisch unverwüstliche Tragstruktur.

Räder erleichtern den Transport. Dank der ausgezeichneten Balance kann eine Person die Maschine mit dem Kippgriff und den Transporträdern mit 25 cm Durchmesser bewegen.

Mit 13 Tonnen Spaltkraft verarbeitet dieser Ceccato Holzspalter astige Scheite bis 110 cm Höhe und 60 cm Durchmesser.

In besonderen Situationen lässt er sich an der vorgesehenen Hebeaufnahme anheben.

Die Auflageplatte ermöglicht zwei Arbeitshöhen: 51 cm oder 110 cm.

Die Maschine wurde unter Berücksichtigung sämtlicher Branchennormen für sichere Bedienung gebaut.

Weitere Merkmale

Vorrichtung zum Blockieren des Keilrücklaufs bei eingeklemmten Scheiten. Beim Drücken der oberen Halterung stoppt der Rücklauf automatisch. Dies ermöglicht sicheres Arbeiten und beseitigt die Gefahr von Hand- und Handgelenkverletzungen.

Detail des professionellen Hydraulik-Steuerblocks.

Detail des Hydrauliköltankverschlusses.

Detail der Hydraulikölstandsanzeige.

Detail der besonders starken Spaltgrundplatte.

Kolbenhubeinstellung: Für kurze Scheite und schnelleres Arbeiten lässt sich der Hub am Einstellzylinder mithilfe des Spannschlüssels anpassen.

Detail des Ölfilters.

Technische Daten
